| Номер в госреестре | 57967-14 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | SY мод. SY-WZP2, SY-WZPK2, SY-WZPM2 |
| Изготовитель | Компания "Shenyang Apparatus & Instrument Manufacturing Co., Ltd.", Китай |
| Год регистрации | 2014 |
| Срок свидетельства | 22.07.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термопреобразователи сопротивления SY модификаций SY-WZP2, SY-WZPK2, SY-WZPM2, (далее ТС) предназначены для измерения температуры жидких и газообразных сред и твердых тел.
Принцип действия ТС основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента и величиной изменения температуры. Измерительным узлом является чувствительный элемент (ЧЭ), представляющий собой бифи-лярную намотку из платиновой проволоки. ЧЭ помещен в защитную арматуру из нержавеющей стали.

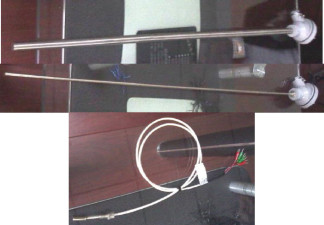

ЧЭ при помощи соединительных проводов по трехпроводной схеме выводится в зависимости от исполнения на соединительную головку, круглый или плоский разъем или клеммы. Погружаемая часть ТС модификации SY-WZP2 помещена в дополнительную арматуру. Модификация SY-WZPM2 выполнена на гибкой подводке и предназначена для измерения температуры поверхности твердых тел. Исполнения ТС различаются крепежными фланцами и соединителями, уровнем защиты от воды и пыли, а также диаметром и длиной погружаемой части.
Таблица 1.
| Характеристика | Модификации | ||
| SY-WZP2 | SY-WZPK2 | SY-WZPM2 | |
| Тип чувствительного элемента | 2хPt100 | ||
| Диапазон измерения температуры, °С | от минус 200 до 500 | ||
| Класс допуска по ГОСТ 6651-2009 | класс А в диапазоне от минус 100 до 450 °С, класс В в диапазоне от минус 200 до 500 °С | ||
| Температурный коэффициент, °С-1 | 0,00385 | ||
| Пределы допускаемой абсолютной погрешности, °С | Класс А ±(0,15 + 0,002-^изм|),* класс В ±(0,3 + 0,005%зм|) | ||
| Схема внутренних соединений | Трехпроводная | ||
| Время термической реакции в воде t0,50, с, не более | 24 для 0пч - 12 мм** 90 для 0пч - 16 мм | 3 для 0пч - 3 мм 5 для 0пч - 4 мм 8 для 0пч - 5 мм 12 для 0пч - 6 мм 15 для 0пч - 8 мм | 6 |
| Защита от воды и пыли | IP55 или IP65 | ||
| Сопротивление изоляции, МОм, не менее | 100 | ||
| Длина погружаемой части, мм | от 300 до 2150 | 40 | |
| Длина подводящего провода | - | 500, 1000, 1500, 2000 или 2500 | |
| Диаметр погружаемой (монтируемой) части, мм | 12 или 16 | 3, 4, 5, 6 или 8 | 8,7 |
| Условия эксплуатации - температура окружающей среды, °С - относительная влажность воздуха, % | от минус 40 до 60 от 0 до 95 (без конденсации) | ||
| Масса, кг, не более | 5,4 | 2,5 | 1,5 |
| Средний срок службы, лет | 10 | ||
| Наработка на метрологический отказ, ч | 40000 | ||
Примечания: * - ^зм - измеренная температура,
** - 0пч - диаметр погружной части.
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографическим способом и на корпус преобразователя в виде наклейки.
Термопреобразователь сопротивления SY Паспорт
1 шт. 1 экз.
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления SY модификаций SY-WZP2, SY-WZPK2, SY-WZPM2.
1. ГОСТ 8.558- 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
2. ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
3. ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки»
4. Техническая документация компании Shenyang Apparatus & Instrument Manufacturing Co.,
Ltd., Китай.
