| Номер в госреестре | 57971-14 |
| Наименование СИ | Приемники измерительные |
| Обозначение типа СИ | ESR26 |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 23.07.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приемники измерительные ESR26 предназначены для измерений электромагнитных помех по ГОСТ Р 51318.16.1.1-2007, а также параметров спектра радиотехнических сигналов, в том числе в реальном масштабе времени.
Конструктивно приемники измерительные ESR26 выполнены в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.
Принцип действия приемников измерительных ESR26 основан на методе последовательного и параллельного анализа сигнала. Приемники измерительные ESR26 представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники, которые отображают амплитуды спектральных компонент в зависимости от частоты. Для предотвращения перегруза входного каскада при измерениях широкополосных помех приемники измерительные ESR26 оснащены переключаемыми преселекторами. Приемники измерительные ESR26 имеют режимы частотного последовательного сканирования с последующей обработкой сигнала промежуточной частоты ПЧ фильтрами и детекторам на цифровых микросхемах и временного параллельного сканирования на основе БПФ с обработкой сигнала ПЧ программными фильтрами и детекторами. Приемники измерительные ESR26 обеспечивают сканирование для измерения радиопомех в диапазоне частот по внутренней автоматизированной процедуре. Также приемники измерительные ESR26 позволяют проводить анализ радиотехнических сигналов в реальном масштабе времени.
Управление операциями меню, а также задание рабочих параметров производится с помощью клавиатуры передней панели. Результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем приемники измерительные ESR26 обеспечивают подключение по интерфейсам: GPIB, LAN (100Base-T).
Приемники измерительные ESR26 имеют следующие опции:
B4 - опорный генератор повышенной точности;
B9 - следящий генератор;
B29 - расширение диапазона частот от 10 Гц;
B30 - питание от постоянного тока;
B50 - плата для сканирования во временной области и анализа в реальном масштабе времени;
K53 - сканирование во временной области;
K55 - анализ в реальном масштабе времени;
K56 - анализ ПЧ.
Программное обеспечение «ESR Firmware» предназначено только для работы с приемниками измерительными ESR26 и не может быть использовано отдельно от измерительно-вычислительной платформы этих приборов.
Программное обеспечение не влияет на метрологические характеристики приемников измерительных ESR26.
Уровень защиты программного обеспечения А по МИ 3286-2010.
| Идентис | жкационные данные ПО приведены в таблице. | |||
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ESR Firmware | FW ESR | Версия 2.16 | — | — |

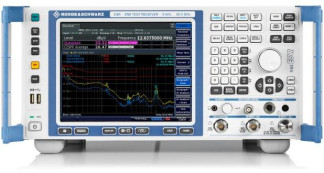

Внешний вид приемников измерительных ESR26 приведен на рисунке 1.
Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
| Наименование характеристик | Значения характеристик | |
| Диапазон частот: | от 9 кГц до 26,5 ГГц | |
| от 10 Гц с опцией В29 | ||
| Номинальное значение частоты опорного кварцевого генератора | 10 МГц | |
| Пределы допускаемой основной относительной погрешности частоты опорного генератора, 8ОП | ± 1 х 10-6 | |
| c опцией термостатированного ± 1 х ю-7 генератора опорной частоты B4 | ||
| Пределы допускаемой абсолютной погрешности измерения частоты Fh3M в режиме частотомера (при отношении сигнал/шум не менее 25 дБ) | ±(8оп xFh3m + R) | |
| Разрешение частотомера, R | 0,001 Гц | |
| Диапазон полос обзора | 0 Гц; от 10 Гц до полного диапазона частот | |
| Пределы допускаемой относительной погрешности установки полосы обзора | ±0,1 % | |
| Режимы сканирования приемника | Частотное, во временной области (опция K53+B50) | |
| Диапазон частот, измеряемый в параллельном режиме, при сканировании во временной области | 0,66 МГц при RBW=200 Гц 30 МГц при RBW= 9 кГц 24.6 МГц при RBW=120 кГц 25.6 МГц при RBW=1 МГц | |
| Уровень фазовых шумов на несущей частоте 500 МГц, при отстройке от несущей, не более | 100 Гц 1 кГц 10 кГц 100 кГц 1 МГц | минус 84 дБн/Гц1 минус 101 дБн/Гц минус 106 дБн/Гц минус 115 дБн/Гц минус 134 дБн/Гц |
| Диапазон перестройки фильтров полосы пропускания ПЧ, RBW | от 10 Гц до 10 МГц (с шагом 1-2-3-5), 20 МГц, 28 МГц и 40 ГГц в нулевой полосе обзора | |
| 200 Гц, 9 кГц, 120 кГц, 1 МГц - фильтры электромагнитной совместимости (ЭМС) | ||
| 10 Гц,100 Гц,1 кГц,10 кГц,100 кГц -дополнительные фильтры ЭМС с опцией В29 | ||
| от 10 Гц до 300 кГц (с шагом 1-2-3-5) -фильтры БПФ | ||
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ: | ±3 % | |
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 6 дБ (фильтры ЭМС): | ±3 % | |
| Коэффициент прямоугольности фильтров полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), не более: | 5:1 | |
| Коэффициент прямоугольности фильтров ЭМС (по уровням минус 60 дБ и минус 6 дБ),не более | 4:1 | |
| Диапазон перестройки полос видеофильтра | от 1 Гц до 10 МГц (с шагом 1-2-3-5), 20 МГц, 28 МГц, 40 МГц | |
| Диапазон перестройки фильтров преселекции, в диапазоне частот по уровню минус 6 дБ | 10 Гц - 150 кГц | фиксированный НЧ |
| 150 кГц - 30 МГц 30 МГц - 80 МГц 80 МГц - 130 МГц 130 МГц - 180 МГц 180 МГц - 230 МГц 230 МГц - 300 МГц 300 МГц - 425 МГц 425 МГц - 570 МГц 570 МГц - 715 МГц 715 МГц - 860 МГц 860 МГц - 1005 МГц | фиксированные полосовые 35 МГц 94 МГц 94 МГц 91 МГц 105 МГц 110 МГц 195 МГц 200 МГц 210 МГц 200 МГц 200 МГц | |
| 1005 МГц - 1750 МГц 1750 МГц - 2850 МГц 2850 МГц - 4850 МГц 4850 - 7000 МГц | фиксированные ВЧ | |
| Свыше 7 ГГц | ЖИГ-фильтр | |
| Предусилитель | усиление 20 дБ от 1 кГц до 7 ГГц усиление 30 дБ от 7 ГГц до 26,5 ГГц | |
| Диапазон измеряемых уровней | от среднего уровня шумов до +30 дБмВт2 | |
| Средний уровень собственных шумов в | с выключенным | с включенным |
| режиме анализатора спектра, приведенный к | предусилителем | предусилителем |
| 1 Гц, не более: | ||
| на частоте 10 Гц | минус 90 дБмВт | |
| на частоте 20 Гц | минус 100 дБмВт | |
| на частоте 100 Гц | минус 110 дБмВт | |
| на частоте 1 кГц | минус 120 дБмВт | |
| от 9 кГц до 100 кГц | минус 130 дБмВт | минус 150 дБмВт |
| от 100 кГц до 1 МГц | минус 145 дБмВт | минус 155 дБмВт |
| от 1 МГц до 1 ГГц | минус 150 дБмВт | минус 161 дБмВт |
| от 1 ГГц до 3,6 ГГц | минус 147 дБмВт | минус 158 дБмВт |
| от 3,6 ГГц до 6 ГГц | минус 144 дБмВт | минус 156 дБмВт |
| от 6 ГГц до 7,4 ГГц | минус 141 дБмВт | минус 154 дБмВт |
| от 7,4 ГГц до 13,6 ГГц | минус 145 дБмВт | минус 164 дБмВт |
| от 13,6 ГГц до 15 ГГц | минус 143 дБмВт | минус 157 дБмВт |
| от 15 ГГц до 26,5 ГГц | минус 141 дБмВт | минус 157 дБмВт |
| Средний уровень собственных шумов в | с выключенным | с включенным |
| режиме измерительного приемника | предусилителем | предусилителем |
| (детектор средних значений), не более: | ||
| на частоте 10 Гц, RBW = 10 Гц | 27 дБмкВ3 | — |
| на частоте 20 Гц, RBW = 10 Гц | 17 дБмкВ | — |
| на частоте 100 Гц, RBW = 10 Гц | 7 дБмкВ | — |
| на частоте 1 кГц, RBW = 100 Гц | 7 дБмкВ | — |
| от 9 кГц до 100 кГц, RBW = 200 Гц | 0 дБмкВ | минус 20 дБмкВ |
| от 100 кГц до 150 кГц, RBW = 200 Гц | минус 15 дБмкВ | минус 25 дБмкВ |
| от 150 кГц до 1 МГц, RBW = 9 кГц | 2 дБмкВ | минус 8 дБмкВ |
| от 1 МГц до 30 МГ ц, RBW = 9 кГц | минус 3 дБмкВ | минус 14 дБмкВ |
| от 30 МГц до 1 ГГц, RBW=120 кГц | 8 дБмкВ | минус 3 дБмкВ |
| от 1 ГГц до 3,6 ГГц, RBW=1 МГц | 20 дБмкВ | 9 дБмкВ |
| от 3,6 ГГц до 6 ГГц, RBW=1 МГц | 23 дБмкВ | 11 дБмкВ |
| от 6 ГГц до 7,4 ГГц, RBW=1 МГц | 26 дБмкВ | 13 дБмкВ |
| от 7,4 ГГц до 13,6 ГГц, RBW=1 МГц | 22 дБмкВ | 3 дБмкВ |
| от 13,6 ГГц до 15 ГГц, RBW=1 МГц | 24 дБмкВ | 10 дБмкВ |
| от 15 ГГц до 26,5 ГГц, RBW=1 МГц | 26 дБмкВ | 10 дБмкВ |
| Пределы допускаемой абсолютной | с выключенным | с включенным |
| погрешности измерения уровня сигнала | преселектором | преселектором |
| минус 10 дБмВт на частоте 64 МГц | ||
| (опорный уровень минус 10 дБмВт, | ||
| ослабление входного аттенюатора 10 дБ, | ±0,2 дБ | ±0,3 дБ |
| RBW = 10 кГц) |
| Неравномерность амплитудно-частотной характеристики относительно уровня на частоте 64 МГц, не более в диапазоне частот от 10 Гц до 9 кГц в диапазоне частот от 9 кГц до 10 МГ ц в диапазоне частот от 10 МГц до 3,6 ГГц в диапазоне частот от 3,6 ГГц до 7 ГГц в диапазоне частот от 7 ГГц до 13,6 ГГц в диапазоне частот от 13,6 ГГц до 26,5 ГГц | с выключенным преселектором ±1,0 дБ ±0,5 дБ ±0,3 дБ ±0,5 дБ ±1,5 дБ ±2,0 дБ | с включенным преселектором ±1,0 дБ ±0,6 дБ ±0,6 дБ ±0,8 дБ ±1,5 дБ ±2,0 дБ | |
| Диапазон и шаг перестройки аттенюатора СВЧ | от 0 до 70 д | Б через 5 дБ | |
| Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения ослабления входного аттенюатора на частоте 64 МГц относительно ослабления 10 дБ | ±0,2 дБ | ||
| Пределы допускаемой абсолютной погрешности измерения уровня из-за переключения полосы пропускания относительно RBW = 10 кГц | фильтры развертки фильтры БПФ | ±0,1 дБ ±0,2 дБ | |
| Пределы допускаемой абсолютной погрешности измерения уровня из-за нелинейности шкалы (при отношении сигнал/шум не менее 16 дБ) | от 0 до минус 50 дБ от минус 50 до минус 60 дБ от минус 60 дБ до минус 70 дБ | ± 0,1 дБ ± 0,15 дБ ± 0,2 дБ | |
| Пределы допускаемой абсолютной погрешности измерения уровня в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня, при отношении сигнал/шум не менее 20 дБ и доверительной вероятности 95% | с выключенным преселектором от 9 кГц до 10 МГц от 10 МГц до 3,6 ГГц от 3,6 ГГц до 7 ГГц от 7 ГГц до 13,6 ГГц от 13,6 ГГц до 26,5 ГГц | ± 0,4 дБ ± 0,3 дБ ± 0,4 дБ ± 1,0 дБ ± 1,33 дБ | |
| с включенным преселектором от 9 кГц до 3,6 ГГц от 3,6 ГГц до 7 ГГц от 7 ГГц до 13,6 ГГц от 13,6 ГГц до 26,5 ГГц | ± 0,47 дБ ± 0,59 дБ ± 1,0 дБ ± 1,33 дБ | ||
| Типы детекторов | Максимальный пиковый, минимальный пиковый, среднеквадратический RMS, квазипиковый, средний AVG, CISPR-AVG, CISPR-RMS | ||
| Допускаемое отклонение уровня напряжения синусоидального сигнала при амплитудном соотношении (в соответствии с ГОСТ Р 51318.16.1.1-2007), не более | ± 1,5 дБ | ||
| Значения импульсной характеристики (в соответствии с ГОСТ Р 51318.16.1.1-2007) находятся в пределах: | |||
| Частота повторения, Гц | Значения импульсной характеристики и её допустимые отклонения, дБ, в полосе частот: | |||||
| (9 - 150) кГц | (0,15 -30) МГц | (30 -1000) МГц | ||||
| 1000 | - | минус 4,5± 1,0 | минус 8,0± 1,0 | |||
| 100 | минус 4,0± 1,0 | опорное значение | опорное значение | |||
| 60 | минус 3,0± 1,0 | - | - | |||
| 25 | опорное значение | - | - | |||
| 20 | - | +6,5± 1,0 | +9,0± 1,0 | |||
| 10 | +4,0± 1,5 | + 10,0± 1,5 | + 14,0± 1,5 | |||
| 5 | +7,5± 2,0 | - | - | |||
| 2 | + 13,0± 2,0 | +20,5± 2,0 | +26,0± 2,0 | |||
| 1 | + 17,0± 2,0 | +22,5± 2,0 | +28,5± 2,0 | |||
| Относительный уровень интермодуляционных искажений 3 порядка Lhm3, выраженный в виде точки пересечения 3 порядка (TOI)4, при сдвиге по частоте не менее 5xRBW или 10 кГц (что больше), не менее в диапазоне частот от 10 МГц до 100 МГц в диапазоне частот от 100 МГц до 3,6 ГГ ц в диапазоне частот от 3,6 ГГц до 7 ГГц в диапазоне частот от 7 ГГц до 26,5 ГГц | с выключенным преселектором и предусилителем | с включенным преселектором и выключенным предусилителем | с включенным преселектором и включенным предусилителем | |||
| 12 дБмВт 13 дБмВт 15 дБмВт 15 дБмВт | 5 дБмВт 8 дБмВт 5 дБмВт 15 дБмВт | минус 16 дБмВт минус 14 дБмВт минус 10 дБмВт минус 10 дБмВт | ||||
| Относительный уровень гармонических искажений 2-го порядка Lk2, выраженный в виде точки пересечения 2-го порядка (SHI)5, не менее в диапазоне частот от 100 МГц до 3,5 ГГц в диапазоне частот от 3,5 ГГц до 13,25 ГГц | с выключенным преселектором и предусилителем | с включенным преселектором и выключенным предусилителем | с включенным преселектором и включенным предусилителем | |||
| 45 дБмВт 75 дБмВт | 50 дБмВт 75 дБмВт | 35 дБмВт 25 дБмВт | ||||
| Уровень подавления каналов приема зеркальных частот, промежуточных частот и прочих паразитных каналов, не более | минус 70 дБн6 | |||||
| Уровень остаточных сигналов комбинационных частот, не более | вход заглушен, аттенюатор 0 дБ, частота не менее 1 МГ ц | минус 103 дБмВт | ||||
| Входное сопротивление анализатора | 50 Ом | |||||
| КСВН входа (аттенюатор СВЧ 10 дБ) в диапазоне частот, не более | до 3,6 ГГц от 3,6 ГГц до 26,5 ГГц | 1,5 2,2 | ||||
| Разъем СВЧ входа: | 3,5 мм «розетка» | |||||
| Характеристики следящего генератора (опция B9) | ||||||
| Диапазон частот сигнала | от 100 кГц до 7 ГГц | |||||
| Диапазон уровней сигнала | от минус 60 дБмВт до 0 дБмВт | |||||
4 TOI = (2*Ъсмес - L^3)/2, где: L^^. - уровень входного сигнала смесителя
5 SHI = L^^ - Lk2, где: L^^. - уровень входного сигнала смесителя
6 дБн - дБ относительно уровня несущей
| Предел допускаемой абсолютной погрешности выходного уровня сигнала минус 10 дБмВт на частоте 64 МГц, не более | ± 1,0 дБ |
| Неравномерность амплитудно-частотной характеристики относительно уровня минус 10 дБмВт на частоте 64 МГц, не более | ± 3,0 дБ |
| Разъем СВЧ выхода: | N-тип «розетка» |
| Режим анализатора при работе в реальном масштабе времени при выключенном преселекторе (опция K55+B50) | |
| Диапазон значений полосы обзора | до 7 ГГц от 10 кГц до 40 МГц свыше 7 ГГц от 10 кГц до 30 МГц |
| Диапазон значений полосы пропускания | от 2 Гц до 128 кГц по уровню минус 3 дБ от 3 Гц до 192 кГц по уровню минус 6 дБ |
| Значения неравномерности амплитудночастотной характеристики, не более | ± 1,0 дБ |
| Значение динамического диапазона в полосе анализа 40 МГц, не менее | 70 дБ |
| Минимальная длительность сигнала для измерения уровня в полосе анализа 40 МГц с детектором Max Peak | 24 мкс |
Условия эксплуатации и массогабаритные характеристики
| Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность воздуха | от +5 °С до +40 °С от 40 % до 90 % | |
| Условия хранения и транспортирования: - температура окружающего воздуха - относительная влажность воздуха | от минус 40 °С до +70 °С не более 90 % | |
| Масса без опций, не более | 14,6 кг | |
| Габаритные размеры (ширинахвысотахглубина) | 412 мм х 197 мм х 517 мм | |
| Питание от сети переменного тока | от 100 В до 240 В; от 50 Гц до 400 Гц | |
| Потребляемая мощность | не более 250 Вт | |
| Напряжение питания постоянного тока | опция B30 | от 10 до 15 В |
| Время прогрева | 30 мин | |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель приемников измерительных ESR26 методом наклейки.
Комплект поставки включает:
- приемник измерительный ESR26 - 1 шт.;
- опции к приемнику - по отдельному заказу;
- комплект ЗИП - 1 шт.;
- комплект эксплуатационной документации - 1 шт.;
- методика поверки - 1 шт.
Поверка осуществляется по документу МП РТ 2111-2014 «Приемники измерительные ESR26. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» “22” мая 2014 г.
Средства поверки:
| Наименование средства поверки | Требуемые технические характеристики средства поверки | Рекомендуемое средство поверки | |
| Пределы измерений | Пределы допускаемой погрешности | ||
| Стандарт частоты | Частота выходных сигналов 5 МГц, 10 МГц | ±5х10-1° за 1 год | Стандарт частоты рубидиевый GPS-12RG |
| Частотомер универсальный | Диапазон частот от 0,001 Гц до 100 МГц | ±5х10-1° с внешней опорной частотой за 1 год | Частотомер универсальный CNT-90XL |
| Генератор сигналов | от 100 кГц до 26,5 ГГц от минус 100 дБ до 10 дБ относительно 1 мВт ИМ: длительность импульсов от 20 нс до 1 с | уровень фазовых шумов на частоте 1 ГГц при отстройке 20 кГц не более минус 115 дБ/Гц относительно уровня несущей | Генератор сигналов СВЧ SMF100A |
| Генератор сигналов произвольной формы | от 10 Гц до 100 кГц от 5 мВ до 5 В ИМ: длительность импульсов от 20 нс до 1 с | ±1х10-6 ±1 % | Генератор сигналов произвольной формы HMF2525 |
| Измеритель мощности | от 10 Гц до 26,5 ГГц от 2*10-3 до 1х102 мВт | ±0,1 дБ | Преобразователь измерительный NRP-Z55 |
| Аттенюатор ступенчатый | от 0 Гц до 100 МГц от 0 до 70 дБ | ±0,03 дБ | Аттенюатор ступенчатый RSC |
| Осциллограф цифровой | Полоса 600 МГц от 1 мВ до 5 В | от ±0,5 % до ±1,5 % | Осциллограф цифровой RT01002 |
| Анализатор цепей | от 10 МГц до 26,5 ГГц КСВН: от 1,05 до 10 | ±5 % | Анализатор цепей векторный ZNB40 |
Сведения о методиках (методах) измерений содержатся в документах:
- «Приемники измерительные ESR26. Руководство по эксплуатации»;
Нормативные и технические документы, устанавливающие требования к приемникам измерительным ESR26
- ГОСТ Р51318.16.1.1 - 2007. Требования к аппаратуре для измерения параметров индустриальных радиопомех и помехоустойчивости и методы измерений.
- Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия;
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
