| Номер в госреестре | 57971-20 |
| Наименование СИ | Приемники измерительные |
| Обозначение типа СИ | ESR26 |
| Изготовитель | "Rohde & Schwarz GmbH & Co.KG", Германия |
| Год регистрации | 2020 |
| Срок свидетельства | 02.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приемники измерительные ESR26 предназначены для измерений электромагнитных помех по ГОСТ CISPR 16-1-1-2016, а также параметров спектра радиотехнических сигналов, в том числе в реальном масштабе времени.
Принцип действия приемников измерительных ESR26 основан на методе последовательного и параллельного анализа сигнала.
Конструктивно приемники измерительные ESR26 выполнены в виде переносного моноблока, на передней панели которого расположены органы управления и жидкокристаллический цветной дисплей.
Приемники измерительные ESR26 представляют собой автоматически или вручную перестраиваемые супергетеродинные приемники, которые отображают амплитуды спектральных компонент в зависимости от частоты. Для предотвращения перегруза входного каскада при измерениях широкополосных помех приемники измерительные ESR26 оснащены переключаемыми преселекторами. Приемники измерительные ESR26 имеют режимы частотного последовательного сканирования с последующей обработкой сигнала промежуточной частоты ПЧ фильтрами и детекторами цифровых микросхемах и временного параллельного сканирования на основе БПФ с обработкой сигнала ПЧ программными фильтрами и детекторами. Приемники измерительные ESR26 обеспечивают сканирование для измерения радиопомех в диапазоне частот по внутренней автоматизированной процедуре.
Управление операциями меню, а также задание рабочих параметров производится с помощью клавиатуры передней панели. Результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем приемники измерительные ESR26 обеспечивают подключение по интерфейсам: GPIB, LAN (100Base-T).
Приемники измерительные ESR26 имеют следующие опции:
B4 - опорный генератор повышенной точности;
B9 - следящий генератор;
B29 - расширение диапазона частот от 10 Гц;
B30 - питание от постоянного тока;
B50 - плата для сканирования во временной области и анализа в реальном масштабе времени;
K53 - сканирование во временной области;
K55 - анализ в реальном масштабе времени.
Место нанесения знака утверждения типа
’ <^>''.OHDEtSCHWARZ
Диапазон частот
| KW j |swrtpj |mACf j J^TWoJ
В
о
о
в
use~5r
ID
□ Q(V)@:
QQJQ0:
□ ШШ0=
ыиив=
BI^B
•ww<<5no*iw» м» it доги ,<
li^iul I ОС • Ml tod» Сга>пч>0« »>p TC Uw ег<«?18 LI ►* «•<*■»•»
| Level____AWL Frequency 12.6375000 MHz £==
Quasioeak_3J.32 Йннмпв......
IC1SPR Average 26.47 {ВЙЕММП’ ~ ' . •----------
, i
> 41 ; ■ yf ' L
[ n | ради ] [ и» ] fa-o ] | <bu> ] [ — 1 Г"*1 1

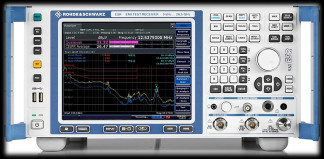

Рисунок 1 - Общий вид средства измерений
Программное обеспечение (ПО) «ESR Firmware» предназначено только для управления режимами работы приемников измерительных ESR26 и не может быть использовано отдельно от их измерительно-вычислительной платформы.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО приемников измерительных ESR26 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ESR Firmware |
| Номер версии (идентификационный номер) ПО | не ниже 2.16 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| 1 | 2 | |
| Диапазон частот, Гц | СВЧ вход 1 | от 9-103 до 2,65Т010 |
| СВЧ вход 1 с опцией В29 | от 10 до 2,65Т010 | |
| СВЧ вход 2 | от 9Т03 до 1 • 109 | |
| СВЧ вход 2 с опцией В29 | от 10 до 1 • 109 | |
| Номинальное значение частоты опорного кварцевого генератора, Гц | 1-107 | |
| Пределы допускаемой относительной погрешности установки частоты опорного кварцевого генератора, 5оп | штатно | ±1-10-6 |
| с опцией B4 | ±1-10-7 | |
| Пределы допускаемой абсолютной погрешности измерений частоты Fh3m в режиме частотомера (при отношении сигнал/шум не менее 25 дБ) | +(5оп • Fm3m + R) | |
| Разрешение частотомера (R), Гц | 1-10-3 | |
| Диапазон полос обзора, Гц | 0; от 10 до полного диапазона частот | |
| Пределы допускаемой относительной погрешности установки полосы обзора, % | ±0,1 | |
| Режимы сканирования приемника | штатно | Частотное |
| опции К53+В50 | Во временной области | |
| Диапазон частот, измеряемый в параллельном режиме, при сканировании во временной области, в зависимости от значений узкополосных фильтров (RBW), МГц | RBW=200 Гц | 0,66 |
| RBW= 9 кГц | 30 | |
| RBW=120 кГц | 24,6 | |
| RBW=1 МГц | 25,6 | |
| Уровень фазовых шумов на несущей частоте 500 МГц, при отстройке от несущей, дБн/Гц1, не более | 100 Гц | -84 |
| 10 кГц | -101 | |
| 1 кГц | -106 | |
| 100 кГц | -115 | |
| 1 МГц | -134 | |
| Полосы пропускания фильтров ПЧ по уровню минус 3 дБ с шагом 1 -2-3-5, Гц | полоса обзора от 10 Гц и выше | от 10 до 1 107 |
| дополнительно при нулевой полосе обзора | 2 107, 2,8 107, 4107 | |
| 1 Примечание: дБн/Гц - дБ относительно уровня несущей приведенный к полосе пропускания 1 Гц | ||
| 1 | 2 | |
| Полосы пропускания фильтров ПЧ по уровню минус 6 дБ (фильтры электромагнитной совместимости (ЭМС)), Гц | стандартно | 2102, 9 103, 1,2105, 1106 |
| дополнительно с опцией В29 | 10, 1 102, 1 103, 1 104, 1 105 | |
| Полосы пропускания фильтров БПФ по уровню минус 3 дБ с шагом 1-2-3-5, Гц | полоса обзора от 10 Гц и выше | от 10 до 3-105 |
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 3 дБ, % | ±3 | |
| Пределы допускаемой относительной погрешности установки ширины полос пропускания ПЧ по уровню минус 6 дБ (фильтры ЭМС), % | ±3 | |
| Коэффициент прямоугольности фильтров полосы пропускания (по уровням минус 60 дБ и минус 3 дБ), не более | 5:1 | |
| Коэффициент прямоугольности фильтров ЭМС (по уровням минус 60 дБ и минус 6 дБ), не более | 4:1 | |
| Диапазон перестройки полос видеофильтра, с шагом 1 -2-3-5, Гц | от 10 до 1 107, 2107, 2,8 107, 4107 | |
| Диапазоны частот фильтров преселекции, Гц | от 10 до 1,5 105 включ. св. 1,5 •Ю5 до 3 107 включ. св. 3 107 до 8 107 включ. св. 8 107 до 1,3 108 включ. св. 1,3 •Ю8 до 1,8 108 включ. св. 1,8 108 до 2,3 108 включ. св. 2,3 108 до 3 108 включ. св. 3 108 до 4,25 108 включ. св. 4,25 108 до 5,7 108 включ. св. 5,7108 до 7,15108 включ. св. 7,15108 до 8,6 108 включ. св. 8,6108 до 1,005 109 включ. св. 1,005 109 до 1,75 109 включ. св. 1,75 109 до 2,85 109 включ. св. 2,85 109 до 4,85 • 109 включ. св. 4,85 109 до 7109 включ. св. 7109 до 2,65 1010 | |
| Усиление предусилителя, дБ | от 1 кГц до 7 ГГц | 20 |
| св. 7 до 26,5 ГГц | 30 | |
| Диапазон измеряемого уровня сигнала, дБ (1 мВт) | от среднего уровня шумов до +30 | |
| Средний уровень собственных шумов в режиме анализатора спектра, приведенный к полосе пропускания 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более | см. таблицу 3 | |
| 1 | 2 | |
| Средний уровень собственных шумов в режиме измерительного приемника (детектор средних значений), приведенный к полосе пропускания 1 Гц, в диапазоне частот, в зависимости от значений фильтров полосы пропускания ПЧ (RBW) и состояния предусилителя, дБ (1 мкВ), не более | см. таблицу 4 | |
| Пределы допускаемой абсолютной погрешности измерений уровня входного сигнала минус 10 дБ (1 мВт) на частоте 64 МГц (опорный уровень минус 10 дБ (1 мВт), ослабление входного аттенюатора 10 дБ, RBW = 10 кГц), дБ | с выключенным преселектором | ±0,2 |
| с включенным преселектором | ±0,3 | |
| Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня мощности входного сигнала минус 10 дБ (1 мВт) на частоте 64 МГц в зависимости от состояния преселектора, в диапазоне частот, дБ, не более | см. таблицу 5 | |
| Диапазон и шаг перестройки аттенюатора СВЧ, дБ | СВЧ вход 1 | от 0 до 75 через 5 |
| СВЧ вход 2 | от 10 до 75 через 5 | |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала из -за переключения ослабления входного аттенюатора на частоте 64 МГц относительно ослабления 10 дБ, дБ | ±0,2 | |
| Пределы допускаемой абсолютной погрешности измерений уровня из -за переключения полосы пропускания фильтров ПЧ относительно полосы пропускания 10 кГц, дБ | фильтры развертки | ±0,1 |
| фильтры БПФ | ±0,2 | |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала из -за нелинейности шкалы в зависимости от диапазона измерений уровня (при отношении сигнал/шум не менее 16 дБ), дБ | св. -70 до -60 включ. | ±0,2 |
| св. -60 до -50 включ. | ±0,15 | |
| св. -50 до 0 | ±0,1 | |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности входного сигнала в диапазоне от минус 70 дБ до 0 дБ относительно опорного уровня, при отношении сигнал/шум не менее 20 дБ, при ослаблении аттенюатора СВЧ 10 дБ, 20 дБ, 30 дБ, 40 дБ, при выключенном предусилителе, при уровне доверительной вероятности 0,95, в зависимости от диапазона частот, дБ, не более | с выключенным преселектором | |
| от 9 кГц до 10 МГц включ. | ±0,4 | |
| св. 10 МГц до 3,6 ГГц включ. | ±0,3 | |
| св. 3,6 до 7 ГГц включ. | ±0,4 | |
| св. 7 до 13,6 ГГц включ. | ±1,0 | |
| св. 13,6 до 26,5 ГГц | ±1,33 | |
| с включенным преселектором | ||
| от 9 кГц до 3,6 ГГц включ. | ±0,47 | |
| св. 3,6 до 7 ГГц включ. | ±0,47 | |
| св. 7 до 13,6 ГГц включ. | ±1,0 | |
| св. 13,6 до 26,5 ГГц | ±1,33 | |
| 1 | 2 | |
| Типы детекторов | Максимальный пиковый, минимальный пиковый, среднеквадратический RMS, квазипиковый, средний AVG, CISPR-AVG, CISPR-RMS | |
| Пределы допускаемой абсолютной погрешности выполнения амплитудного соотношения квазипикового детектора (в соответствии с ГОСТ CISPR 16-1-1-2016), дБ, не более | ±1,5 | |
| Пределы допускаемой абсолютной погрешности выполнения импульсной характеристики квазипикового детектора (в соответствии с ГОСТ CISPR 16-1-1-2016) | см. таблицу 6 | |
| Относительный уровень интермодуляционных искажений 3 -го порядка L^b, выраженный в виде точки пересечения 3 -го порядка (TOI), в диапазоне частот, при сдвиге по частоте не менее 5 RBW или 10 кГц (что больше), в зависимости от состояния преселектора и предусилителя, дБ (1 мВт), не менее | см.таблицу 7 | |
| Относительный уровень гармонических искажений 2-го порядка Lk2, выраженный в виде точки пересечения 2-го порядка (SHI), в диапазоне частот, в зависимости от состояния преселектора и предусилителя, дБ относительно 1 мВт, не менее | см. таблицу 8 | |
| Уровень подавления каналов приема зеркальных частот, промежуточных частот и прочих паразитных каналов, дБ относительно несущей, не более | -70 | |
| Уровень остаточных сигналов комбинационных частот, при заглушенном входе, при ослаблении аттенюатора СВЧ 0 дБ, в диапазоне частот, дБ (1 мВт), не более | от 9 кГц до 1 МГц включ. | -90 |
| св. 1 МГц до 26,5 ГГц | -103 | |
| Входное сопротивление анализатора, Ом | 50 | |
| КСВН входа (ослабление аттенюатора СВЧ 10 дБ) в диапазоне частот, не более | от 10 МГц до 1 ГГц включ. | 1,2 |
| св. 1 до 3,6 ГГц включ. | 1,5 | |
| св 3,6 до 20 ГГц включ. | 2,0 | |
| св. 20 до 26,5 ГГц | 2,2 | |
| Характеристики следящего генератора (опция B9) | ||
| Диапазон частот сигнала, Гц | от 9-103 до 7-109 | |
| Диапазон выходного уровня сигнала, дБ (1 мВт) | от -60 до 0 | |
| Пределы допускаемой абсолютной погрешности выходного уровня сигнала минус 10 дБ (1 мВт) на частоте 64 M^, дБ, не более | ±1,0 | |
| Неравномерность амплитудно-частотной характеристики относительно уровня мощности входного сигнала минус 10 дБ (1 мВт) на частоте 64 МГц, дБ, не более | ±3,0 | |
| 1 | 2 | |
| Режим анализа при работе в реальном масштабе времени при выключенном преселекторе (опция K55+B50) | ||
| Диапазон значений полос обзора, в зависимости от частоты, Гц | от 10 Гц до 7 ГГ ц включ. | от 1 • 104 до 4-107 |
| св. 7 до 26,5 ГГц | от 1 • 104 до 3 • 107 | |
| Диапазон значений полос пропускания, Гц | по уровню минус 3 дБ | от 2 до 1,28Т05 |
| по уровню минус 6 дБ | от 3 до 1,92Т05 | |
| Значения неравномерности амплитудночастотной характеристики, в зависимости от частоты, дБ, не более | от 12,5 кГц до 7 ГГц включ. | ±0,8 |
| св. 7 до 26,5 ГГц | ±1,0 | |
| Значение динамического диапазона в полосе анализа 40 МГц, дБ, не менее | 70 | |
| Минимальная длительность сигнала для измерения уровня в полосе анализа 40 МГц с детектором «Max Peak», мкс | 24 | |
Таблица 3 - Средний уровень собственных шумов в режиме анализатора спектра, приведенный к полосе пропускания 1 Гц, в диапазоне частот, в зависимости от состояния предусилителя, дБ (1 мВт), не более__
| Диапазон частот | Предусилитель выключен | Предусилитель включен |
| на частоте 10 Гц | -90 | - |
| на частоте 20 Гц | -100 | - |
| на частоте 100 Гц | -110 | - |
| на частоте 1 кГц | -120 | - |
| от 9 до 100 кГц включ. | -130 | -150 |
| св. 100 кГц до 1 МГц включ. | -145 | -155 |
| св. 1 МГц до 1 ГГц включ. | -150 | -161 |
| св. 1 до 3,6 ГГц включ. | -147 | -158 |
| св. 3,6 до 6 ГГц включ. | -144 | -156 |
| св. 6 до 7,4 ГГц включ. | -141 | -154 |
| св. 7,4 до 13,6 ГГц включ. | -145 | -164 |
| св. 13,6 до 15 ГГц включ. | -143 | -157 |
| св. 15 до 26,5 ГГц | -141 | -157 |
Таблица 4 - Средний уровень собственных шумов в режиме измерительного приемника (детектор средних значений), приведенный к полосе пропускания 1 Гц, в диапазоне частот, в зависимости от значений фильтров полосы пропускания ПЧ (RBW) и состояния предусилителя, дБ (1 мкВ), не более___
| Диапазон частот | Предусилитель | Предусилитель |
| выключен | включен | |
| 1 | 2 | 3 |
| на частоте 10 Гц, RBW=10 Гц | 27 | - |
| на частоте 20 Гц, RBW=10 Гц | 17 | - |
| на частоте 100 Гц, RBW=10 Гц | 7 | - |
| на частоте 1 кГц, RBW=100 Гц | 7 | - |
| от 9 до 100 кГц включ., RBW =200 Гц | 0 | -20 |
| 1 | 2 | 3 |
| св. 100 до 150 кГц включ., RBW=200 Гц | -15 | -25 |
| св. 150 кГц до 1 МГц включ., RBW=9 кГц | 2 | -8 |
| св. 1 до 30 МГц включ., RBW=9 кГц | -3 | -14 |
| св. 30 МГц до 1 ГГц включ., RBW=120 кГц | 8 | -3 |
| св. 1 до 3,6 ГГц включ., RBW=1 МГц | 20 | 9 |
| св. 3,6 до 6 ГГц включ., RBW=1 МГц | 23 | 11 |
| св. 6 до 7,4 ГГц включ., RBW=1 МГц | 26 | 13 |
| св. 7,4 до 13,6 ГГц включ., RBW=1 МГц | 22 | 3 |
| св. 13,6 до 15 ГГц включ., RBW=1 МГц | 24 | 10 |
| св. 15 до 26,5 ГГц, RBW=1 МГц | 26 | 10 |
Таблица 5 - Неравномерность амплитудно-частотной характеристики (АЧХ) относительно уровня мощности входного сигнала минус 10 дБ (1 мВт) на частоте 64 МГц в зависимости от состояния преселектора, в диапазоне частот, дБ, не более_
| Диапазон частот | Преселектор выключен | Преселектор включен |
| от 10 Гц до 9 кГц включ. | ±1,0 | ±1,0 |
| св. 9 кГц до 10 МГц включ. | ±0,5 | ±0,6 |
| св. 10 МГц до 3,6 ГГц включ. | ±0,3 | ±0,6 |
| св. 3,6 до 7 ГГц включ. | ±0,5 | ±0,8 |
| св. 7 до 13,6 ГГц включ. | ±1,5 | ±1,5 |
| св. 13,6 до 26,5 ГГц | ±2,0 | ±2,0 |
Таблица 6 - Пределы допускаемой абсолютной погрешности выполнения импульсной характеристики квазипикового детектора (в соответствии с ГОСТ CISPR 16-1-1-2016)_
| Частота повторения, Гц | Значения импульсной характеристики и её допустимые отклонения, дБ, в полосе частот: | ||
| от 9 до 150 кГц включ. | св. 0,15 до 30 МГц включ. | св. 30 до 1000 МГц | |
| 1000 | - | -4,5±1,0 | -8,0± 1,0 |
| 100 | -4,0±1,0 | опорное значение | опорное значение |
| 60 | -3,0±1,0 | - | - |
| 25 | опорное значение | - | - |
| 20 | - | +6,5±1,0 | +9,0±1,0 |
| 10 | +4,0±1,5 | +10,0± 1,5 | + 14,0±1,5 |
| 5 | +7,5±2,0 | - | - |
| 2 | + 13,0±2,0 | +20,5±2,0 | +26,0±2,0 |
| 1 | + 17,0±2,0 | +22,5±2,0 | +28,5±2,0 |
Таблица 7 - Относительный уровень интермодуляционных искажений 3-го порядка LhM3, выраженный в виде точки пересечения 3 -го порядка (TOI)*, в диапазоне частот, при сдвиге
по частоте не менее 5RBW или 10 кГц (что больше), в зависимости от состояния
| преселектора и предусилителя, дБ | (1 мВт), не менее | ||
| Диапазон частот | С выключенным | С включенным | С включенным |
| преселектором | преселектором | преселектором | |
| и предусилителем | и выключенным | и включенным | |
| предусилителем | предусилителем | ||
| от 10 до 100 МГц включ. | 12 | 5 | -16 |
| св. 100 МГц до 3,6 ГГц включ. | 13 | 8 | -14 |
| св. 3,6 до 7 ГГц включ. | 15 | 5 | -10 |
| св. 7 до 26,5 ГГц | 15 | 15 | -10 |
*Примечание - TOI = (2Тсмес - Lmm3)/2, где: Ьсмес. - уровень входного сигнала смесителя, дБ (1 мВт)
Таблица 8 - Относительный уровень гармонических искажений 2-го порядка Lk2, выраженный в виде точки пересечения 2-го порядка (SHI)*, в диапазоне частот, в зависимости от состояния преселектора и предусилителя, дБ относительно 1 мВт, не менее
| Диапазон частот | С выключенным | С включенным | С включенным |
| преселектором | преселектором | преселектором | |
| и предусилителем | и выключенным | и включенным | |
| предусилителем | предусилителем | ||
| от 100 МГц до 3,5 ГГц включ. | 45 | 50 | 35 |
| св. 3,5 до 13,25 ГГц | 75 | 75 | 25 |
*Примечание - SHI = Ьсмес.- Lk2, где: Ьсмес. - уровень входного сигнала смесителя, дБ (1 мВт) Таблица 9 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Разъем СВЧ входа | СВЧ вход 1 | 3,5 мм «розетка» |
| СВЧ вход 2 | N-тип «розетка» | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - входное напряжение постоянного тока, В - выходное напряжение постоянного тока, В | Опция В30 Опция В30 | от 100 до 240 от 50 до 400 от 10 до 28 от 120 до 360 |
| Потребляемая мощность, Вт, не более | 250 | |
| Время прогрева, мин. | 30 | |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 412х19х517 | |
| Масса (без опций), кг, не более | 14,6 | |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +5 до +40 от 40 до 90 | |
| Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +70 90 | |
| Средняя наработка на отказ, лет | 10 | |
наносится на переднюю панель приемников измерительных ESR26 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Приемник измерительный | ESR26 | 1 шт. |
| Опция опорного генератора повышенной точности | B4 | по отдельному заказу |
| Опция следящего генератора | В9 | по отдельному заказу |
| Опция расширения диапазона частот от 10 Гц | В29 | по отдельному заказу |
| Опция питания от постоянного тока | В30 | по отдельному заказу |
| Опция платы для сканирования во временной области и анализа в реальном масштабе времени | В50 | по отдельному заказу |
| Опция сканирования во временной области | К53 | по отдельному заказу |
| Опция анализа в реальном масштабе времени | К55 | по отдельному заказу |
| Комплект ЗИП | - | 1 компл. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-7443-441- 2020 | 1 экз. |
осуществляется по документу РТ-МП-7443-441-2020 «ГСИ. Приемники измерительные ESR26. Методика поверки», утвержденному ФБУ «Ростест-Москва» 10.03.2020 г.
Основные средства поверки: стандарт частоты рубидиевый GPS-12RG (регистрационный номер в Федеральном информационном фонде 43830-10);
- частотомер универсальный CNT -90XL (регистрационный номер в Федеральном информационном фонде 41567-09);
- генератор сигналов СВЧ R&S SMF100A (регистрационный номер в Федеральном информационном фонде 39089-08);
- генератор сигналов произвольной формы HMF2525 (регистрационный номер в Федеральном информационном фонде 49643-12);
- преобразователь измерительный NRP-Z55 (регистрационный номер в Федеральном информационном фонде 37008-08);
- аттенюатор ступенчатый R&S RSC (регистрационный номер в Федеральном информационном фонде 48368-11);
- осциллограф цифровой запоминающий RT01002 (регистрационный номер в Федеральном информационном фонде 50596-12);
- анализатор цепей векторный ZNB40 (регистрационный номер в Федеральном информационном фонде 56388-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ CISPR 16-1-1-2016 Требования к аппаратуре для измерения радиопомех и помехоустойчивости и методы измерения. Часть 1 -1. Аппаратура для измерения радиопомех и помехоустойчивости. Измерительная аппаратура.
ГОСТ Р 51319-99 Совместимость технических средств электромагнитная. Приборы для измерения индустриальных помех. Технические требования и методы испытаний.
Приказ Росстандарта № 3461 от 30.12.2019 Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц
Приказ Росстандарта № 3383 от 30.12.2019 Об утверждении государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц.
Приказ Росстандарта № 1621 от 31.07.2018 Об утверждении государственной поверочной схемы для средств измерений времени и частоты.
Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
