Преобразователи измерительные ваттметров поглощаемой мощности N1921A, N1922A, N1923A, N1924A, 57975-14

Назначение

Преобразователи измерительные ваттметров поглощаемой мощности N1921A, N1922A, N1923A, N1924A (далее - преобразователи измерительные) предназначены для измерений средней, пиковой и мгновенной мощности ВЧ и СВЧ колебаний в коаксиальных трактах в комплекте с блоками измерительными, а также для визуализации сигнала на экране блока измерительного.

Описание

Принцип действия преобразователя измерительного основан на преобразовании электромагнитных колебаний ВЧ и СВЧ сигналов на диодном детекторе в напряжение, пропорциональное мощности сигнала, его дальнейшем усилении, аналого-цифровом преобразовании, цифровой обработке и отображении на экране блока измерительного в виде значения измеряемой мощности. Для проведения установки нуля и калибровки без отключения преобразователя из схемы измерений в составе преобразователя имеется также устройство переключения и источник напряжения калибровки. Поправочные коэффициенты, предназначенные для уточнения результатов измерений, хранятся во встроенном ППЗУ и используются блоками измерительными для расчета значения измеряемой мощности. Для уменьшения погрешностей, связанных с просачиванием сигналов через цепи усилителя и детектора, а также для обеспечения необходимых режимов детектирования сигналов, на выходе усилителя установлен фильтр низких частот с настраиваемой полосой пропускания 5, 15 или 30 МГц.

Конструктивно преобразователи измерительные представляют собой моноблоки продолговатой формы без органов управления и дисплея. На передней стенке корпуса измерительного преобразователя расположен коаксиальный соединитель, на задней - кабель обмена измерительной информацией с блоком измерительным, оканчивающийся специализированным разъемом. Внутри корпуса установлена печатная плата с установленными на ней диодным детектором, контроллером, управляющим работой преобразователя, ППЗУ и вспомогательными электронными устройствами, обеспечивающими обмен измерительной информацией с блоками измерительными по кабелю. Преобразователи измерительные выпускаются в нескольких модификациях, отличающихся длиной кабеля. Длина кабеля может составлять 1,5; 3 и 10 м.

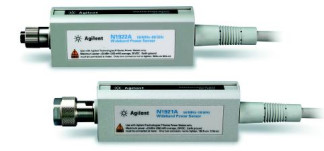

Внешний вид преобразователей измерительных, место нанесения обозначения типа, место пломбировки от несанкционированного доступа и место нанесения знака приведены на рисунках 1 и 2.

* - место пломбировки;

** - место нанесения знака об утверждении типа;

*** - место нанесения маркировки.

Преобразователи измерительные N1921A и N 1922A совместимы с блоками измерительными N1911A или N1912A, преобразователи измерительные N1923A и N1924A совместимы с блоком измерительным 8990В.

Преобразователи измерительные N1921A могут поставляться с коаксиальным соединителем IX типа (опция С35), в этом случае метрологические характеристики преобразователя не нормируются.

Технические характеристики

Метрологические и технические характеристики преобразователей измерительных приведены в таблице 1.

Таблица 1

Условия эксплуатации преобразователей измерительных:

-    температура окружающего воздуха: от 0 до 55 °С;

-    относительная влажность воздуха не более 95 % при 40 °С;

Знак утверждения типа

Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации преобразователей измерительных типографским или компьютерным способом и на корпус преобразователя измерительного в виде наклейки.

Комплектность

Комплект поставки включает:

-    преобразователь измерительный N1921A, N1922A, N1923A или N1924A;

-    руководство по эксплуатации;

-    методика поверки.

Поверка

осуществляется в соответствии с документом «Инструкция. Преобразователи измерительные ваттметров поглощаемой мощности N1921A, N1922A, N1923A, N1924A. Методика поверки 651-14-06», утвержденным ФГУП «ВНИИФТРИ» 30 июня 2014 г.

Основные средства поверки:

-    анализатор цепей векторный N5224A (рег. № 53567-13): диапазон рабочих частот от 0,01 до 43,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 2 ГГц ± 0,04, в диапазоне частот до 20 ГГц ±

0,03, в диапазоне частот до 40 ГГц ± 0,03, в диапазоне частот до 50 ГГц ± 0,045;

-    осциллограф цифровой DS09404A (рег. № 45686-10), полоса пропускания не менее

4 ГГц, пределы допускаемого значения погрешности коэффициента отклонения ± 2%, пределы допускаемой относительной погрешности установки коэффициента развертки ± 0,9 • 10-6,

-    генератор сигналов E8257D с опц. 540 и UNU (рег. № 53941-13), диапазон рабочих частот от 250 кГц до 40 ГГц, диапазон установки уровня выходного сигнала от минус 20 до 11 дБ исх. 1 мВт, минимальная ширина импульсного модулирующего сигнала при включенной АРУ 1 нс;

-    генератор импульсов и кодовых последовательностей сигналов 81134А (рег. № 55421-13), диапазон установки периода (Т) от 298,5 пс до 66,6 нс, длительность импульса от 100 пс до (Т - 100) пс , разрешающая способность установки длительности импульса 1 пс, время нарастания / спада (от 10 до 90 %) не более 90 пс;

-    анализатор цепей векторный Е8363В (рег. № 37176-08): диапазон рабочих частот от

0,01 до 40 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения в диапазоне частот до 2 ГГц в диапазоне значений от минус 6 до минус 15 дБ ± 0,8 дБ, от минус 15,01 до минус 24,99 ± 1,63 дБ, от минус 25 до минус 35 дБ ± 6,46 дБ, в диапазоне частот до 20 ГГц в диапазоне значений от минус 6 до минус 15 дБ ± 0,18 дБ, от минус 15,01 до минус 24,99 ± 0,31 дБ, от минус 25 до минус 35 дБ ± 0,83 дБ, в диапазоне частот до 40 ГГц в диапазоне значений от минус 6 до минус 15 дБ ± 0,33 дБ, от минус 15,01 до минус 24,99 ± 0,57 дБ, от минус 25 до минус 35 дБ ± 1,66 дБ;

-    набор мер коэффициентов передачи и отражения 85054B для преобразователей измерительных с типом соединителя N, набор мер 85056А для преобразователей измерительных с типом соединителя I (тракт 2,4 мм) (рег. № 53566-13): пределы допускаемой погрешности определения действительных значений модуля коэффициента отражения от ± 0,8 до ± 1,4 %, пределы допускаемой погрешности определения фазы коэффициента отражения от

0,5 до 1,5°, пределы допускаемой погрешности определения коэффициента передачи от ± 0,03 до ± 0,1 дБ, пределы допускаемой погрешности определения фазы коэффициента передачи от ± 0,3 до ± 2°, пределы допускаемой абсолютной погрешности измерений глубины погружения контакта соединителей вилка и розетка ± 0,00127 мм;

-    блок измерительный ваттметра поглощаемой мощности N1912A для преобразователей измерительных N1921A и N1922A;

-    блок измерительный ваттметра пиковой мощности 8990В для преобразователей измерительных N1923A и N1924A;

-    ваттметр поглощаемой мощности М3-22А (рег. № 2858-72), с преобразователями измерительными аттестованными в качестве рабочего эталона при значении поглощаемой мощности 1 -10 мВт в диапазоне частот от 0,05 до 10 ГГц с погрешностью аттестации по коэффициенту калибровки не более 2%, в диапазоне частот от 10 до 18 ГГц с погрешностью аттестации по коэффициенту калибровки не более 2,5 %, в диапазоне частот от 18 до 40 ГГц с погрешностью аттестации по коэффициенту калибровки не более 3 %.

Сведения о методах измерений

Преобразователи измерительные ваттметров поглощаемой мощности N1921A, N1922A, N1923A, N1924A. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к преобразователям измерительным ваттметров поглощаемой мощности N1921A, N1922A, N1923A, N1924A

1.    ГОСТ 13317 - 89. Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры.

2.    Техническая документация фирмы - изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, в том числе для проведения настройки, технического обслуживания, ремонта и контроля ВЧ и СВЧ устройств, коаксиальных линий передачи сигналов и т.д., сетей беспроводной передачи информации, линий спутниковой связи, а также в других сферах, связанных с приемом и передачей радиосигналов.
