| Номер в госреестре | 57979-14 |
| Наименование СИ | Приборы для измерения твердости клинков холодного оружия переносные |
| Обозначение типа СИ | Алмаз |
| Изготовитель | ООО "Криминалистическая техника", г.Подольск |
| Год регистрации | 2014 |
| Срок свидетельства | 17.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Приборы для измерения твердости клинков холодного оружия переносные «Алмаз» (далее - приборы) предназначены для измерения твёрдости клинков холодного оружия, кроме типов холодного клинкового оружия с граненным или круглого сечения клинком.
Принцип действия приборов основан на вдавливании алмазного наконечника в испытуемый образец клинка холодного оружия под действием последовательно прилагаемых предварительной 98 Н и основной 1373 Н нагрузок. Измеряется величина остаточной деформации образца после снятия основной нагрузки.
Приборы состоят из сварного корпуса с продольным пазом, внутри которого расположена опорная площадка, на которую помещается исследуемый образец. Приложение предварительной нагрузки обеспечивается с помощью тарированной пружины и рычажной системы. Приложение основной нагрузки обеспечивается с помощью динамометрического ключа, к рукоятке которого прилагается крутящий момент силы равный 80 Н м, который контролируется по индикатору динамометрического ключа. Общая приложенная нагрузка составляет 1471 Н.
Глубина погружения алмазного наконечника в испытываемый образец измеряется с помощью измерительной головки. Твёрдость в единицах шкалы HRC определяется по градуировочной характеристике, отражающей зависимость показаний индикатора (в делениях шкалы) от твердости испытуемого образца.

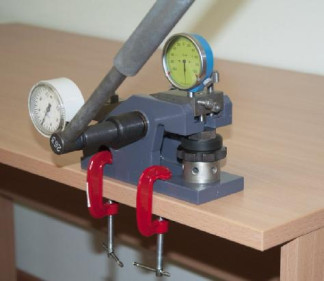

Внешний вид прибора приведен на рис. 1.
| Диапазон измерений твердости, HRC | от 20 до 68 |
| Пределы допускаемой абсолютной погрешности измерений твердости, HRC | ±1,5 |
| Толщина измеряемого объекта, мм | от 2 до 11 |
| Габаритные размеры без учёта размеров рукоятки (ВхШхГ), мм, не более | 200 х 205 х 190 |
| Масса, кг, не более | 8,5 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность воздуха, % | от +10 до +35 от 84 до 107 от 50 до 80 |
Наносится типографским способом на титульный лист руководства по эксплуатации и в виде наклейки на корпус прибора.
1. Прибор "Алмаз"
1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт.
2. Мера твёрдости МТР по ГОСТ 9031-75, HRC 45±5, разряд 2
3. Паспорт КЦРД.305621.118 ПС
4. Руководство по эксплуатации КЦРД.305621.118 РЭ
5. Методика поверки МП РТ 2113-2014
6. Коробка транспортировочная
осуществляется в соответствие с документом МП РТ 2113-2014 «Приборы для измерения твердости клинков холодного оружия переносные «Алмаз». Методика поверки», утвержденным ГЦИ СИ ФБУ «Ростест-Москва» 30 апреля 2014 г.
Основные средства поверки:
- меры твердости типа МТР по ГОСТ 9031-75, разряд 2.
Методы измерений изложены в документе КЦРД.305621.118 РЭ «Прибор для измерения твердости клинков холодного оружия переносной «Алмаз». Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к приборам для измерения твердости клинков холодного оружия переносным «Алмаз»
1. ГОСТ 8.064-94 «ГСИ. Государственная поверочная схема для средств измерения твердости по шкалам Роквелла»;
2. ГОСТ 9013-59 «Металлы. Метод измерения твердости по Роквеллу»;
3. Технические условия КЦРД.305621.118 ТУ.
- выполнение поручений суда, органов прокуратуры, государственных органов исполнительной власти при проведении экспертно-криминалистических исследований подразделениями МВД России (приказ МВД России от 8.11.2012 №1014, п.82).
| Зарегистрировано поверок | 1249 |
| Поверителей | 44 |
| Актуальность данных | 22.11.2024 |
