| Номер в госреестре | 57984-14 |
| Наименование СИ | Тахеометры электронные |
| Обозначение типа СИ | GeoMax Zipp10 Pro |
| Изготовитель | "GeoMax AG", Швейцария |
| Год регистрации | 2014 |
| Срок свидетельства | 22.07.2019 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Тахеометры электронные GeoMax Zipp10 Pro предназначены для измерения расстояний, горизонтальных и вертикальных углов при выполнении кадастровых и землеустроительных работ, а также при создании и обновлении государственных топографических карт и планов в графической, цифровой, фотографической и иных формах.
Тахеометры электронные GeoMax Zipp10 Pro - геодезические приборы, принцип действия которых заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно - светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз излучаемых и принимаемых сигналов, на основании которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей (отражательный режим) или по диффузным объектам (в диффузном режиме).
Длина волны излучения лазерного дальномера - 0,65 мкм, мощность - 0,33 / 5,0 мВт (при измерении в отражательном /диффузном режиме), класс 1 в соответствии со стандартами IEC 60825-1 «Безопасность лазерных изделий».

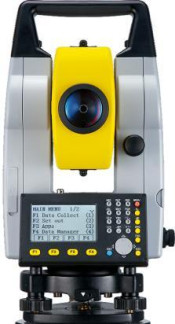

Конструктивно тахеометры электронные GeoMax Zipp10 Pro выполнены единым блоком. На передней панели расположен монохромный жидкокристаллический дисплей с кнопками управления. На боковых панелях расположены аккумуляторный отсек, коммуникационный USB-порт и наводящие винты для точного наведения на цель.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти и впоследствии могут быть переданы на внешние устройства.
Выпускаемые модификации различаются погрешностью измерений углов и режимами измерений расстояний:
- для моделей GeoMax Zipp10 Pro 2”, GeoMax Zipp10 Pro 5” - измерение расстояний только в отражательном режиме,
- для моделей GeoMax Zipp10R Pro 2”, GeoMax Zipp10R Pro 5” - измерение расстояний в отражательном и диффузном режимах.
Пломбирование крепёжных винтов корпуса тахеометров электронных GeoMax Zipp10 Pro не производится. Ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Все внутренние винты залиты специальным лаком.
Встроенное программное обеспечение предназначено для обеспечения взаимодействия узлов прибора, сохранения и экспорта измеренных величин и импорта исходных данных. Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| GeoMax Zipp10 Pro | Zipp10Pro RU NEH.fw | 4.15 | D69ABAE5 | CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
| Наименование характеристики | Значение характеристики | |
| Модель | GeoMax Zipp10 Pro 2” GeoMax Zipp10R Pro 2” | GeoMax Zipp10 Pro 5” GeoMax Zipp10R Pro 5” |
| Увеличение зрительной трубы, крат, не менее: | 30 | |
| Диаметр входного зрачка, мм: | 40 | |
| Угловое поле зрения зрительной трубы, ..,° ...”, не менее: | 1 30 | |
| Наименьшее расстояние визирования, м, не более: | 1,5 | |
| Цена деления установочного уровня: - цилиндрического, ...”/мм | 30/2 | |
| Диапазон компенсации компенсатора, .’, не менее: | ±4 | |
| Пределы допускаемой систематической составляющей погрешности компенсации компенсатора, ...”, не более: | ±0,5 | ±1,5 |
| Пределы допускаемой погрешности лазерного центрира, мм, не более: | 1,5 | |
| Диапазон измерений: - углов, ..,°: - расстояний, м, не менее: - отражательный режим - диффузный режим на отражающую плёнку* - диффузный режим* | 0 - 360 1.5 - 3000 1.5 - 250** 1.5 - 250*** | |
| Дискретность отсчитывания измерений: - углов, . ” - расстояний, мм | ||
| Допускаемая средняя квадратическая погрешность измерений углов, ...”: | 2 | 5 |
| Допускаемая средняя квадратическая погрешность измерений расстояний, мм: - отражательный режим - диффузный режим на отражающую плёнку - диффузный режим | (2 + 2-10-6-D) (5 + 2-10-6-d) (3 + 2-10-6-d) где D - измеряемое расстояние, мм | |
| Объем внутренней памяти. Мбайт: | 64 | |
| Источник электропитания, В - А-ч: Li-Ion аккумулятор | 8,4 - 4,4 | |
| Диапазон рабочих температур, °С: | от минус 20 до плюс 50 | |
| Габаритные размеры (Д х Ш х В), мм, не более: | 176 x 200 x 316 | |
| Масса, без трегера и батареи, не более: | 5,3 | |
* - для моделей GeoMax ZipplOR Pro 2” и GeoMax ZipplOR Pro 5”;
** - измерения на отражающую плёнку (60мм х 60мм) с коэффициентом отражения не менее 90% по ГОСТ 8.557-2007;
*** - измерения на поверхность соответствующей белой поверхности пластины Кодак с коэффициентом отражения не менее 90% по ГОСТ 8.557-2007.
наносится печатным способом на титульный лист руководства по эксплуатации и наклейкой на корпус.
| Наименование | Количество, ед. |
| Тахеометр электронный | 1 |
| Аккумуляторная батарея ZBA301 | 1 |
| Зарядное устройство ZCH301 | 1 |
| Карта памяти USB объемом 4 Гбайт | 1 |
| Трегер ZTR301 | 1 |
| Нитяной отвес | 1 |
| Набор инструментов для юстировки | 1 |
| Защитный чехол от дождя | 1 |
| Транспортировочный футляр | 1 |
| Компакт-диск с ПО | 1 |
| Руководство по эксплуатации на русском языке | 1 |
осуществляется по МИ 2798-2003 «ГСИ. Тахеометры электронные. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- стенд универсальный коллиматорный ВЕГА УКС, СКО ±0,3", Госреестр СИ № 44753-10;
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Методика измерений приведена в документе: «Тахеометры электронные GeoMax Zipp10 Pro. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тахеометрам электронным GeoMax Zipp10 Pro
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия».
2. ГОСТ Р 51774-01 «Тахеометры электронные. Общие технические условия».
3 РД 68-8.17-98 «Локальные поверочные схемы для средств измерений топографо- геодезического и картографического назначения».
4 Техническая документация «GeoMax AG», Швейцария.
- осуществление геодезической и картографической деятельности в соответствии с Приказом Министерства экономического развития Российской Федерации от 23 июля 2013 г. N 412 г. (п.п. 3.3; 5.2; 5.3).
| Зарегистрировано поверок | 163 |
| Поверителей | 21 |
| Актуальность данных | 18.09.2024 |
