Канал оптоэлектронный измерительный напряженности импульсного магнитного поля, 57989-14

Назначение

Канал оптоэлектронный измерительный напряженности импульсного магнитного поля (далее по тексту - канал ИМП) предназначен для измерений амплитудно-временных параметров импульсов напряженности магнитного поля наносекундного и субнаносекундного диапазонов и последующего их преобразования в сигналы, доступные для осциллографической регистрации.

Описание

Принцип действия канала основан на линейном аналоговом преобразовании формы импульсов напряженности магнитного поля в импульсы напряжения с целью регистрации и измерения их временных и амплитудных значений.

Основными структурными элементами канала являются:

-    первичный измерительный преобразователь напряженности импульсного магнитного поля с передающим блоком (ПП-Н);

-    приемный блок;

-    бухта с двойной оптоволоконной линией (ДОЛ).

Первичный измерительный преобразователь выполнен по симметричной схеме. При воздействии измеряемого магнитного поля на первичный преобразователь импульс поля преобразуется в разнополярные импульсы напряжения, которые подаются на дифференциальный выход преобразователя. Соединение первичного измерительного преобразователя с дифференциальным входом передающего блока выполнено разъемным, что позволяет подключать к блоку дифференциатор для подачи импульса от стандартного генератора.

Для измерения амплитудно-временных параметров электромагнитных импульсов положительной полярности первичный измерительный преобразователь с передающим блоком ПП-Н ориентируют в пространстве так, чтобы вектор напряженности магнитного поля был ориентирован перпендикулярно относительно корпуса преобразователя со стороны маркировки «Н».

При проведении измерений импульсы напряжения с выхода первичного измерительного преобразователя поступают на вход дифференциального симметрирующего трансформатора передающего блока, в котором происходит вычитание измерительных сигналов и компенсация сигнала синфазной помехи. Управляемый трехступенчатый делитель уменьшает амплитуду сигнала до уровня, достаточного для работы следующего за делителем активного интегратора. Пассивные первичные преобразователи при нагрузке 50 Ом обладают дифференцирующим действием, т.е. при прямоугольной форме измеряемого импульса формируют на выходе импульс с экспоненциальным спадом вершины. Для компенсации дифференцирующего действия преобразователей в передатчике установлен активный интегратор, формирующий на своем выходе импульс напряжения, пропорциональный по величине импульсу напряженности электромагнитного поля. Максимально возможная длительность измеряемого импульса определяется временем разряда интегрирующей ёмкости в интеграторе. Лазерный излучатель преобразует импульс напряжения в оптический, который передается по одномодовому (первому) волокну двойной оптоволоконной линии на вход приемного блока, где происходит преобразование светового сигнала в электрический и его усиление для обеспечения проведения осциллографической регистрации с помощью осциллографов цифровых типа TDS7404, TDS6604 компании «Tektronix, Inc», 54855A фирмы «Agilent Technologies, Inc.».

При переводе канала в режим калибровки включается встроенный калибровочный генератор и на один из входов симметрирующего трансформатора подаётся «меандр» стабилизированной амплитуды. Для питания электронных узлов передающего блока стабилизированным напряжением и температурной стабилизации режима лазерного излучателя служит модуль термостабилизации и питания. В приемном блоке расположен фотоприемник, который осуществляет преобразование оптического сигнала в электрический, и широкополосный усилитель для увеличения уровня сигнала. В режиме калибровки к выходу усилителя подключён детектор, преобразующий амплитуду калибровочного меандра в постоянное напряжение. Для организации процесса управления (дистанционного включения и выключения передающего блока, переключения управляемого делителя, преобразования уровня фототока и калибровочного сигнала и т.п.) предусмотрен канал управления. Цифровые сигналы канала управления передаются по многомодовому (второму) волокну ДОЛ.

Маркировка канала осуществляется путем нанесения наклейки с наименованием средства измерений и заводского номера на лицевые поверхности преобразователя ПП-Н, приемного блока и на ДОЛ.

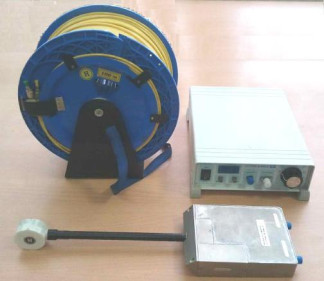

Рисунок 1 - Общий вид составных частей канала ИМП, его маркировка и схема пломбирования от несанкционированного доступа

* - маркировка, ** - место установки пломбы

Управление включением питания и переключением поддиапазонов в передающем блоке - дистанционное.

Электропитание приёмного блока осуществляется от сети переменного тока напряжением 220 ± 22 В, частотой 50 ± 1 Гц через сетевой шнур, входящий в комплект поставки.

Электропитание первичного измерительного преобразователя напряженности импульсного магнитного поля с передающим блоком ПП-Н осуществляется от встроенных однотипных аккумуляторов (типоразмер ААА, количество - 4 шт, номинальное рабочее

напряжение - 1,2 В, емкость 1 Ач), которые при зарядке вынимаются из него и заряжаются в зарядном устройстве, входящем в комплект поставки.

Рабочие условия эксплуатации канала ИМП:

о

-    температура окружающего воздуха, С:

для блока ПП-Н    от минус 10 до плюс 35;

для приёмного блока    от плюс 5 до плюс 35;

о

-    относительная влажность воздуха (при 20 С), %, не более    90;

-    атмосферное давление, кПа    от 675 до 825;

-    напряжение питающей электросети, В    220 ± 22;

-    частота сети, Гц    50 ± 1.

Знак утверждения типа

наносится на корпус приёмного блока методом наклеивания и на титульный лист руководства по эксплуатации УЕРА 090.015.002 РЭ печатным методом.

Комплектность

Таблица 2_

Поверка

осуществляется по документу: «Канал оптоэлектронный измерительный напряженности импульсного магнитного поля. Методика поверки МП 12/М 12-2013», утвержденному ФГУП «ВНИИОФИ» 05 декабря 2013 г.

Основные средства поверки:

1    Государственный первичный специальный эталон единиц максимальных значений напряженностей импульсных электрического и магнитного полей ГЭТ 148-2009.

2    Осциллограф цифровой DPO 71604.

Основные метрологические характеристики:

-    диапазон коэффициента отклонения: 10 мВ/дел - 1 В/дел;

-    пределы допускаемой относительной погрешности коэффициента отклонения:

± 2 %;

-    диапазон коэффициента развертки: 10 пс/дел - 1000 с/дел;

-    полоса пропускания 0 - 16 ГГц;

-    количество каналов: 4;

-    входное сопротивление: 50 Ом.

3 Измеритель параметров микроклимата «Метеоскоп».

Основные метрологические характеристики:

-    диапазон измерений температуры воздуха: от минус 10 до плюс 50 °С;

-    пределы допускаемой основной абсолютной погрешности канала измерений температуры: ± 0,2 °С;

-    диапазон измерений относительной влажности: от 30 до 98 %;

-    пределы допускаемой основной абсолютной погрешности канала измерений относительной влажности: ± 3 %;

-    диапазон измерений абсолютного атмосферного давления: от 80 до 110 кПа;

-    пределы допускаемой основной абсолютной погрешности канала измерений абсолютного давления: ± 0,13 кПа.

Сведения о методах измерений

«Канал оптоэлектронный измерительный напряженности импульсного магнитного поля. Руководство по эксплуатации УЕРА 090.015.002 РЭ».

Нормативные документы, устанавливающие требования к каналу оптоэлектронному измерительному напряженности импульсного магнитного поля

ГОСТ 8.540-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений максимальных значений напряженностей импульсных электрического и магнитного полей».

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям. Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
