Система обнаружения течи теплоносителя автоматизированная полномасштабная энергоблока №1 Смоленской АЭС (далее - система, АСОТТ) предназначена для измерения массового расхода и определения местоположения течи теплоносителя из контролируемого оборудования и трубопроводов контура многократной принудительной циркуляции (далее -КМПЦ) по независимым физическим параметрам.
Принцип действия системы основан на измерении подсистемами физических параметров и дальнейшем совокупном анализе данных и их обработке для обнаружения течи теплоносителя, измерения величины массового расхода течи и определения местоположения течи.
АСОТТ включает в себя четыре подсистемы (АСОТТ-А, АСОТТ-Ак, АСОТТ-В, АСОТТ-Т) и программно-технический комплекс верхнего уровня системы:
Подсистемы АСОТТ-А, АСОТТ-Ак, АСОТТ-В, АСОТТ-Т предназначены для непрерывного автоматизированного контроля течей оборудования и трубопроводов путем измерения и анализа физических величин параметров воздушной среды в помещениях КМПЦ с решением следующих основных задач:
- обнаружение течи теплоносителя из контролируемого оборудования и трубопроводов КМПЦ;
- измерение массового расхода течи теплоносителя;
- выдача результатов контроля оперативному персоналу энергоблока.

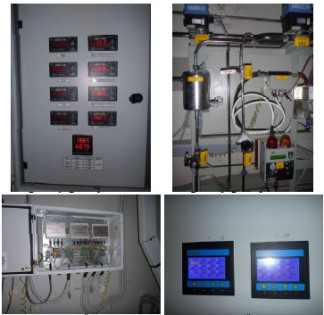

Конструктивно подсистемы представляют собой комплекс технических средств, состоящий из первичных датчиков, установленных в помещениях КМПЦ, вторичных измерительных приборов, установленных в металлических шкафах и программного обеспечения.
Программно-технический комплекс (далее - ПТК) верхнего уровня (далее - ВУ) системы, включающий вычислительный комплекс (далее - ВК) ВУ АСОТТ с программными средствами и автоматизированное рабочее место (далее - АРМ) оператора, интегрирует подсистемы АСОТТ в единую систему путем сбора и совокупного комплексного анализа и обработки измерительной информации от подсистем АСОТТ с решением задачи определения уточненных параметров течи (величины массового расхода и координат местоположения течи в помещении) по данным нескольких подсистем в случае обнаружения течи теплоносителя по разным физическим параметрам.
Функционально-логическая структура комплекса программно-технических средств АСОТТ, задействованных в процессе обработки измерительной и диагностической информации, включает три уровня иерархии:
- нижний уровень обеспечивает измерение контролируемых физических величин и взаимодействие с оборудованием среднего уровня;
- средний уровень обеспечивает получение первичных данных от оборудования нижнего уровня, выполняет их обработку и анализ по алгоритмам специального математического обеспечения с целью обнаружения и измерения параметров течи теплоносителя. Также на
средний уровень возлагаются задачи по ведению кратковременного архива первичных и обработанных данных, выдачу предупредительного сигнала эксплуатирующему персоналу АСОТТ и аварийного сигнала оперативному персоналу энергоблока, минуя технические средства верхнего уровня;
- верхний уровень обеспечивает получение информации от среднего уровня, совокупную обработку и комплексный анализ информации от подсистем АСОТТ (в части определения уточненных параметров течи по данным нескольких подсистем в случае обнаружения течи по разным физическим параметрам), выполнение пользовательских функций, связь с общестанционной информационной сетью для обеспечения удаленного просмотра и анализа архивной информации с помощью автономных программных средств. Также на верхний уровень возлагаются задачи по ведению долговременного архива первичных и обработанных данных.
Защита от несанкционированного доступа обеспечивается путем пломбирования шкафов с вторичными измерительными приборами и защитой программного обеспечения механизмом прохождения процедур авторизации пользователей.
ПТК АСОТТ содержит в своем составе программное обеспечение (далее - ПО), решающее задачи функционирования подсистем и верхнего уровня (далее - ВУ) АСОТТ. ПО АСОТТ построено по модульному принципу и состоит из независимых программ, функционирующих на вычислительный комплекс (далее - ВК) подсистем и ВУ АСОТТ.
ПО АСОТТ включает следующие группы ПО, функционирующие на ВК соответствующих подсистем и ВУ АСОТТ:
- ПО подсистемы АСОТТ-Ак;
- ПО подсистемы АСОТТ-В;
- ПО подсистемы АСОТТ-Т;
- ПО подсистемы АСОТТ-А;
- ПО ВУ АСОТТ.
Состав ПО подсистем и ВУ АСОТТ приведен в таблице 1.
Таблица 1 - Состав ПО подсистем и ВУ АСОТТ
| Наименование ПО | Подсистема АСОТТ | ||||
| АСОТТ-Ак | АСОТТ-В | АСОТТ-Т | АСОТТ-А | ВУ АСОТТ | |
| rbdrv console | + | + | + | + | + |
| jCjSGui | + | + | + | - | - |
| SAcousticMLeak | + | - | - | - | - |
| SMoistureMLeak | - | + | - | - | - |
| STemperatureMLeak | - | - | + | - | - |
| SActivityMLeak | - | - | - | + | - |
| Integrator | - | - | - | - | + |
Программа SAcousticMLeak предназначена для управления процессом мониторинга уровня акустических шумов в воздушной среде в контролируемых помещениях КМПЦ и анализа его изменения, сравнения полученных данных с заданными пределами, архивации полученных данных, их представления на экране в графическом и/или табличном виде, расчета величины массового расхода и координат местоположения течи. Программа установлена на ВК АСОТТ-Ак.
Программа SMoistureMLeak предназначена для управления процессом мониторинга уровня влагосодержания в воздушной среде в контролируемых помещениях КМПЦ и анализа его изменения, сравнения с заданными пределами, архивации полученных данных, их представления на экране в графическом и/или табличном виде, расчета величины массового расхода течи теплоносителя КМПЦ. Программа установлена на ВК АСОТТ-В.
Программа SActivityMLeak активности аэрозолей предназначена для управления процессом мониторинга уровня объемной активности аэрозолей воздушной среды в контролируемых помещениях КМПЦ и анализа его изменения, сравнения полученных величин с заданными пределами, архивации полученных данных, их представления на экране в графическом и/или табличном виде, расчета величины массового расхода течи. Программа установлена на ВК АСОТТ-А.
Программа STemperatureMLeak поля предназначена для управления процессом мониторинга за изменением состояния температурного поля воздушной среды в контролируемых помещениях КМПЦ и анализа его изменения, сравнения полученных данных с заданными пределами, архивации полученных данных, их представления на экране в графическом и/или табличном виде, расчета величины массового расхода течи. Программа установлена на ВК АСОТТ-Т.
Программа Integrator предназначена для сбора и совокупной обработки измерительных и расчетных данных от подсистем, представления на экране обобщенной информации о величине массового расхода течи, выдачи предупредительных и аварийных сигналов при превышении контролируемыми и вычисленными параметрами установленных значений, а также непрерывной записи полученных данных для их архивации и дальнейшего анализа. Программа установлена на ВК ВУ АСОТТ.
Программа rbdrv_console предназначена для организации процесса информационного обмена измерительными данными в режиме реального времени между ПТК подсистем и ВУ АСОТТ.
Программа jCjSGui предназначена для организации процесса информационного обмена первичными измерительными данными между ВК подсистем и аппаратными средствами измерительных каналов физических величин соответствующих подсистем АСОТТ.
Таблица 2 - Сведения о программном обеспечении
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО |
| rbdrv console | rbdrv console.exe | б/н |
| jCjSGui | jCjSGui.exe | 2.3.1.2 (не ниже) |
| SAcousticMLeak | SAcousticMLeak.exe | 1.0.1.20 (не ниже) |
| SMoistureMLeak | SMoistureMLeak.exe | 1.0.1.26 (не ниже) |
| STemperatureMLeak | STemperatureMLeak. exe | 1.0.1.9 (не ниже) |
| SActivityMLeak | SActivityMLeak. exe | 1.0.2.3 (не ниже) |
| Integrator | Integrator.exe | 1.1.12.0 (не ниже) |
Метрологические характеристики ИК АСОТТ, указанные в таблицах 3 - 11 нормированы с учетом влияния ПО на метрологические характеристики системы.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий».
Таблица 3 - Состав ИК подсистемы АСОТТ-Т
| <и К К е В е м о п е о S е Л и л о Л 15 о | Состав ИК | ||||||
| № ИК | и л е т а в о 3 о, б о е о, С | термоэлектрические ТХА-Пр.88 Госреестр № 46076-11 Класс 2 по ГОСТ Р | 8.585-2001 | Прибор для измерения и регулирования температуры многоканальный Термодат-25М1 Госреестр № 17602-09 | Диапазон измерения ИК, °С | Пределы допускаемой абсолютной погрешности ИК, °С | |
| и | Зав. № | Зав. № | |||||
| T1D13 | 5 | ||||||
| T1D14 | 403/1 | 6 | |||||
| T1D15 | 7 | ||||||
| T1D16 | 8 | ||||||
| T1P9 | 44 | ||||||
| T1P10 | 208/3 | 45 | |||||
| T1P11 | 46 | ||||||
| T1P12 | 47 | ||||||
| T1D11 | 403/1 | 48 | |||||
| T1D5 | 37 | ||||||
| T1D6 | 38 | ||||||
| T1D7 | 39 | TB0AY01965 | от 20 до 300 | А = ± 10 | |||
| T1D8 | 403/1 | 40 | |||||
| T1D9 | 41 | ||||||
| T1D10 | 42 | ||||||
| T1D12 | 43 | ||||||
| T1D37 | 13 | ||||||
| T1D38 | 403/1 | 14 | |||||
| T1D39 | 15 | ||||||
| T1D40 | 16 | ||||||
| T1P1 | 69 | ||||||
| T1P2 | 208/1 | 70 | |||||
| T1P3 | 71 | ||||||
| T1P4 | 72 | ||||||
| T1D25 | 9 | ||||||
| T1D26 | 403/1 | 10 | TB0AY01966 | от 20 до 300 | А = ± 10 | ||
| T1D27 | 11 | ||||||
Н
О
40
Н
О
00
н
on
Н
н
-р*.
н
OJ
н
О
о
ю
О
-р*.
о
LtJ
On
О
LtJ
о
о
LtJ
LtJ
О
LtJ
О
OJ
о
О
ю
О
ю
OJ
О
ю
ю
О
ю
00
О
-р*.
О
OJ
TI
00
TI
^1
TI
on
-(^
О
OJ
ю
о
00
-(^
о
OJ
ю
о
00
to
о
LtJ
о
LtJ
Контролируемое помещение
CO
рэ
CO
On
00
а\
^1
On
On
On
On
On
LtJ
On
Ю
On
OJ
On
LtJ
LtJ
LtJ
LtJ
On
О
to
to
to
OJ
On
LtJ
о
40
Ltl
00
О
о
о
н
рэ
СИ
н
td
О
>
о
40
^1
о
Н
td
О
>
о
40
On
On
СО
рэ
а
iо*
-(^
40
Прибор для измерения и регулирования температуры многоканальный Термодат-25М1 Госреестр № 17602-09
Преобразователи термоэлектрические ТХА-Пр.88 Госреестр № 46076-11 Класс 2 по ГОСТ Р 8.585-2001
к
СО 2 CD 43 о ^
о д
К
W
о
н
to
о
о
OJ
о
о
о
н
to
о
о
OJ
о
о
to
к
РЭ
я
ё
о
X
лист № 7 всего листов 20
Я аз
О о\ О j_,
*н Л о Я Я
S ^ О 'С 43
й 2 й О О
Е ж я и
о я s р ш
г\ о а 0 й
° О g § Е
н 2, о
к Sc St
н-
о
н-
о
Н
ю
О
о\
Н
ю
О
н
ю
О
н
ю
О
н
ю
О
ю
Н
ю
О
н
ю
О
н
ю
Tf
н
ю
TI
н
ю
TI
а\
н
ю
TI
н
ю
TI
н
ю
О
VO
Н
ю
О
00
Н
ю
О
н
ю
О
Ov
н
ю
О
vi
Н
ю
О
н
ю
О
OJ
Н
ю
Н
ю
О
О
VO
О
VI
о
О
00
о
Ov
О
VI
о
о
LtJ
| ю | |
| о | о |
| 00 | UJ |
| 00 | ьЗ |
ю
о
оо
о
LtJ
to
Контролируемое помещение
Преобразователи термоэлектрические ТХА-Пр.88 Госреестр № 46076-11 Класс 2 по ГОСТ Р 8.585-2001
со
рэ
со
ю
00
ю
Ov
ю
VI
VO
VO
Ov
VO
VO
LtJ
VO
ю
VO
VO
о
00
VO
00
00
00
^1
00
Ov
00
| Н ю | |
| О | со |
| > | РЭ а |
| < | |
| о | |
| VO ^1 о | ю* |
Прибор для измерения и регулирования температуры многоканальный Термодат-25М1 Госреестр № 17602-09
н
ю
О
>
о
VO
Ov
00
К
СО 2 CD 43 о CD
о д К
о
н
ю
о
о
о
о
о
н
ю
о
о
LtJ
о
о
to
к
рэ
Я
ё
о
X
лист № 8 всего листов 20
Я аз
О о\ О
Д о я Я
S ^ О 'С 43
й 2 й О О
Е ж я и
о я Я Р ш
Г-\ О Я <т> Й
° О g § Е
н 2, о
К ® КС
н-
о
н-
о
н
to
н
ю
н
ю
Н
ю
О
ю
Н
ю
н
ю
О
VO
н
ю
О
о
Н
ю
О
OJ
VO
Н
ю
О
OJ
00
Н
ю
О
OJ
^1
Н
ю
О
ю
00
Н
ю
О
ю
^1
Н
ю
О
ю
ON
Н
ю
Н
ю
О
ю
Н
ю
О
ю
LtJ
Н
ю
О
ю
ю
Н
ю
О
ю
Н
ю
О
ю
о
Н
ю
О
VO
Н
ю
О
00
Н
ю
н
ю
TI
ю
Н
ю
Н
ю
TI
OJ
н
ю
TI
ю
Н
ю
Н
ю
TI
00
Н
ю
TI
^1
н
ю
TI
On
to
о
00
to
о
00
ON
-(^
о
LtJ
to
to
о
00
о
LtJ
to
Контролируемое помещение
Преобразователи термоэлектрические ТХА-Пр.88 Госреестр № 46076-11 Класс 2 по ГОСТ Р 8.585-2001
со
РЭ
со
to
о
to
OJ
to
to
to
to
VO
VO
VO
00
to
to
On
to
to
to
OJ
to
to
to
to
о
о
VO
о
00
о
ON
о
о
о
OJ
о
to
о
о
VO
VO
Прибор для измерения и регулирования температуры многоканальный Термодат-25М1 Госреестр № 17602-09
н
и
О
>
о
VO
On
^1
Н
И
О
>
о
VO
On
VO
Н
И
О
>
н<
О
VO
On
00
со
РЭ
м
i?
о
н
to
о
о
LtJ
о
о
о
н
to
о
о
OJ
о
о
о
н
to
о
о
OJ
о
о
to
к
рэ
Я
ё
О
д
CD
43
о CD
О д К
лист № 9 всего листов 20
Я аз
О 0\ О
КН Д о Я Я
S ^ о 'с чз
й 2 й О О
Е ж я и
о я Я р ш
о а 0 й
° о g S Е
н 2, о
S Sc sc
н-
о
н-
о
н-
о
Состав ИК
е
и
н
е
В
е
м
о
п
е
о
м
е
у
л
и
л
о
л
т
н
о
К
0
-
12 s 8
in
21 а-т 1 д о м л е Т
е
и
к
с
е
и
Л
т
и
н
е
л
е
м
§
«
л
д
л
о
ю
и
л
С
й
ы
н
л
л
а
н
а
к
о
г
о
н
«
и
н
а
в
о
л
и
л
гу
е
л
VO
оо о 00 VO
С g
л т с е е л с о
U
Т
С
О
U
о
п
2
с
с
а
л
К
0
0
2
-
i/o
00
1Л
№ ИК
>31
А
X
Т
Л
т
с
е
е
Л
с
о
U
ю
о
к
е
т
Диапазон измерения ИК, °С
Пределы допускаемой абсолютной погрешности ИК, °С
Зав. №
Зав. №
128
T2D46
129
130
132
111
T2D47
T2D48
T2D50
T2D29
112
T2D30
TB0AY01967
А = ± 10
от 20 до 300
113
T2D31
114
T2D32
403/2
115
116
117
118
T2D33
T2D34
T2D35
T2D36
Таблица 4 - Метрологические характеристики подсистемы АСОТТ-Т
| Наименование параметра | Значение |
| Диапазон измерения величины массового расхода течи, кг/ч | от 114 до 1140 |
| Время обнаружения и измерения массового расхода течи в диапазоне измерения, ч, не более | 1 |
| Пределы основной допускаемой относительной погрешности измерения величины массового расхода течи (при доверительной вероятности 0,95), % | J 02 + 4,2 (Gs - G,) \ |
| ^ О + 5,88 (О, - Gн)) ’ где О - значение измеряемого массового расхода течи, кг/ч; Ов и ОН - соответственно верхний и нижний пределы диапазона измерения массового расхода течи теплоносителя, кг/ч |
| № ИК | Контролируемое помещение | Состав ИК | Диапазон измерения ИК (влажность / температура), % / °С | Пределы допускаемой абсолютной погрешности ИК (влажность/температура), % / °С | |||
| Тип | Зав. № | Тип | Зав. № | ||||
| M1D1 | 403/1 | Преобразователь измерительным влажности и температуры ДВ2ТСМ-1Т-4П-В Госреестр № 25948-11 | А313 | Термогигрометр ИВА-6Б Госреестр № 46434-11 | A313 | от 10 до 98 / от 0 до 60 | Д = ± 4 / Д = ± 1 |
| М1С1 | 404/1 | А314 | A314 | ||||
| M1S1 | 804/1 | А312 | A312 | ||||
| M1U1 | 305/1 | А315 | A315 | ||||
| M1P1 | 208/1 | Преобразователь измерительным влажности и температуры ДВ2ТСМ-6Т-1П-Г Госреестр № 25948-11 | 9214 | Термогигрометр ИВА-6Б2 Госреестр № 46434-11 | 3925 | от 10 до 98 / от 0 до 125 | Д = ± 4 / Д = ± 1 |
| M1P2 | 208/2 | 9208 | |||||
| M1P3 | 208/3 | 9215 | |||||
| M1P4 | 208/4 | 9212 | |||||
| M2d | 404/2 | Преобразователь измерительный влажности и температуры ДВ2ТСМ-1Т-4П-В Госреестр № 25948-11 | А318 | Термогигрометр ИВА-6Б Госреестр № 46434-11 | A318 | от 10 до 98 / от 0 до 60 | Д = ± 4 / Д = ± 1 |
| M2S1 | 804/2 | А316 | A316 | ||||
| M2D2 | 403/2 | А317 | A317 | ||||
| M1A1 | вне поме щения | Преобразователь измерительный влажности и температуры ДВ2ТСМ-5Т-5П-АК Госреестр № 25948-11 | 9164 | Термогигрометр ИВА-6Б Госреестр № 46434-11 | 9164 | от 10 до 98 / от минус 40 до 60 | Д = ± 4 / Д = ± 1 |
| M2P5 | 208/5 | Преобразователь измерительный влажности и температуры ДВ2ТСМ-6Т-1П-Г Госреестр № 25948-11 | 9211 | Термогигрометр ИВА-6Б2 Госреестр № 46434-11 | 3924 | от 10 до 98 / от 0 до 125 | Д = ± 4 / Д = ± 1 |
| M2P6 | 208/6 | 9210 | |||||
| M2P7 | 208/7 | 9213 | |||||
| M2P8 | 208/8 | 9209 | |||||
| Наименование параметра | Значение |
| Диапазон измерения величины массового расхода течи, кг/ч | от 114 до 1140 |
| Время обнаружения и измерения массового расхода течи в диапазоне измерения, ч, не более | 1 |
| Пределы основной допускаемой относительной погрешности измерения величины массового расхода течи (при доверительной вероятности 0,95), % | + ( 02 + 3 (GB - GH ) Y100 |
| G + 4,88 (G, - G, )J • где G - значение измеряемого массового расхода течи, кг/ч; G, и GH - соответственно верхний и нижний пределы диапазона измерения массового расхода течи теплоносителя, кг/ч |
Таблица 7 - Состав ИК подсистемы АСОТТ-А
| № ИК | Контролируемое помещение | Состав ИК | Диапазон измерения ИК, Бк/м3 | Пределы допускаемой относительной погрешности ИК, % | |
| Тип | Зав. № | ||||
| 18041Z | 804/1 | Установка УДАС-201 Госреестр № 37824-08 | 072 | от 10 до 1,0-106 | 5 = ± 50 |
| 18042Z | 804/2 | 073 | |||
| 14031Z | 403/1 | 074 | |||
| 14032Z | 403/2 | 075 | |||
| 14041Z | 404/1 | 076 | |||
| 14042 Z | 404/2 | 077 | |||
| 13051Z | 305/1 | 078 | |||
| 14031 U | 403/1 | Устройство детектирования УДЖГ-211/3 Госреестр № 37200-08 | 023 | от 1,0-104 до 3,7^ 108 | 5 = ± 50 |
| 14032U | 403/2 | 024 | |||
| 14041 U | 404/1 | 025 | |||
| 14042 U | 404/2 | 026 | |||
| 13051 U | 305/1 | 027 | |||
Таблица 8 - Метрологические характеристики подсистемы АСОТТ-А
| Наименование параметра | Значение |
| Диапазон измерения величины массового расхода течи, кг/ч | от 114 до 1140 |
| Время обнаружения и измерения массового расхода течи в диапазоне измерения, ч, не более | 1 |
| Наименование параметра | Значение |
| Пределы допускаемой основной относительной погрешности измерения величины массового расхода течи (при доверительной вероятности 0,95, % | ±(02 + 4-2(G -) 1-юо |
| [ ” G + 5,88 (GB - Gн )J ’ где G - значение измеряемого массового расхода течи, кг/ч; GB и Gh - соответственно верхний и нижний пределы диапазона измерения массового расхода течи теплоносителя, кг/ч |
Таблица 9 - Состав ИК подсистемы АСОТТ-Ак
| № ИК | Контролируемое помещение | Состав ИК | Диапазон измерения ИК, Дб | Пределы допускаемой абсолютной погрешности ИК, Дб |
| Усилитель нормализующий логарифмический УС-01 Госреестр № 51762-12 | ||||
| Зав. № | ||||
| 5151 5152 5153 5154 | 804/1 | C113 | от 40 до 110 | А = ± 3 |
| 5155 5156 5157 5158 | C114 | от 40 до 110 | А = ± 3 | |
| S1S9 S1S10 | C105 | от 40 до 110 | А = ± 3 | |
| S1W1 S1W2 | 504/1 | |||
| S1C1 S1C2 S1C3 S1C5 | 404/1 | C115 | от 40 до 110 | А = ± 3 |
| S1C6 S1C7 S1C8 S1C10 | C102 | от 40 до 110 | А = ± 3 | |
| S1C11 S1C12 | C106 | от 40 до 110 | А = ± 3 | |
| S2U2 S1U2 | 305/1 | C108 | от 40 до 110 | А = ± 3 |
| S1C9 S1C4 | 404/1 |
| № ИК | Контролируемое помещение | Состав ИК | Диапазон измерения ИК, Дб | Пределы допускаемой абсолютной погрешности ИК, Дб |
| Усилитель нормализующий логарифмический УС-01 Госреестр № 51762-12 | ||||
| Зав. № | ||||
| S1P1 S1P2 | 208/1 | C104 | от 40 до 110 | Д = ± 3 |
| S1P3 S1P4 | 208/2 | |||
| S1P5 S1P6 | 208/3 | C101 | от 40 до 110 | Д = ± 3 |
| S1P7 S1P8 | 208/4 | |||
| 5251 5252 5253 5254 | 804/2 | C103 | от 40 до 110 | Д = ± 3 |
| 5255 5256 5257 5258 | C110 | от 40 до 110 | Д = ± 3 | |
| S2S9 S2S10 | C111 | от 40 до 110 | Д = ± 3 | |
| S2W1 S2W2 | 504/1 | |||
| S2C1 S2C2 S2C3 S2C5 | 404/2 | C116 | от 40 до 110 | Д = ± 3 |
| S2C6 S2C7 S2C8 S2C10 | C117 | от 40 до 110 | Д = ± 3 | |
| S2C11 S2C12 | C118 | от 40 до 110 | Д = ± 3 | |
| S1U1 S2U1 | 305/1 | C107 | от 40 до 110 | Д = ± 3 |
| S2C9 S2C4 | 404/2 | |||
| S2P1 S2P2 | 208/5 | C109 | от 40 до 110 | Д = ± 3 |
| S2P3 S2P4 | 208/6 |
| № ИК | Контролируемое помещение | Состав ИК | Диапазон измерения ИК, Дб | Пределы допускаемой абсолютной погрешности ИК, Дб |
| Усилитель нормализующий логарифмический УС-01 Госреестр № 51762-12 | ||||
| Зав. № | ||||
| S2P5 S2P6 | 208/7 | C112 | от 40 до 110 | А = ± 3 |
| S2P7 S2P8 | 208/8 |
Таблица 10 - Метрологические характеристики подсистемы АСОТТ-Ак
| Наименование параметра | Значение |
| Диапазон измерения величины массового расхода течи, кг/ч | от 114 до 1140 |
| Время обнаружения и измерения массового расхода течи в диапазоне измерения, ч, не более | 1 |
| Пределы допускаемой основной относительной погрешности измерения величины массового расхода течи (при доверительной вероятности 0,95), % | ( 3,58 (G в — G,) ^ ±02 1 v В н' ■ 100 |
| [’* G + 5,38 (G, — G, )J ’ где G - значение измеряемого массового расхода течи, кг/ч; Gв и GH - соответственно верхний и нижний пределы диапазона измерения массового расхода течи теплоносителя, кг/ч |
Таблица 11 - Метрологические и технические характеристики системы АСОТТ
| Наименование параметра | Значение |
| Диапазон измерения величины массового расхода течи, кг/ч | от 114 до 1140 |
| Время обнаружения и измерения массового расхода течи с момента возникновения течи в диапазоне измерения, ч, не более | 1 |
| Пределы допускаемой основной относительной погрешности измерения массового расхода течи (при доверительной вероятности 0,95) при нормальных значениях влияющих величин*, % | ( 1,58 (G, — G ) ^ ±03 + -100 |
| — 1 / ч 1 \J\J. { G + 3,38 (GB — G, )) где G - значение измеряемого массового расхода течи, кг/ч; GB и GH - соответственно верхний и нижний пределы диапазона измерения массового расхода течи теплоносителя, кг/ч | |
| Показатели надежности: - среднее время наработки на отказ, ч, не менее | 10 000 |
| Наименование параметра | Значение |
| - среднее время восстановления, ч, не более - средний срок службы, лет, не менее | 8 30 |
| Электропитание комплекса технических средств АСОТТ: - номинальное значение напряжения, В - допустимое отклонение значения напряжения, % - частота питания сети, Гц | 220 (однофазное) от минус 15 до плюс 10 50±1 |
| Рабочие условия эксплуатации | по ГОСТ 29075-91 |
Таблица 12 - Параметры среды в помещениях КМПЦ
| Параметр | Значение |
| Температура воздуха при нормальных условиях эксплуатации энергоблока (НЭ) и нарушении нормальных условий эксплуатации энергоблока (ННЭ), °С: - помещения 404/1, 404/2, 305/1, 804/1, 804/2, 504/1 - помещения 403/1, 403/2 - помещения 208/1-208/8 | от 20 до 280 от 20 до 200 от 20 до 130 |
| Давление (разрежение) при НЭ, кПа | до минус 0,2 |
| Избыточное давление при ННЭ, кПа: - помещения 404/1, 404/2, 305/1, 804/1, 804/2, 504/1 - помещения 403/1, 403/2, 208/1-208/8 | до 30 до 2 |
| Абсолютная влажность, кг/м : - помещения 404/1, 404/2, 305/1, 804/1, 804/2, 504/1 - помещения 403/1, 403/2 - помещения 208/1-208/8 | до 0,3 до 1,0 до 0,8 |
| Мощность экспозиционной дозы у-излучения при НЭ, А/кг | до 10-3 |
| Мощность экспозиционной дозы у-излучения при ННЭ, А/кг | до 2 |
Таблица 13 - Параметры среды в трубопроводах пробоотбора из помещений КМПЦ в зоне обслуживаемых помещений
| Параметр | Значение |
| Расход воздушной смеси через сечение трубопровода пробоотбора, л/мин | от 15 до 50 |
| Температура воздушной смеси при НЭ, °С | от 20 до 50 |
| Температура воздушной смеси при ННЭ, °С | от 20 до 60 |
| Давление (разрежение) при НЭ, кПа | до минус 0,2 |
| Избыточное давление при ННЭ, кПа | до 30 |
| Относительная влажность при НЭ при температуре 25 °С, отбор из пом. 404/1, 404/2, 403/1, 403/2, 208/1-208/8, % | от 20 до 70 |
| Относительная влажность при НЭ при температуре 25 °С, отбор из пом. 804/1, 804/2, % | от 20 до 50 |
| Параметр | Значение |
| Температура воздуха, °С | до 40 |
| Относительная влажность воздуха при температуре (20 ± 5) °С, % | до 50 |
| Давление воздуха, кПа | от 84 до 107 |
| Мощность дозы излучения, Гр/с | до 1,4х10-7 |
| Амплитуда вибрации частотой до 25 Гц, мм | до 0,1 |
Таблица 15 - Требования к помещениям, предназначенным для размещения вычислительных комплексов и устройств обработки сигналов АСОТТ
| Параметр | Значение |
| Температура воздуха, °С: при НЭ при ННЭ | 25±5 от 5 до 40 |
| Относительная влажность, %: при НЭ при ННЭ | до 50 до 75 |
| Атмосферное давление, кПа | от 84 до 107 |
| Внешние постоянные или переменные с частотой 50 Гц магнитные поля напряжённостью, А/м | до 400 |
| Вибрация с частотой до 25 Гц и амплитудой, мм | до 0,1 |
* Нормальные значения величин, влияющих на погрешность измерения:
• Нормальные климатические условия вне здания энергоблока на промплощадке АЭС - в соответствии с п.3.2, п.3.8 по ГОСТ 15150-69 для исполнения У1;
• Нормальные климатические условия в помещениях энергоблока с компонентами системы - в соответствии с таблицами 12, 13, 14, 15 настоящего документа;
• Нестабильность режимов работы технологического оборудования КМПЦ (мощность реакторной установки, производительность насосов питательных и ГЦН КМПЦ, производительность приточных, вытяжных и рециркуляционных вентиляционных систем в контролируемых помещениях КМПЦ, производительность систем охлаждения воздушной среды в контролируемых помещениях КМПЦ, производительность систем продувки и расхолаживания КМПЦ) - изменение значения параметра режима работы (мощности, производительности) хотя бы одного вида оборудования в течение интервала времени измерения (1 час) в пределах ±20 % относительно значения параметра в начальный момент интервала измерения;
• Нестабильность значения массового расхода течи - изменение значения массового расхода течи в течение интервала времени измерения (1 час) в пределах ±20 % относительно значения массового расхода течи в начальный момент интервала измерения.
Отклонение значений параметров любой из указанных величин, влияющих на погрешность измерения, за пределы области нормальных значений может вызывать дополнительную погрешность измерения значения массового расхода течи, равное по значению основной погрешности, заданной в таблице 11, независимо от значений остальных влияющих величин. При этом значение суммарной дополнительной погрешности, вносимое в общую погрешность измерения за счет различных влияющих величин, определяется как сумма частных дополнительных погрешностей за счет соответствующих влияющих величин.
Знак утверждения типа наносится на титульные листы документации на систему обнаружения течи теплоносителя автоматизированную полномасштабную энергоблока №1 Смоленской АЭС типографским способом.
| № п/п | Наименование | Кол-во | Примечание |
| 1 | Система обнаружения течи теплоносителя автоматизированная полномасштабная энергоблока №1 Смоленской АЭС | 1 шт. | - |
| 2 | Паспорт | 1 экз. | - |
| 3 | Руководство по эксплуатации | 1 экз. | - |
| 4 | Методика поверки | 1 экз. | - |
осуществляется в соответствии с документом МП 57990-14 «Система обнаружения течи теплоносителя автоматизированная полномасштабная энергоблока №1 Смоленской АЭС. Методика поверки», утвержденным ФГУП «ВНИИМС» в мае 2014 г.
Средства поверки - по НД на измерительные компоненты:
- Компаратор напряжений Р3003 (Госреестр № 7476-91);
- Образцовая термопара по ГОСТ 8.585-2001;
- Термометр лабораторный ТЛ-1 (Госреестр № 194-04): диапазон измерений температуры от 0 до 55 °С, цена деления 0,5 °С;
- Эталонный динамический генератор влажного газа «Родник-2» (Госреестр № 6321-77): диапазон воспроизведения относительной влажности воздуха от 0 до 100 %, пределы допускаемой основной абсолютной погрешности воспроизведения относительной влажности воздуха (создания паровой газовой смеси) ± 0,5 %;
- Термостат переливной прецизионный ТПП-1.1 (Госреестр № 33744-07): нестабильность поддержания температуры ± 0,01 %;
- Термостат переливной прецизионный ТПП-1.3 (Госреестр № 33744-07): нестабильность поддержания температуры ± 0,01 %;
- Термопреобразователь сопротивления платиновый эталонный ПТСВ 2-ого разряда, (Госреестр № 23040-07): диапазон измерений температуры от минус 60 до 100 °С, доверительные границы приведенной к диапазону измерений погрешности измерений температуры ± 0,02 %;
- Измеритель температуры прецизионный МИТ 2.05 (Госреестр № 29933-05): пределы допускаемой основной абсолютной погрешности измерений температуры ± (0,004+10-5|t|)°C, где t - значение измеряемой температуры, °С;
- Генератор сигналов специальной формы АКИП-3402 (Госреестр № 40102-08): диапазон воспроизведения частоты переменного тока от 10 Гц до 80 кГц, пределы допускаемой погрешности установки частоты ± 20-10-6 , диапазон установки амплитуды от 5 до 200 мВ;
- Вольтметр универсальный цифровой В7-78/1 (Госреестр № 31773-06): диапазон измерений напряжения переменного тока от 0 до 10 В, пределы допускаемой абсолютной погрешности измерений напряжения переменного тока ± (0,06 % ик + 0,03 % ид), где ик -измеренное значение напряжения переменного тока, В, ид - верхнее значение диапазона измерений;
- Эталонные источники ОСГИ в соответствии с ГОСТ 8.033-96 (активность от 10 до 105 Бк, погрешность ±5 %);
- Комплект рабочих эталонов 2-го разряда типа 1 П9 и 1 С0, погрешность ±5 %;
- Ротаметр типа РМ-2,5 ГУЗ по ГОСТ 13045-81, класс точности 4.
Сведения приведены в документе «Методика измерений массового расхода и определения координат местоположения течи с использованием системы обнаружения течи теплоносителя автоматизированной полномасштабной энергоблока №1 Смоленской АЭС» 1003.010 МИ. Свидетельство об аттестации № 01.00225/206-125-14 от 12.05.2014 г.
Нормативные и технические документы, устанавливающие требования к системе обнаружения течи теплоносителя автоматизированной полномасштабной энергоблока №1 Смоленской АЭС
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
ГОСТ 29075-91 Системы ядерного приборостроения для атомных станций. Общие требования
Осуществление деятельности по обеспечению безопасности при чрезвычайных ситуациях (в том числе выполнение работ по выявлению мест повреждения и течи в технологическом оборудовании).
