Сигнализаторы элегаза DILO мод. 3-026-R002, 3-026-R100, 3-026-R114/3-026-R115, 57993-14

Назначение

Сигнализаторы элегаза DILO модификации 3-026-R002, 3-026-R100, 3-026-R114/3-026-R115 (далее - сигнализаторы), предназначены для непрерывного измерения объемной доли элегаза (SF6) в воздухе и сигнализации о превышении установленных уровней сигнализации элегаза в воздухе, а также для формирования управляющего воздействия для включения (отключения) исполнительных устройств посредством замыкания (размыкания) контактов реле.

Описание

Принцип действия сигнализаторов модификации 3-026-R002 основан на различии скорости звука в воздухе - 330 м/с, и в элегазе - 130 м/с. Измеренное значение скорости звука преобразуется в содержание элегаза с помощью микропроцессора. Работа датчика элегаза в сигнализаторах модификации 3-026-R100 основана на принципе захвата отрицательных ионов, образующихся в результате ионизации молекул элегаза. Принцип действия сигнализаторов модификации 3-026-R114/3-026-R115 основан на поглощении молекулами элегаза инфракрасного излучения.

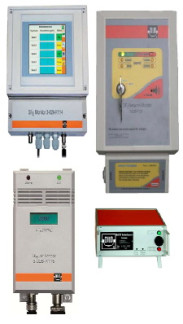

Модификация 3-026-R002 выпускается в виде стационарного устройства на лицевой панели которого располагаются: сетевой индикатор, передатчик звуковых сигналов, индикатор

световой сигнализации, два светодиода, сообщающие о повреждениях устройства. На задней панели сигнализатора расположены: разъем для подключения к электрической сети, разъем для подключения исполнительных устройств, переключатель подачи питания,

разъем для подсоединения газового шланга.

Модификация 3-026-R100 выпускается в виде устройства, предназначенного для установки на вертикальной поверхности и имеет встроенный блок питания . На лицевой панели сигнализатора расположены 6 светодиодов: зеленый - индикатор готовности к работе, красный

- индикатор аварийной сигнализации и неисправности устройства, 4 желтых - индикаторы превышения порогов срабатывания сигнализатора. На левой боковой поверхности расположен штуцер газового входа, на правой боковой поверхности - штуцер газового выхода. На нижней панели расположены разъемы для подключения исполнительных устройств.

Модификация 3-026-R114/3-026-R115 состоит из сетевого монитора и подключаемого к нему сенсора. Сетевой монитор и сенсор предназначены для установки на вертикальной поверхности. На лицевой панели сетевого монитора расположен сенсорный экран, отображающий интерфейс устройства. С помощью интерфейса осуществляется контроль и управление сенсором, а также просмотр информации, поступающей с него. На нижней панели сетевого монитора расположены: разъем для подключения электропитания, разъем для подключения сенсора, а также разъемы для подключения исполнительных устройств. На лицевой панели сенсора расположены дисплей, зеленый светодиод- индикатор включения

сенсора и красный светодиод — индикатор превышения порога срабатывания сигнализации. На нижней панели сенсора расположены разъемы для подключения к сетевому монитору.

Лист№ 4 всего листов 8

Рисунок 4. Внешний вид сенсора модификации 3-026-R114/3-026-R115

Программное обеспечение

ПО сигнализаторов DILO всех модификаций является встроенным.

ПО сигнализатор DILO, модификации 3-026-R114/3-026-R115 состоит из ПО сенсора (AV10_1.6) и ПО сетевого монитора (3-026-Raumuberwachung_Galilei_V1.2, 3-026-MODBus_Com_V1.2 C8051F206 V1.2).

ПО сигнализаторов DILO модификаций 3-026-R002 обеспечивает:

-    прием и обработку измерительной информации от первичных измерительных преобразователей;

-    расчет объемной доли гексафторида серы в анализируемом воздухе;

-    управление оптической, звуковой и дистанционной сигнализацией;

-    контроль работы мембранного насоса, процессора;

-    измерение и контроль температуры окружающей среды;

-    индикацию неисправности устройства (сообщение об ошибке).

ПО сигнализаторов DILO модификаций 3-026-R100 обеспечивает:

-    прием и обработку измерительной информации от первичных измерительных преобразователей;

-    расчет объемной доли гексафторида серы в анализируемом воздухе;

-    управление оптической, звуковой и дистанционной сигнализацией;

-    хранение и передачу данных на внешнее устройство;

-    изменение параметров измерения;

-    индикацию неисправности устройства (сообщение об ошибке);

-    автоматический запуск первого цикла измерения;

-    сброс и очистку условий возникновения сигнализации и возникновения ошибок.

ПО сенсора сигнализаторов DILO модификаций 3-026-R114/3-026-R115 обеспечивает:

-    прием и обработку измерительной информации от первичных измерительных преобразователей;

-    расчет объемной доли гексафторида серы в анализируемом воздухе;

-    вывод результатов измерения на табло сенсора сигнализатора;

-    управление оптической, звуковой и дистанционной сигнализацией;

-    хранение и передачу данных на внешнее устройство;

-    изменение параметров измерения;

-    индикацию неисправности устройства (сообщение об ошибке);

-    отображение адреса шины на табло сенсора сигнализатора

ПО сетевого монитора сигнализаторов DILO, модификации 3-026-R114/3-026-R115 обеспечивает:

-    управление встроенным ПО;

-    отображение на кране сетевого монитора сигналов контроля и тревоги;

-    регистрация встроенного ПО;

-    отображение на кране сетевого монитора статуса сенсора сигнализатора;

-    отображение на экране сетевого монитора адреса шины сенсора сигнализатора;

-    перепрограммирование адреса шины сенсора сигнализатора;

-    отображения на экране сетевого монитора сообщения об ошибках;

-    управление меню сигнализатора.

Уровень защиты ПО газоанализаторов соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при их нормировании.

Технические характеристики

1) Уровни срабатывания сигнализации и пределы допускаемой основной погрешности срабатывания сигнализаторов DILO, модификаций 3-026-R002 и 3-026-R100 представлены в Таблице 2.

Таблица 2.

2) Диапазоны измерений, уровни срабатывания сигнализации и пределы допускаемой основной погрешности сигнализаторов DILO, модификации 3-026-R114/3-026-R115 приведены в таблице

3.

Таблица 3.

3)    Вариация показаний (для модификации 3-026-R114 / 3-026-R115), в долях от пределов допускаемой основной погрешности, не более    0,5

4)    Время прогрева сигнализаторов всех модификаций, мин, не более    10

5)    Время срабатывания сигнализации сигнализаторов всех

модификаций, с, не более    60

6)    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 0С от номинальной температуры 20 оС в пределах рабочих условий, в долях от пределов допускаемой основной погрешности    0,5.

7)    Напряжение питания переменного тока: (230±23) В частотой (50±1) Гц.

8)    Потребляемая электрическая мощность в соответствии с таблицей 4.

Таблица 4.

9) Габаритные размеры и масса в соответствии с таблицей 5.

Таблица 5.

10)    Средняя наработка на отказ, ч, (при доверительной вероятности 0,95)    10000

11)    Условия эксплуатации приведены в таблице 6:

Таблица 6

Знак утверждения типа

Знак утверждения типа наносится на титульный лист Руководства по эксплуатации станции типографским способом и в виде наклейки на корпус сигнализаторов.

Комплектность

Комплектность поставки приведена в таблице 7.

Таблица 7.

Поверка

осуществляется по документу МП-242-1559-2013 «Сигнализаторы элегаза DILO, модификации

3-026-R002, 3-026-R100, 3-026-R114/3-026-R115. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12 февраля 2013 г.

Основные средства поверки:

-    ГСО 10162-2012 состава гексафторид серы/воздух, по ТУ 6-16-2956-92.

-    Поверочный нулевой газ (ПНГ) - воздух по ТУ 6-21-5-85,

Нормативные и технические документы, устанавливающие требования к сигнализаторам элегаза DILO

1    ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».

2    ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

3    Техническая документация фирмы — изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
