Датчики расхода газа DYMETIC-1223M, 57997-14

Назначение

Датчики расхода газа «БУМЕТ1С-1223М» (далее - датчики) предназначены для измерения и преобразования в электрический числоимпульсный (с нормированной ценой импульса) или кодовый сигнал объёма газа в рабочих условиях.

Описание

Принцип действия датчиков основан на преобразовании скорости потока газа в рабочих условиях одной или двумя парами акустических преобразователей датчика (далее -ПА) в электрический сигнал, который детектируется, усиливается, фильтруется и масштабируется микропроцессорным устройством для вычисления объёма измеряемой среды и выдачи нормированного выходного сигнала.

Датчики предназначены для использования в составе счётчиков газа «DYMETIC-9423М», а также, совместно с другими вычислителями или контроллерами, воспринимающими числоимпульсный или кодовый сигнал установленного формата, в составе измерительных комплексов систем учёта газа.

Датчик состоит из преобразователей акустических (далее - ПА), электронного блока и комплекта монтажных частей.

Конструктивно датчики имеют четыре исполнения, отличающиеся конструкцией ПА, способами формирования выходных сигналов, классами точности (далее - кл.), диапазонами условных проходов подсоединяемого трубопровода (далее - Dy) и условными давлениями (далее - Ру):

-    «DYMETIC-1223М-Т» (далее - датчик 1223М-Т), фланцевое и зондовое исполнения, частотный и, опционально, кодовый выход, кл. 1,0; 1,5 и 2,5; D,,, от 50 до 1200 мм, Ру до

10 МПа;

-    «DYMETIC-1223М-К» (далее - датчик 1223М-К), фланцевое и врезное исполнения, частотный и, опционально, кодовый выход, кл. 2,5; Dy от 100 до 500 мм, Ру до 4 МПа;

-    «DYMETIC-1223М-В» (далее - датчик 1223М-В), исполнение типа «сэндвич», частотный и, опционально, RMPC выход, кл. 1,0; 1,5 и 2,5; Dj, от 50 до 200 мм, Ру до 16 МПа;

-    «DYMETIC-1223М-М» (далее - датчик 1223М-М), исполнение типа «сэндвич» со встроенными преобразователями давления и температуры, кодовый выход, кл.1,0; 1,5 и 2,5; Dj, от 50 до 150 мм, Ру до 2,5 МПа.

Электронный блок представляет собой оболочку в виде металлического стакана или цилиндрического металлического корпуса с крышкой, имеющей смотровое окно. Внутри электронного блока размещены печатная плата с электронной схемой и, как опция, встроенный дисплей, расположенный перед смотровым окном. Подключение к устройствам верхнего уровня обеспечивается через кабельный ввод на боковой поверхности электронного блока.

Датчики обеспечивают измерение и передачу в устройство верхнего уровня информации об объёме, формируемой электронной схемой, а также измерение и регистрацию на встроенном жидкокристаллическом знаковом индикаторе (далее - дисплей) текущего значения объёмного расхода измеряемой среды. Датчик 1223М-Т дополнительно обеспечивает измерение и регистрацию на дисплее скорости звука в измеряемой среде.

Датчики могут устанавливаться на открытом воздухе под навесом или в помещениях (объёмах) с отоплением и без (например, металлические помещения без теплоизоляции, помещения узлов учёта газа, термошкафы, боксы и т.д.).

- Кроме датчиков 1223М-К, датчики исполнений 1223М-В и 1223М-М с функцией измерения и регистрации расхода поставляются по специальному заказу.

Соединение датчиков с устройством верхнего уровня осуществляется с помощью четырехжильного кабеля длиной до 300 м. По отдельному заказу длина кабеля может быть увеличена до 500 м.

Область применения - системы коммерческого и технологического учёта природного, нефтяного и других видов газа на производственных, научных, торговых, транспортных предприятиях и организациях и предприятиях в сфере различных услуг (далее - системы учёта газа).

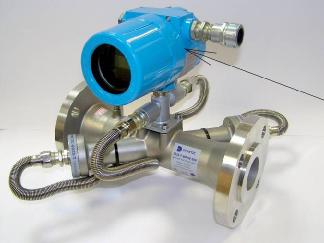

Фотографии исполнений датчика представлены на рисунках 1 - 7.

Место нанесения знака поверки

Место нанесения знака поверки

Место нанесения знака поверки

Место нанесения знака поверки

Место нанесения знака поверки

Место нанесения знака поверки

Программное обеспечение

Датчик имеет микроконтроллер со встроенным программным обеспечением (далее -ПО), выполняющим вычислительные операции в соответствии с назначением датчика и влияющим на его метрологические характеристики. ПО обладает идентификационными признаками и имеет защиту от несанкционированного доступа к результатам измерений.

ПО неизменяемое и несчитываемое. Доступ к ПО датчика отсутствует. Предусмотрено перепрограммирование датчика специальными программно-аппаратными средствами, при этом ранее введённая информация автоматически уничтожается.

Идентификационные данные ПО представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «А» согласно МИ 3286-2010. Метрологически незначимая часть ПО не оказывает влияния на его метрологически значимую часть.

Технические характеристики

Измеряемая среда - горючие газы (природный и нефтяной газ, этан, метан, этилен, аммиак и др.), кислород и негорючие газы (воздух, азот, оксид и диоксид углерода, аргон и др.) температурой от минус 40 до плюс 85 °С (плюс 150 °С - для негорючих газов) при абсолютном рабочем давлении (далее - Рабс) от 0,085 до 10,0 МПа - для горючих и до 16,0 МПа -для негорючих газов. Измеряемая среда должна находиться в однофазном состоянии и быть однородной по физическим свойствам (ГОСТ Р 8.733-2011 п.5.14.8).

Модификации, Бу, Ру, типоразмеры и расходные параметры датчиков представлены в таблицах 2 - 4. По желанию заказчика предусмотрена возможность корректировки значений переходных расходов Qt1 и Qt2, но в пределах диапазона расходов от наименьшего (далее - Qmin) до наибольшего (далее - Qmax).

Датчики допускают перегрузку по расходу до 1,1 Qmax, при этом относительная погрешность измерения объёма 5у в диапазоне расходов Qmax < Q < 1,1Qmax не превышает ± 2,5 %.

Датчики имеют три исполнения по величине 5у, представленные в таблице 5:

-    «DYMETIC-1223M-1,0» (класс точности 1,0);

-    «DYMETIC-1223M-1,5» (класс точности 1,5);

-    «DYMETIC-1223M-2,5» (класс точности 2,5).

Таблица 5 - 5у в зависимости от классов точности и Dv

Приведённая погрешность датчика при измерении расхода    не более ± 5,0 %. Относительная погрешность датчика 1223М-Т

при измерении скорости звука в измеряемой среде    не более ± 1,0 %.

Относительная погрешность датчика 1223М-М при измерении давления    не более ± 0,8 %.

Абсолютная погрешность датчика 1223М-М при измерении температуры не более ± 0,6 °С.

Ру и пределы измерения абсолютных давлений датчиками 1223М-М представлены в таблице 6.

Таблица 6 - Ру и пределы измерения абсолютных давлений датчиками 1223М-М

Диапазон температур измеряемой среды:

-    для датчиков 1223М-Т, 1223М-К и 1223М-М    от минус 40 до плюс 85 °С

-    для датчиков -1223М-В    от минус 40 до плюс 85 °С

(до плюс 150 °С по специальному заказу).

Выходные сигналы:

•    датчиков 1223МЛ1, 1223М-К, 1223М-В:

-    числоимпульсные частотой от 1 до 1100 Гц, выход оптоизолированный типа «сухой контакт»;

-    кодовые установленного формата: интерфейс RS485-IS Modbus RTU и (или) Profibus и (или) CAN и (или) (4 - 20) мА + HART (далее - RMPC);

•    датчиков 1223М-М - кодовые установленого формата: цифровой последовательный интерфейс вида «совмещённая токовая петля» и (или) RMPC).

Условия эксплуатации:

-    температура окружающего воздуха    от минус 45 до плюс 50 °С.

-    относительная влажность окружающего воздуха    до 100 %;

*

Питание - постоянный ток напряжением    от 11 до 28 В .

Потребляемая мощность    не более 3,6 В-А.

Средняя наработка на отказ    не менее 50000 ч.

Средний срок службы    не менее 12 лет.

Степень защиты от воздействия пыли и воды по ГОСТ 14254-96    IP57.

Датчики устойчивы к воздействию температуры и влажности окружающего воздуха и имеют группу исполнения С4 по ГОСТ Р 52931-2008, но при температуре окружающего воздуха от минус 45 до плюс 50 °С и относительной влажности 100 % при температуре плюс 35 °С.

Датчики устойчивы к воздействию вибрации и имеют группу исполнения N1 по ГОСТ Р 52931-2008 (частота от 10 до 55 Гц при амплитуде смещения до 0,15 мм).

Датчики имеют взрывозащищённое исполнение, вид взрывозащиты - «d» («взрывонепроницаемая оболочка»), маркировку взрывозащиты «1ExdIIAT6 X».

Знак утверждения типа

наносится на датчик методом сеткографии или любым другим способом, обеспечивающим сохранность в течение всего срока службы, а на титульный лист руководства по эксплуатации с паспортом - типографским способом или штемпелеванием.

Комплектность

Комплектность датчика представлена в таблице 3.

Таблица 7 - Комплектность датчика

Поверка

осуществляется по документу 1223М.00.00.000 МП «Инструкция ГСИ. Датчик расхода газа «DYMETIC-1223М». Методика поверки», утвержденному ГЦИ СИ ФБУ «Тюменский ЦСМ» 20 декабря 2013 г.

В перечень основного поверочного оборудования входят:

-    калибр атор времени транспортного запаздывания «:DYMETIC-1222n», время запаздывания (110- - 4) с, относительная погрешность ± 0,05 %;

-    ячейка измерительная поверочная «DYMETIC-3820», относительная погрешность ± 0,33 %;

-    поверочная газовая установка на расходы от Qmln до Qmax, относительная погрешность ± 0,33 %;

-    частотомер GFC-8131H, диапазон частот от 0,01 Гц до 1,3 ГГц, разрешающая способность 5 • 10-6;

-    устройство микровычислительное «DYMETIC-5123» ТУ 4213-003-12540871-2007,

-    нулевой термостат ТН-1М, абсолютная погрешность ± 0,02 °С;

-    жидкостный термостат СЖМЛ-19/2,5, температура до + 250 °С, абсолютная погрешность ± 0,05 °С;

-    термометр лабораторный нормальный № 3 ТУ 25-2021.003-88, диапазон температур от + 50 до + 100 °С, цена деления 0,1 °С;

-    датчик абсолютного давления RPT 410, (60 - 110) кПа, абсолютная погрешность ± 0,05 кПа;

-    цифровой манометр XP2l-DD-RP, (0 - 200), (0 - 700), (0 - 3000) кПа, относительная погрешность ± 0,1 %.

Сведения о методах измерений

1223М-Т(К, В, М).00.00.000 РЭ «Датчик расхода газа «DYMETIC-1223М Т(К, В, М)». Руководство по эксплуатации с паспортом».

Нормативные и технические документы, устанавливающие требования к датчикам расхода газа «DYMETIC-1223M»

1    ГОСТ 15528-86 «Средства измерений расхода, объема и массы протекающих жидкости и газа. Термины и определения».

2    ТУ 4213-023-12540871-2013. «Датчики расхода газа «DYMETIC-1223М». Технические условия».
