Генератор газовых смесей ГГС-SF6, 58000-14

Назначение

Генератор газовых смесей ГГС - SF6 (в дальнейшем - генератор) является рабочим эталонам 1-го разряда в соответствии с ГОСТ 8.578-2008 и предназначен для воспроизведения значений объемной доли гексафторида серы (SF6) в бинарных газовых смесях в воздухе и азоте.

Описание

Генератор представляет собой динамический газовый смеситель, принцип действия которого заключается в смешении потоков исходного газа и газа-разбавителя, расход которых регулируется и измеряется с помощью регуляторов массового расхода газа.

Требуемые значения расходов по каналам и значения молярной (объемной) доли компонентов в приготавливаемой смеси определяется расчетным путем.

Генератор конструктивно выполнен в одном блоке, в состав которого входят газовая система и блок управления.

Газовая система включает регуляторы массового расхода, систему соединенных трубопроводов из нержавеющей стали (Х 18Н10Т) и смесительную камеру.

Генератор имеет 2 линии подачи газов: один - для газа-разбавителя и один - для исходного газа и выходную линию отбора приготавливаемой газовой смеси.

Блок управления включает электронные платы, связанные между собой, с регуляторами расхода.

Управление может осуществляться как в ручном режиме (управление с лицевой панели), так и в автоматическом (управление от персонального компьютера).

Генератор представляет собой стационарный прибор в обыкновенном исполнении по ГОСТ Р 52931-2008.

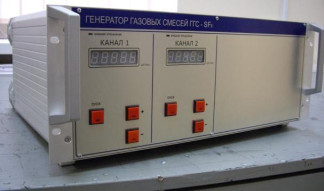

Внешний вид рабочего эталона представлен на рис 1.

Программное обеспечение

Программное обеспечение генератора состоит из двух модулей:

1)    встроенное - программа внутреннего микроконтроллера;

2)    автономное - «ГГС - SF6».

Встроенное программное обеспечение разработано изготовителем специально для решения задачи приготовления газовых смесей методом динамического смешения двух потоков газа.

Автономное программное обеспечение «ГГС - SF6» для персонального компьютера под управлением ОС семейства Windows ® предназначено задания режимов работы генератора газовых смесей ГГС - SF6 , осуществляет сбор заданных параметров, обработку и отображение измеренных данных на экране компьютера, а так же передачу заданных параметров по защищенному интерфейсу связи RS-232. Программное обеспечение является полностью метрологически значимым.

Идентификационные данные программного обеспечения представлены в таблице 1. Таблица 1

Влияние программного обеспечения генератора учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения от преднамеренных или непреднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.

Технические характеристики

Генератор обеспечивает приготовление смесей гексафторида серы (SF6) в азоте (воздухе) с объемной (молярной) долей гексафторида серы (SF6) в диапазоне от 0,1 до 10,0 % .

Пределы допускаемой относительной погрешности объемной (молярной) доли гексафторида серы (SF6) в газовой смеси на выходе генератора ± 3 %.

В качестве исходного целевого газа должен использоваться технически чистый гексафторид серы по ТУ 6-02-1249-83.

В качестве газа-разбавителя должны использоваться технически чистые газы: азот высокой чистоты (по ГОСТ 9293-74 или ТУ 301-07-25-89), воздух (по ТУ 6-21-5-82). В качестве источника газа-разбавителя может использоваться генератор нулевого газа.

Количество каналов измерения и регулирования расхода, диапазоны измерения и регулирования расхода по каналам, пределы допускаемой относительной погрешности генератора при измерении расхода приведены в таблице 2:

Таблица 2

Примечание: значения объемных расходов по каналам приведены для температуры 20 °С и давления 101,3 кПа.

Диапазон коэффициентов разбавления от 10 до 1000. Способ задания диапазона коэффициента разбавления - непрерывный.

лист № 3 всего листов 4

Объемный расход приготавливаемой газовой смеси от 10,1 до 101,0 дм /мин.

Давление газа на входе, МПа 0,25 ±0,05.

Габаритные размеры, мм, не более (длина х ширина х высота): 490x390x200 мм.

Масса, кг, не более 15.

Питание генератора должно осуществляться от сети переменного тока напряжением 220 В, частотой 50 Гц.

Полная потребляемая мощность генератора не более 50 В-А.

Средняя наработка на отказ не менее 5000 ч.

Средний назначенный срок службы не менее 8 лет.

Условия эксплуатации:

-    температура окружающего воздуха от 288 до 298 К (от 15 до 25 °С);

-    атмосферное давление от 84 до 106,7 кПа (от 630 до 800 мм. рт. ст.);

-    относительная влажность окружающей среды не более 85 % при температуре 20

°С.

Знак утверждения типа

Знак утверждения типа наносится на этикетку, приклеенную на корпус генератора липкой аппликацией по ТУ 29.01-46-81 и на эксплуатационную документацию.

Комплектность

Комплект поставки генератора приведен в таблице 3. Таблица 3

Поверка

осуществляется в соответствии с документом по поверке МП-242-1731-2014 "Генератор газовых смесей ГГС - SF6. Методика поверки", утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 1 июня 2014 г.

Основные средства поверки: калибратор расхода газа Cal=Trak SL-800, пределы допускаемой относительной погрешности ± 0,2 %. эталонные установки, входящие в состав Государственного первичного эталона единиц молярной доли и массовой концентрации компонентов в газовых средах ГЭТ 154-11.

Сведения о методах измерений

Методика измерений приведена в документе «Генератор газовых смесей ГГС - SF6. Руководство по эксплуатации», 2014 г.

Нормативные и технические документы, устанавливающие требования к генератору газовых смесей ГГС - SF6

1    ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

2    ГОСТ Р 52931-2008 Приборы контроля регулирования технологических процессов. Общие технические условия.

Рекомендации к применению

оказание услуг по обеспечению единства измерений.
