| Номер в госреестре | 58002-14 |
| Наименование СИ | Установки поверочные |
| Обозначение типа СИ | УПРА |
| Изготовитель | ООО "АСКУР", г.Казань |
| Год регистрации | 2014 |
| Срок свидетельства | 23.07.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Установки поверочные УПРА (далее - установки) предназначены для воспроизведения и передачи единицы объёмного расхода газа (м /ч) с целью поверки и калибровки ротаметров и счётчиков газа.
Принцип действия установки основан на использовании эталонных критических сопел. Установка реализует методику поверки ротаметров по ГОСТ 8.122-99 и счетчиков газа по ГОСТ 8.324-2002.

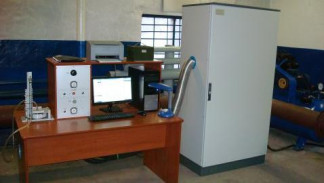

Конструктивно установка состоит из технологического блока, блока генератора расхода и шкафа приборного. Технологический блок состоит из: комплекта ПЭВМ, посадочного места для поверяемых средств измерений, и является рабочим местом поверителя. Технологический блок обеспечивает герметичную стыковку поверяемых средств измерений с установкой и включает в себя посадочные места для ротаметров (расходомеров), а также комплект рукавов со сменными переходниками для подключения счётчиков.
Блок генератора расхода представляет собой совокупность генератора расхода, ресиверов, трубной обвязки, фильтров и запорной арматуры. Основное назначение блока генератора расхода - обеспечение создания в проточном тракте установки потока воздуха с необходимым расходом.
Шкаф приборный предназначен для размещения в нём следующих элементов установки:
- узла эталонных критических сопел;
- комплекта измерительных приборов;
- комплекта отсечных устройств;
- блоков питания и электронных плат.
Воздух из помещения, проходит через генератор расхода, набор эталонных средств измерений, поверяемый ротаметр или счётчик газа и возвращается в помещение или выходит за его пределы.
Поверка может проводиться в ручном или автоматизированном режимах.
Лист №2 Всего листов 4
Виды исполнений, условные обозначения и отличительные особенности установок приведены в таблице 1.
Таблица 1
| Исполнение | Диапазон расхода, м3/ч | Поверяемые приборы | Режим поверки | Количество одновременно поверяемых приборов, шт | Тип генератора расхода |
| УПРА-ХХ | 0,008-65 | Ротаметры | Автоматизиро ванный | 1 | Компрессор |
| УПРА-ХХ-Р | 0,008-65 | Ротаметры | Ручной | 1 | Компрессор |
| УПРА-ХХ-СГ -N | 0,016-65 | Счетчики | Автоматизиро ванный | от 1 до 6 включительно | Вакуум-насос |
| УПРА-ХХ-СГ-Р | 0,016-65 | Счетчики | Ручной | 1 | Вакуум-насос |
| УПРА-ХХ-У -N | 0,008-65 | Ротаметры, счетчики | Автоматизиро ванный | счетчики: от 1 до 6 включительно ротаметры (расходомеры) - 1 | Вакуум-насос, компрессор |
| УПРА-ХХ-У-Р | 0,008-65 | Ротаметры, счетчики | Ручной | счетчики: 1; ротаметры (расходомеры) - 1 | Вакуум-насос, компрессор |
Примечание. В условном обозначении конкретной установки вместо символов «ХХ» в соответствии с заказом проставляются цифры, определяемые верхним пределом расхода установки, вместо символа «N» в соответствии с заказом проставляется количество одновременно поверяемых приборов.
Программное обеспечение (ПО) реализует алгоритм проведения поверки, выполняет вычислительные операции в соответствии с ГОСТ 8.586.5-2005, документирует результаты поверки с возможностью вывода на печать, ведет базу данных.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| Программное обеспечение -установки поверочные УПРА | ПО УПРА | 1.02 | 123bc6d1574786da12a3beba 3e69736c | MD5 |
Влияние программного обеспечения на метрологические характеристики установки поверочной УПРА составляет 8 =0,00095 %.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.
| Диапазон воспроизводимого расхода, м3/ч | от 0,008 до 65 |
| Количество одновременно поверяемых приборов, шт. | счётчиков: от 1 до 6; ротаметров: 1 |
| Пределы допускаемой относительной погрешности установки, %, не более | ± 0,3 |
| Условия эксплуатации: закрытое отапливаемое помещение при следующих параметрах окружающей среды (воздуха): температура в пределах, °С атмосферное давление в пределах, кПа относительная влажность в пределах, % изменение (дрейф) температуры воздуха в поверочном помещении и рабочей среды °С/ч, не более | от плюс15 до плюс 25 от 84 до 106,7 от 30 до 80 1 |
| Электропитание - сеть переменного тока, частота, Гц напряжение, В | 50±1 380 и 220 ±10 %; |
| Потребляемая электрическая мощность, кВт, не более | 12 |
| Габаритные размеры (длина х ширина х высота), мм, не более Технологический блок и шкаф приборный Генератор расхода | 5000х1000х2000 1500х1500х1000 |
| Масса, кг, не более | 500 |
| Средний срок службы, лет, не менее | 10 |
наносят на табличку методом шелкографии или другим типографским способом, которую размещают на задней панели технологического блока установки и на эксплуатационные документы.
| №№ | Наименование | Кол. |
| 1 | Установка УПРА: -технологический блок в сборе; -генератор расхода в сборе; -шкаф приборный в сборе; | 1 ед. |
| 2 | Комплект сменных частей (переходники, спецключи, заглушки) | 1комплект |
| 3 | Диск с ПО установки | 1 шт. |
| 4 | Паспорт и руководство по эксплуатации установки | 1 экз. |
| 5 | Методика поверки | 1 экз. |
осуществляется по документу УПРА.01.02МП «Рекомендация. ГСИ. Установки поверочные УПРА. Методика поверки», утвержденному ГЦИ СИ ФБУ «ЦСМ Татарстан» 11 июня 2014 г.
Перечень средств измерений, применяемых при поверке:
- Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2013 (ФГУП ВНИИР), с расширенной неопределенностью 0,092 % и диапазоном измерений от 0,003-10000 м3/ч.
Нормативные и технические документы, устанавливающие требования к установкам поверочным УПРА
1. ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.
2. ГОСТ 8.324-2002 ГСИ. Счетчики газа. Методика поверки.
3. ГОСТ 8.122-99 ГСИ. Ротаметры. Методика поверки.
4. ТУ 4213-001-64012934-2014 Установки поверочные УПРА.
