Установка поверочная для поверки счетчиков газа МСПУ, 58010-14

Назначение

Установка поверочная для поверки счетчиков газа МСПУ предназначена для воспроизведения единицы объемного расхода газа.

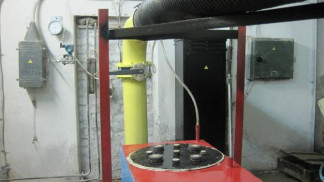

Описание

Принцип действия установки основан на сопоставлении результатов одновременных измерений расхода (объема) потока рабочей среды поверяемым расходомером (счетчиком) и эталонным средством измерений, включенными последовательно в измерительной магистрали.

В качестве эталонного средства в установке используется набор сопел, работающих в докритическом режиме. Перед соплами поддерживается постоянное избыточное давление (100 мм вод. ст.) равное давлению, при котором сопла были ранее откалиброваны. За эталонное значение объема принимается результат интегрирования эталонного расхода по времени истечения. Этот эталонный объем сравнивается с показаниями поверяемого счетчика и в результате сравнения определяется погрешность счетчика.

Для упрощения расчетов при выполнении поверки задается время, в течение которого определенный набор сопел пропускает фиксированный объем и погрешность счетчика определяется по разности эталонного времени, указанного в свидетельстве и действительного времени, замеренного оператором.

С целью предотвращения несанкционированного вмешательства и искажения результатов измерений, все средства измерений, входящие в состав установки, опломбированы.

В состав установки входят следующие средства измерений: датчик давления «Метран-150СО», диапазон измерений от 0 до 1 кПа, основная приведенная погрешность ±0,2 % (Госреестр№32854-09); барометр-анероид метеорологический БАММ-1, диапазон измерений от 80 кПа до 106 кПа, цена деления 0,1 кПа, абсолютная погрешность ±0,2 кПа (Госреестр №5738-76); термометр ртутный стеклянный лабораторный ТЛ-4, диапазон измерений от 0 °С до плюс 55 °С, цена деления 0,1 °С, класс точности 1 (Госреестр №303-91); микроманометр ММН-240 (Госреестр 44171-10).

Технические характеристики

Рабочая среда    атмосферный воздух

Диапазон воспроизводимого расхода, м3/ч    от 4 до 1000 Пределы допускаемой относительной погрешности установки во всем диапазоне

воспроизведения расхода, %    ±0,5 Условия эксплуатации:

-    давление рабочей среды    атмосферное

-    температура, °С    от плюс 10 до плюс 30

-    относительная влажность, %    до 80 Габаритные размеры, мм, не более    3000х5000х2000 Масса, кг, не более    600 Питания вентилятора:

-    напряжение, В    220/380

-    частота, Гц    50±1

-    потребляемая мощность, кВт    6,3 Средний срок службы, лет    не менее 10 Средняя наработка на отказ, ч    18000

Комплектность

Комплект поставки:

1    Установка поверочная для поверки счетчиков газа МСПУ

1 шт. 1 шт. 1 шт. 1 шт.

1 шт.

2    Методика поверки

3    Руководство по эксплуатации

4    Свидетельство о поверке сопел

5    Комплект эксплуатационной документации на составные части установки

Поверка

осуществляется по документу МП 0141-13-2014 «Инструкция. ГСИ. Установка поверочная для поверки счетчиков газа МСПУ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» «18» апреля 2014 г.

В перечень основного поверочного оборудования входят:

-    Государственный первичный эталон единиц объемного и массового расходов газа ГЭТ 118-2013, диапазон расхода 0,003-16000 м3/ч, СКО 3,5-10-4-5-10-4, НСП 4-10-4;

-    мегаомметр М4100/4, диапазон измерений от 0 до 200 МОм, класс точности 1;

-    датчик давления Метран-150С0, диапазон измерений избыточного давления от 0 до 1 кПа, ;

-    манометр образцовый деформационный, верхний предел измерений 1 кгс/см , число делений шкалы 100 у.е., класс точности 0,4;

-    термометр лабораторный по ГОСТ 28498-90, диапазон измерений от 0 °С до плюс 55 °С, цена деления 0,1 °С, класс точности 1;

-    барометр-анероид метеорологический БАММ-1, диапазон измерений от 80 кПа до 106 кПа, цена деления 0,1 кПа, абсолютная погрешность ±0,2 кПа.

Сведения о методах измерений

Установка поверочная для поверки счетчиков газа МСПУ. Руководство по эксплуатации. РЭ МСПУ.

Нормативные и технические документы, устанавливающие требования к установке поверочной для поверки счетчиков газа МСПУ

1    ГОСТ Р 8.618-2006 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа.

2    Техническая документация ОАО «Костромская областная энергетическая компания»

Рекомендации к применению

Передача единицы величины в соответствии с государственной поверочной схемой по ГОСТ Р 8.618-2006.
