Государственный реестр средств измерений

Установки поверочные автоматизированные для счетчиков газа АПУ-Г, 58015-14

58015-14
Установки поверочные автоматизированные для счетчиков газа АПУ-Г (далее — установки) предназначены для воспроизведения и измерения объема газа.
Документы
Карточка СИ
Номер в госреестре 58015-14
Наименование СИ Установки поверочные автоматизированные для счетчиков газа
Обозначение типа СИ АПУ-Г
Изготовитель ООО "Росэнергоучет", г.Белгород
Год регистрации 2014
Срок свидетельства 23.07.2019
МПИ (интервал между поверками) 2 года
Описание типа скачать

Назначение

Установки поверочные автоматизированные для счетчиков газа АПУ-Г (далее — установки) предназначены для воспроизведения и измерения объема газа.

Описание

Принцип действия установок основан на сопоставлении результатов одновременных измерений объема поверочной среды, воспроизводимого с помощью установок, поверяемым расходомером-счетчиком и эталонным счетчиком газа, включенными последовательно в измерительные магистрали.

Установки могут включать в себя следующие средства измерений (далее - СИ):

-    расходомеры-счетчики газа ОР-Уо-Э-Г (Госреестр № 19320-12), расходомеры-счётчики газа турбинные SM-RI (Госреестр № 45894-10), расходомеры-счётчики газа ротационные IRM-1 (Госреестр № 46166-10);

-    преобразователи давления измерительные 3051 (Госреестр № 14061-10), датчики давления Метран-150 (Госреестр № 32854-09), Метран-75 (Госреестр № 48186-11) с пределами допускаемой основной приведенной погрешности измерений давления не более ±0,1 %;

-    преобразователи измерительные влажности и температуры ДВ2 (Госреестр № 25948

11) с пределами допускаемой основной абсолютной погрешности измерений относительной влажности не более ±2 %;

Установки состоят из следующих основных частей:

-    монтажных рам для крепления элементов установки;

-    измерительной части, состоящей из нескольких измерительных линий, включающих в себя эталонные счётчики газа, измерительные каналы температуры, давления и относительной влажности;

-    соединительных трубопроводов;

-    запорной арматуры (клапанов);

-    фильтров газа;

-    устройств управления и контроля положения запорной арматуры;

-    испытательного участка для установки поверяемого счётчика и подсоединения его к установке;

-    устройств для задания потока рабочей среды (воздуходувки, преобразователи частоты, запорная арматура);

-    блока электроники;

-    преобразователя разности давлений для контроля падения давления на поверяемом счетчике газа (является дополнительным оборудованием);

-    модулей ввода данных с датчиков импульсов, преобразователей давления и температуры, модуля коммутации входных сигналов со счетчиков газа с соответствующими каналами измерения установок;

-    системы электропитания установки (шкаф силовой);

-    устройств съёма сигналов с поверяемого счётчика;

-    пневматической системы (блок пневматики и система импульсных трубок);

-    реле давления для контроля давления в пневматической системе;

-    управляющего компьютера и монитора;

Лист № 2 Всего листов 8

-    преобразователя интерфейса, обеспечивающего связь компьютера с остальными

элементами установки;

-    программного обеспечения;

-    принтера для получения протоколов и графиков поверки на бумажном носителе;

-    узла для поверки роторных счетчиков газа, монтируемых при поверке в

вертикальном положении;

-    системы обеспечения сжатым воздухом (является дополнительным оборудованием);

-    системой подготовки потока рабочей среды от высокочастотных колебаний;

-    системой защиты газовых счётчиков от пневматических ударов и превышения по

расходу;

-    комплекта сопроводительной документации.

Устройства создания потока рабочей среды создают поток рабочей среды в установке, который проходит последовательно через поверяемый счетчик и, в зависимости от значения расхода, через один или несколько эталонных счетчиков. Измеряя давление, температуру и время прохождения рабочей среды с помощью программного обеспечения установки рассчитывается значение объема, которое сравнивается с показаниями поверяемых счетчиков. Результаты испытаний заносятся в память компьютера и выводятся на печать в виде протокола.

Рабочая среда в установках АПУ-Г-110 циркулирует по замкнутому циклу. Установки АПУ-Г-110/650М предназначены для применения в качестве мобильного рабочего эталонного средства измерения и располагается в грузовом отсеке автомобиля.

Установки модификаций АПУ-Г-105/6,0-Т имеют в составе термостабилизирующие камеры, предназначенные для поддержания температуры рабочей среды.

Установки имеют модификации и исполнение, представленные в таблице 1.

Таблица 1 - Модификации и исполнение установок

Модификация

установки

Исполнение

АПУ-Г-105/6,0-Т

Установки для поверки бытовых счетчиков

АПУ-Г-105/10

АПУ-Г-110/650М

Установки замкнутого цикла

АПУ-Г-110/1000Б

АПУ-Г-110/1600Б

АПУ-Г-110/2500Б

АПУ-Г-011/650

Установки общепромышленного исполнения

АПУ-Г-011/2500

АПУ-Г-011/6500

АПУ-Г-011/10000

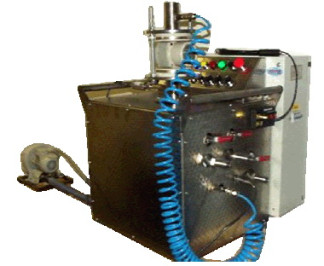

Общий вид установок приведен на рисунках 1-3.

Пломбы предприятия - изготовителя наносятся способом давления на пломбы или путем нанесения специальных наклеек в места, указанные на рисунке 4, для предотвращения несанкционированного вмешательства.

J Размещение xxoDwo вдорудобамя

Лист № 4 Всего листов 8

Программное обеспечение (далее - ПО) установки по аппаратному обеспечению является автономным и входит в состав системы контроля и управления установкой. Система контроля и управления состоит из автоматизированного рабочего места (далее -АРМ) оператора на базе персонального компьютера и шкафа управления. Персональный компьютер АРМ оператора работает под управлением операционной системы Microsoft Windows XP. Прикладным программным обеспечением АРМ оператора системы контроля и управления является программа «ApuMath.dll», которая осуществляет управление функционированием установки, контроль ее параметров во всех режимах работы, долговременное хранение данных о типах средств измерений, результатах поверки, автоматическое формирование протоколов поверки. Система контроля и управления поставляется с установленным и настроенным программным обеспечением.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные ПО

Модификация

установки

Идентификационное наименование ПО

Номер версии ПО

Цифровой идентификатор ПО

АПУ-Г-105/6,0-Т

ApuMath.dll

АПУ-Г-105/6,0-Т

10535

АПУ-Г-105/10

ApuMath.dll

АПУ-Г-105/10

33747

АПУ-Г-110/650М

ApuMath.dll

АПУ-Г-110/650М

46080

АПУ-Г-110/1000Б

ApuMath.dll

АПУ-Г-110/1000Б

50363

АПУ-Г-110/1600Б

ApuMath.dll

АПУ-Г-110/1600Б

13784

АПУ-Г-110/2500Б

ApuMath.dll

АПУ-Г-110/2500Б

44454

АПУ-Г-011/650

ApuMath.dll

АПУ-Г-011/650

64401

АПУ-Г-011/2500

ApuMath.dll

АПУ-Г-011/2500

16884

АПУ-Г-011/6500

ApuMath.dll

АПУ-Г-011/6500

24042

АПУ-Г-011/10000

ApuMath.dll

АПУ-Г-011/10000

2302

Уровень защиты ПО - высокий по Р 50.2.077-2014.

Технические характеристики

Таблица 3 - Метрологические и технические характеристики

Наименование характеристики

Значение

Рабочая среда

воздух при атмосферном давлении

Пределы измерений объемного расхода, м3/ч

см. Таблица 4

Абсолютное давление рабочей среды, кПа, не более

110

Температура рабочей среды, °С:

-    для установок модификации АПУ-Г-105/6,0-Т

-    для остальных модификаций

от минус 10 до плюс 50 от 15 до 25

Относительная влажность рабочей среды, %:

-    для установок модификации АПУ-Г-105/6,0-Т

-    для остальных модификаций

не более 2,5 от 30 до 80

Количество применяемых эталонных счётчиков, штук

от 1 до 6

Наименование характеристики

Значение

Пределы допускаемой относительной погрешности установок при измерении объема рабочей среды, % не более

±0,3

Пределы допускаемой относительной погрешности эталонных счетчиков, % не более

±0,25

Пределы допускаемой приведенной погрешности измерений избыточного давления, % от верхнего предела измерений первичного преобразователя давления, не более

±0,1

Пределы допускаемой приведенной погрешности измерений атмосферного давления, % от верхнего предела измерений первичного преобразователя давления, не более

±0,1

Пределы допускаемой абсолютной погрешности измерений температуры, °С не более

±0,1

Пределы допускаемой относительной погрешности вычислений объема и объемного расхода, % не более

± 0,01

Пределы допускаемой относительной погрешности измерений времени, % не более

± 0,01

Нестабильность воспроизведения расхода, % не более

± 2,0

Нестабильность поддержания температуры рабочей среды установками модификации АПУ-Г-105/6,0-Т, °С не более

± 2,0

Параметры электрического питания:

-    напряжение переменного тока, В

-    частота, Гц

220 ±22/380 ±38 50 ±1

Потребляемая мощность, кВА

см. Таблица 5

Габаритные размеры, мм

см. Таблица 6

Масса, кг

см. Таблица 6

Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

-    атмосферное давление, кПа

от плюс 15 до плюс 25 от 30 до 80 от 84 до 106,7

Средняя наработка на отказ, ч, не менее

18000

Средний срок службы, лет, не менее

10

Таблица 4 - Пределы измерений объемного расхода установок

Модификация

установки

Верхний предел измерений, м3/ч, не менее

Нижний предел измерений, м3/ч, не более

АПУ-Г-105/6,0-Т

6

0,016

АПУ-Г-105/10

10

0,05

АПУ-Г-110 /650М

650

0,1

АПУ-Г-110 /1000Б

1000

0,16

АПУ-Г-110 /1600Б

1600

0,25

АПУ-Г-110 /2500Б

2500

0,5

АПУ-Г-011/650

650

0,1

АПУ-Г-011/2500

2500

0,5

АПУ-Г-011/6500

6500

1,6

АПУ-Г-011/10000

10000

2,0

Модификация

установки

Максимальная потребляемая мощность от сети переменного тока 220 В не более, кВА

Максимальная потребляемая мощность от 3-х фазной сети переменного тока 380 В не более, кВА

АПУ-Г-105/6,0-Т

1,0

-

АПУ-Г-105/10

0,3

0,3

АПУ-Г-110/650М

2,0

6,0

АПУ-Г-110/1000Б

2,0

11,0

АПУ-Г-110/1600Б

2,0

25,0

АПУ-Г-110/2500Б

2,0

35,0

АПУ-Г-011/650

2,0

1,0

АПУ-Г-011/2500

2,0

9,0

АПУ-Г-011/6500

2,0

19,0

АПУ-Г-011/10000

2,0

35,0

Таблица 6 - Габаритные размеры и масса установок

Модификация

Габаритные размеры, мм,

Масса, кг,

установки

не более

не более

АПУ-Г-105/6,0-Т

1200x600x1500

500

АПУ-Г-105/10

700x700x700

105

АПУ-Г-110/650М

4000x600x1000

1500

АПУ-Г-110/1000Б

7000x1000x1500

5000

АПУ-Г-110/1600Б

8000x1000x2500

7500

АПУ-Г-110/2500Б

10000x4000x2000

10000

АПУ-Г-011/650

5000x300x1000

1500

АПУ-Г-011/2500

10000x450x1600

5000

АПУ-Г-011/6500

12500x500x2000

7500

АПУ-Г-011/10000

15000x2000x2500

10000

Знак утверждения типа

наносится на табличку установки электрохимическим способом и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 7 - Комплект поставки установок

n/n

Наименование

Обозначение

Количес

тво

Примечание

1

Установка поверочная автоматизированная для счетчиков газа АПУ-Г

АПУ-Г-105

АПУ-Г-110

АПУ-Г-011

1 шт.

Исполнение по заказу потребителя

2

Установка поверочная автоматизированная для счетчиков газа АПУ-Г. Паспорт

В7.601.00.00.000 ПС

1 экз.

3

Установка поверочная автоматизированная для счетчиков газа АПУ-Г. Руководство по эксплуатации

636128.325 РЭ

1 экз.

n/n

Наименование

Обозначение

Количес

тво

Примечание

4

Инструкция. ГСИ. Установка поверочная автоматизированная для счетчиков газа АПУ-Г. Методика поверки МП 0146-132014

1 экз.

5

Комплект эксплуатационной документации на составные части установки

1 компл.

Поверка

осуществляется по документу МП 0146-13-2014 «Инструкция. ГСИ. Установки поверочные автоматизированные для счетчиков газа АПУ-Г. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 22 мая 2014 г.

В перечень основного поверочного оборудования входят:

-    Государственный первичный эталон единиц объёмного и массового расходов газа ГЭТ 118-2013, диапазон расхода 0,003 - 16000 м3/ч, СКО 3,5-10-4 - 5-10-4, НСП 4-10-4;

-    измеритель влажности и температуры ИВТМ-7, диапазон измерений относительной влажности от 0 % до 99 %, диапазон измерений температуры от минус 20 °С до 60 °С, диапазон измерений давления от 630 мм.рт.ст. до 790 мм.рт.ст.;

-    мегомметр Ф4101 , пределы измерения (0.400) МОм, напряжение 500В, класс точности 2,5;

-    измеритель сопротивления заземлений Ф4103-М1 ТУ25.7534.0006-87, диапазон измерений от 0 до 15 кОм, пределы допускаемой основной приведенной погрешности для диапазона (0 - 0,3 Ом) ± 4 %;

-    манометр избыточного давления МП4У, диапазон измерения от 0 МПа до 0,16 МПа, класс точности 1,5;

-    портативный калибратор давления и электрических сигналов Beamex MC6, Измерение/генерирование частотных сигналов:

- от 0,0027/0,0005 Гц до 0,5 Гц, разрешение - 0,000001 Гц, пределы допускаемой основной погрешности - ± (0,002 % от показания + 0,000002 Гц);

-    от 0,5 до 5 Гц, разрешение - 0,00001 Гц, пределы допускаемой основной погрешности - ± (0,002 % от показания + 0,00002 Гц);

-    от 5 до 50 Гц, разрешение - 0,0001 Гц, пределы допускаемой основной погрешности - ± (0,002 % от показания + 0,0002 Гц);

-    от 50 до 500 Гц, разрешение - 0,001 Гц, пределы допускаемой основной погрешности - ± (0,002 % от показания + 0,002 Гц)

-    от 0 до 9999999 имп., разрешение - 1 имп.;

-    термометр сопротивления платиновый, эталонный ПТСВ-2К-3, диапазон измерений температуры от минус 50 °С до 150 °С, 3-го разряда;

-    мультиметр многоканальный прецизионный ЭЛМЕТРО-Кельвин, погрешность измерения температуры ± 0,015 °С;

-    криостат Термотест-05-02, диапазон поддержания температур от минус 80 °С до 30 °С, нестабильность поддержания установленной температуры, ±0,02°С;

-    термостат Термотест-150, диапазон поддержания температур от 20 °С до 150 °С, нестабильность поддержания установленной температуры, ±0,02°С.

Нормативные и технические документы, устанавливающие требования к установкам поверочным автоматизированным для счетчиков газа АПУ-Г

1    ГОСТ Р 8.618-2006 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа

2    ТУ 4213-218-83603664-2013 Автоматизированные поверочные установки для счетчиков газа АПУ-Г. Технические условия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Зарегистрировано поверок 10
Поверителей 2
Актуальность данных 17.09.2024
58015-14
Номер в ГРСИ РФ:
58015-14
Производитель / заявитель:
ООО "Росэнергоучет", г.Белгород
Год регистрации:
2014
Cрок действия реестра:
23.07.2019
Похожие СИ
93158-24
93158-24
2024
"Shenzhen ION Engineering Technologies LTD.", Китай
Срок действия реестра: 11.09.2029
93207-24
93207-24
2024
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда"), г. Москва, г. Зеленоград
Срок действия реестра: 12.09.2029
93189-24
93189-24
2024
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промз
Срок действия реестра: 12.09.2029
93188-24
93188-24
2024
Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ"), Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промз
Срок действия реестра: 12.09.2029
93187-24
93187-24
2024
"ZHEJIANG LUNTE ELECTROMECHANICAL CO. LTD., КНР
Срок действия реестра: 12.09.2029
93185-24
93185-24
2024
"Zhejiang SUPCON Instrument Co., Ltd", Китай
Срок действия реестра: 12.09.2029
93180-24
93180-24
2024
Guilin Measuring & Cutting Tool Co., Ltd, КНР
Срок действия реестра: 12.09.2029
93176-24
93176-24
2024
eralytics GmbH, Австрия
Срок действия реестра: 12.09.2029
93175-24
93175-24
2024
Общество с ограниченной ответственностью "ЭНМАКСО" (ООО "ЭНМАКСО"), г. Чебоксары
Срок действия реестра: 12.09.2029
93156-24
93156-24
2024
Общество с ограниченной ответственностью "Люмэкс-маркетинг" (ООО "Люмэкс-маркетинг"), г. Санкт-Петербург; Общество с ограниченной ответственностью "Люмэкс" (ООО "Люмэкс"), г. Санкт-Петербург
Срок действия реестра: 11.09.2029
