Весы вагонные электронные ЭСВ-В, 58018-14

Назначение

Весы вагонные электронные ЭСВ-В (далее - весы) предназначены для статических измерений массы железнодорожных транспортных средств.

Описание

Принцип действия весов основан на преобразовании действующей на весы силы, создаваемой взвешиваемым объектом, в деформацию упругих элементов весоизмерительных датчиков, на которых нанесены тензорезисторы. Деформация упругих элементов вызывает изменение электрического сигнала тензорезисторов. Аналоговый электрический сигнал от весоизмерительных датчиков передается в аналогово-цифровой преобразователь, который встроен в индикатор. Преобразованный сигнал обрабатывается индикатором, который отображает измеренное значение массы на дисплее.

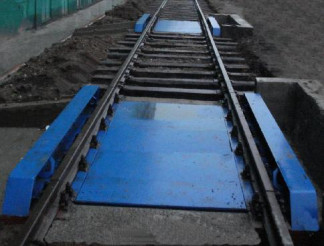

Конструктивно весы состоят из весоизмерительного устройства и индикатора. В состав весоизмерительного устройства входят грузоприемное устройство, весоизмерительные датчики (4, 8, 12 шт.), грузопередающие устройства и фундамент.

Грузоприемное устройство может включать от одной до трех грузоприемных платформ. Грузопередающие устройства (узлы встройки) поставляются с весоизмерительными датчиками и служат для обеспечения нормальной работы весов при деформации грузоприемной платформы вызванной изменением температуры и (или) объектом взвешивания.

В весах устанавливаются датчики весоизмерительные сжатия 740 фирмы «UTILCELL», Испания (Госреестр № 50842-12), датчики весоизмерительные сжатия 740D фирмы «UTILCELL», Испания (Госреестр № 49772-12), датчики весоизмерительньные тензорезистор-ные НМ9В, BM14G «Single shear beam, Dual shear beam, S beam, Сolumn», фирмы «Zhonghang Electronic Measuring Instruments Co.,LTD (ZEMIC)», КНР (Госреестр №55371 -13).

В весах в качестве индикатора применяется прибор весоизмерительный CI-2001AS или CI-2001A, изготовленные фирмой «CAS Corparation», Республика Корея (Госреестр № 50968

12), применяется индикатор ВУ-2010 или ВУ-2010С, изготовленные ООО «Эталон-Вес».

Индикаторы CI-2001AS, CI-2001A и ВУ-2010 имеют шестиразрядный светодиодный дисплей, встроенный в корпус аналогово-цифровой преобразователь и последовательный интерфейс RS-232 для подключения весов к персональному компьютеру, принтеру.

Индикатор ВУ-2010C имеет жидкокристаллический дисплей, встроенный в корпус аналогово-цифровой преобразователь и последовательный интерфейс RS-232 для подключения весов к персональному компьютеру, принтеру.

Индикаторы находятся в помещении оператора весов, в котором поддерживается температура, соответствующая условиям эксплуатации индикаторов.

Модификации весов различаются максимальными, минимальными нагрузками и пределами допускаемой погрешности.

Весы имеют обозначение ЭСВ-В-Н-П-(К, И), где:

ЭСВ-В - обозначение типа весов;

Н - максимальная нагрузка в тоннах;

П - число грузоприемных платформ (1, 2, 3);

К - обозначение типа весоизмерительных датчиков;

И - обозначение типа индикатора.

В весах предусмотрены следующие устройства:

-    устройство первоначальной установки нуля;

-    полуавтоматическое устройство установки нуля;

-    полуавтоматическое устройство выборки массы тары.

В весах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) следующими средствами:

- на индикаторах CI-2001AS, CI-2001A и ВУ-2010 предусмотрена кнопка для входа в режим «калибровка», расположенная на задней панели корпуса. Доступ к кнопке ограничен винтом-заглушкой и опломбирован (Рисунок 1, 2);

- на индикаторе ВУ-2010С переключение в режим «калибровка» происходит с помощью клавиатуры на лицевой стороне корпуса. Вход в режим «калибровка» защищен персональным кодом. После поверки индикатор пломбируются поверителем пломбой, закрывающей доступ внутрь корпуса индикатора (Рисунок 3).

- шкаф сводящий (место соединения проводов датчиков) пломбируется (Рисунок 4).

ВУ-2010    ВУ-2010С

Общество с ограниченной ответственН Ю

«Эталон-Вес» yIIJ J

ЭСВ-В-150-1-( HM9B,CI-2001AS)

Версия ПО: 1.00

Мах= 150 т Min = 1 т е = 50 кг t= -10°С/+40°С № 10081    Сделано в России    2014 г.

Рисунок 8. Маркировка весов на грузоприемном устройстве

Общество с ограниченной ответствен---ьф

«Эталон-Вес»

ЭСВ-В-150-1-( HM9B,CI-2001AS)

Версия ПО: 1.00

Мах= 150 т Min = 1 т е = 50 кг t= -10°С/+40°С № 10081    Сделано в России    2014 г.

Рисунок 9. Маркировка весов на индикаторе

Маркировка весов производится на разрушаемой при удалении фирменной наклейке, закрепленной на грузоприемном устройстве с боковой стороны и на панели индикатора (Рисунок 8, 9).

На фирменную наклейку наносится следующая маркировка:

-    полное наименование изготовителя;

-    обозначение весов;

-    класс точности;

-    максимальная нагрузка (Max);

-    минимальная нагрузка (Min);

-    поверочный интервал (e);

-    предельные значения температур;

-    номер версии программного обеспечения;

-    серийный номер весов;

-    знак утверждения типа;

-    год производства весов;

-    надпись «Сделано в России».

Программное обеспечение

В весах используется встроенное в индикатор программное обеспечение, которое жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и предоставлению измерительной информации. Программное обеспечение не может быть модифицировано или загружено через какой-либо интерфейс, или с помощью других средств после поверки без нарушения пломбы (Рисунок 1, 2, 3).

ного в таблице 1.

Идентификация программы: после включения весов на индикаторе отображается версия программного обеспечения, после этого проходит тест индикации и весы переходят в рабочий режим.

Защита программного обеспечения, установленного на индикаторе ВУ-2010С, от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Защита программного обеспечения, установленного на индикаторах CI-2001AS, CI-2000, ВУ-2010, от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

Класс точности весов по ГОСТ OIML R 76-1-2011 ........................................средний*

Обозначение весов, максимальная нагрузка (Max), минимальная нагрузка (Min), действительная цена деления (d), поверочный интервал (е), пределы допускаемой погрешности (mpe) при поверке и число поверочных интервалов (n) для весов приведены в таблице 2.

Таблица 2

лист № 7 всего листов 9

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при поверке

Предел допускаемого размаха................................................................... |mpe|

Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за

нулем, не более...........................................................................................4 % от Max

Диапазон устройства первоначальной установки нуля, не более...............20 % от Max

Максимальный диапазон устройства выборки массы тары..........................от 0 до Max

Количество грузоприемных платформ, число весоизмерительных датчиков, габаритные размеры и масса грузоприемной платформы приведены в таблице 3.

Таблица 3

Электропитание весов от сети переменного тока:

-    напряжение питания, В.............................................................от 187 до 242

-    частота питания, Гц....................................................................от 49 до 51

Потребляемая мощность, В А, не более....................................................... 250

Условия эксплуатации весов с датчиками весоизмерительными тензорезисторными

HM9B и BM14G:

-    предельные значения температуры для весоизмерительного устройства (Tmin, Tmax) ,

°С.............................................................................................................................от минус 10 до + 40

-    диапазон температур работоспособности и хранения для весоизмерительного устройства (Tmin, Tmax) , °С..................................................................................................от минус 35 до +70

-    относительная влажность при температуре 35 °С, не более %.....................................95

-    предельные значения температуры для индикатора^^, Tmax),

°С................................................................................................от минус 10 до +40

Условия эксплуатации весов с датчиками весоизмерительными тензорезисторными сжатия 740 и 740D:

-предельные значения температуры для весоизмерительного устройства (Tmin, Tmax), °С ...................................................................................................от минус 10 до +40

-    диапазон температур работоспособности и хранения для весоизмерительного устройства (Tmin, Tmax), °С........................................................................................от минус 30 до +40

-    относительная влажность при температуре 35 °С, %, не более.......................................95

-    предельные значения температуры для индикатора, (Tmin, Tmax),

°С.................................................................................................от минус 10 до +40

Габаритные размеры и масса индикаторов приведены в таблице 4.

Перечень весоизмерительных датчиков и индикаторов, применяемых в различных модификациях весов, приведен в таблице 5.

Таблица 5

Вероятность безотказной работы за 2000 часов, не менее....................................0,95

Средний срок службы, лет..............................................................................15

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на табличках, закрепленных на грузоприемном устройстве с боковой стороны и на панели индикатора, фотохимическим способом.

Комплектность

В комплект поставки входят:

1.    Весы вагонные электронные ЭСВ-В- 1 шт.

2.    Руководство по эксплуатации- 1 экз.

Поверка

осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 и разделу «Поверка» Руководства по эксплуатации.

Основные средства поверки: эталонные гири 4-го разряда в соответствии с ГОСТ 8.0212005.

Нормативные и технические документы, устанавливающие требования к весам вагонным электронным ЭСВ-В

1.    ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.

2.    ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.

3.    ТУ 4274-003-81715732-2013 «Весы вагонные электронные ЭСВ-В. Технические условия».

Рекомендации к применению

Осуществление торговли и товарообменных операций, выполнение работ по расфасовке товаров.
