| Номер в госреестре | 58021-14 |
| Наименование СИ | Преобразователи виброскорости |
| Обозначение типа СИ | Velomitor CT 190501 мод. 177962 |
| Изготовитель | "Bently Nevada, Inc.", США |
| Год регистрации | 2014 |
| Срок свидетельства | 13.05.2024 |
| МПИ (интервал между поверками) | 3 года |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Преобразователи виброскорости Velomitor CT 190501 модификация 177962 Назначение средства измерений
Преобразователи виброскорости Velomitor CT 190501 модификация 177962 (далее вибропреобразователи) предназначены для преобразования виброскорости в пропорциональный электрический сигнал.
Принцип работы преобразователей виброскорости Velomitor CT 190501 модификация 177962 основан на использовании прямого пьезоэффекта, в результате которого механическое воздействие на вибропреобразователь вызывает генерацию заряда, пропорциональную виброускорению с последующим интегрированием в сигнал, пропорциональным виброскорости колебания механизма, с помощью встроенной электроники.
Вибропреобразователи состоят из первичного преобразователя и электронного блока, расположенных в едином корпусе, имеющем резьбу для подсоединения к контролируемому механизму, а так же разъем, для подключения к источнику питания и приемнику выходного сигнала.

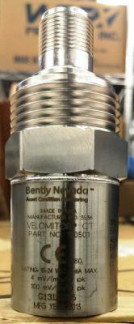

Внешний вид вибропреобразователей, приведен на рисунке 1.
Таблица 1
| Наименование характеристики | Velomitor CT 190501 мод. 177962 |
| Номинальный коэффициент преобразования на частоте 100 Гц, мВ/мм-с-1 | 3,94 |
| Отклонение коэффициента преобразования от номинального значения на частоте 100 Гц, %, не более | ±5 |
| Диапазон измерения виброскорости (СКЗ), мм/с | от 0,2 до 63,5 |
| Диапазон частот, Гц | от 0,5 до 1000 |
| Нелинейность амплитудной характеристики, %, не более | ±2 |
| Неравномерность частотной характеристики, дБ, не более: - в диапазоне (0,5 - 1000) Гц - в диапазоне (3 - 900) Гц | ±4,5 ±1 |
| Пределы допускаемой относительной погрешности измерения виброскорости, дБ: - в диапазоне (0,5 - 1000) Гц - в диапазоне (3 - 900) Гц | ±4,5 ±1 |
| Чувствительность в поперечном направлении, %, не более | 5 |
| Отклонение коэффициента преобразования от номинального значения, вызванное отклонением температуры окружающей среды от нормальной на 10 оС, %, не более | ±0,2 |
| Напряжение питания, В | -26±4 |
| Рабочие условия эксплуатации: - диапазон температур, °С | от минус 40 до 85 |
| Габаритные размеры (диаметрхвысота), мм, не более | 33x81,9 |
| Длина соединительного кабеля, м, не более | 305 |
| Масса, г, не более | 366 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Преобразователи виброскорости Соединительный кабель Паспорт
1 шт. 1 шт. 1 экз. 1 экз.
Методика поверки Поверка
осуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2 разряда по МИ 207090; мультиметр цифровой Agilent 34401А (г/р № 33921-07).
приведены в паспорте на вибропреобразователь.
Нормативные и технические документы, устанавливающие требования к преобразователям виброскорости Velomitor CT 190501 модификации 177962
1. МИ 2070-90 «Государственная поверочная схема для средств измерения виброперемещения, виброскорости и виброускорения в диапазоне частот 3 10-1 - 2104 Гц»;
2. Техническая документация фирмы «Bently Nevada, Inc.», США.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
