| Номер в госреестре | 58024-14 |
| Наименование СИ | Счетчики активной электрической энергии однофазные однотарифные |
| Обозначение типа СИ | КАСКАД-101-МТ |
| Изготовитель | АО "КАСКАД", г.Черкесск |
| Год регистрации | 2014 |
| Срок свидетельства | 16.07.2024 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики активной электрической энергии однофазные однотарифные «КАСКАД-101-МТ» (далее - счетчики) предназначены для измерений активной электрической энергии в однофазных сетях переменного тока промышленной частоты.
Принцип действия счетчика основан на перемножении входных сигналов напряжения и тока в цепи «фазы» или в цепи «нуля», имеющего большее значение (для счетчиков с одним измерительным элементом - в цепи «фазы»), с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчетным устройством дает количество активной энергии, отображаемое на барабанах электромеханического или на дисплее электронного отсчетного устройства.
Счетчик также имеет в своем составе испытательное выходное устройство для подключения к системам автоматизированного учета потребленной электрической энергии или для поверки, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, кроме этого счетчик с электронным отсчетным устройством имеет энергонезависимую память, позволяющую сохранять данные при отключении сети и ЖК-дисплей для просмотра информации о потреблении электроэнергии. При выходе из строя ЖК-дисплея данные из энергонезависимой памяти могут быть считаны в условиях предприятия-изготовителя или уполномоченной предприятием-изготовителем организации. Счетчик может иметь в своем составе индикатор функционирования «Сеть», индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали «Il^In».
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе счетчика размещены: модуль измерительный, выполненный на печатной плате, один или два датчика тока (шунт, два шунта, шунт и трансформатор тока, два трансформатора тока). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Структура обозначения возможных исполнений счетчика приведена ниже.
Структура условного обозначения
CD © ® @ ® <Щ ®
КАСКАД- 101-МТ-ХХ-ХХХ-ХХ-ХХХ-ХХ-Х-Х
CD Тип счетчика
© Тип корпуса
W1 - для установки на щиток, модификация 1 W2 - для установки на щиток, модификация 2 D1 - для установки на DIN-рейку, модификация 1 D3 - для установки на DIN-рейку, модификация 3 D4 - для установки на DIN-рейку, модификация 4 D5 - для установки на DIN-рейку, модификация 5
(D Номинальное напряжение 220 - 220 В
230-230 В
@ Базовый ток 5 - 5 А 10 - 10 А
© Максимальный ток 50А - 50 А 60А - 60 А 80А - 80 А 100А- 100 А
© Тип отсчетного устройства
M6 - механическое шестиразрядное M7 - механическое семиразрядное
(Нет символа) - электронное
CD Количество и тип измерительных элементов
(Нет символа) - один шунт в фазной цепи тока
SS - два шунта в фазной цепи тока и цепи тока нейтрали
ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали
ТТ - трансформатор в фазной цепи тока и трансформатор тока в цепи тока нейтрали
® Испытательный выход
(Нет символа) - наличие оптического и электрического испытательного выхода N - оптический испытательный выход.

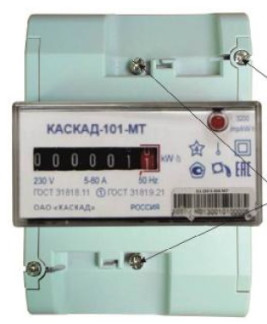

Фотографии общего вида счетчиков, с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 1 - 6.
ПШКЁ
ШНМШШН: 1
40 А
50 *И
| Таблица 1 - И | дентификационные данные ПО счетчиков | |||
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Pl.hex | P | 1 | - | - |
| P2 29C5.hex | P | 2 | 29C5 | СЯС |
| P3 2ED8.hex | P | 3 | 2ED8 | CRC |
Примечание: в счетчиках с программным обеспечением «Pl.hex» номер версии на ЖК-дисплее не отображается.
По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблице 3. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Габаритные размеры и масса счетчиков приведены в таблице 2. Таблица 2 - Габаритные размеры и масса счетчиков_
| Тип корпуса | Габаритные размеры (длина; ширина; высота), мм, не более | Масса, кг, не более |
| W1 | 193; 122;58 | 1 |
| W2 | 182; 125; 55 | 1 |
| D1 | 130; 90; 69 | 1 |
| D3 | 90; 90; 66 | 1 |
| D4 | 160; 90; 69 | 1 |
| D5 | 120; 90; 66 | 1 |
Технические характеристики приведены в таблице 3. Таблица 3 - Технические характеристики счетчиков_
| Наименование характеристики | Значение параметра |
| Класс точности по ГОСТ 31819.21-2012 | 1 |
| Номинальное фазное напряжение UHOM, В | 220; 230 |
| Базовый ток 1б, А | 5; 10 |
| Максимальный ток 1макс, А | 50; 60; 80; 100 |
| Диапазон входных сигналов: - сила тока - напряжение - коэффициент мощности | °,051б- • • !макс (0,75.1,15) Uhom 0,8 (емкостная).. .1,0.. .0,5 (индуктивная) |
| Стартовый ток | не более 0,0025/б |
| Диапазон рабочих температур окружающего воздуха, °С | от минус 40 до 70 |
| Относительная влажность | до 98% при 25 °С |
| Рабочий диапазон изменения частоты измерительной сети счетчика, Гц | (50 ± 2,5) |
| Диапазон значений постоянной счетчика по активной электрической энергии, имп./(кВт-ч) | от 800 до 6400 |
| Количество десятичных знаков отсчетного устройства | не менее 6 |
| Разрешающая способность счетного механизма отсчетного устройства, кВтч, не менее: - электромеханического - электронного | 0,1 0,01 |
| Полная мощность, потребляемая цепью тока | не более 0,5 В-А при базовом токе |
| Полная (активная) мощность, потребляемая каждой напряжения | не более 10 В-А (2 Вт) при номинальном значении напряжения |
| Длительность хранения информации при отключении питания (для электронного отсчетного устройства), не менее, лет | 30 |
| Степень защиты от пыли и влаги по ГОСТ 14254-96 | IP51, IP54 |
| Срок службы счетчика, не менее, лет | 30 |
| Средняя наработка на отказ, не менее, ч | 200000 |
Знак утверждения типа наносят на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист паспорта типографским способом.
Комплект поставки приведен в таблице 4. Таблица 4 - Комплект поставки счетчиков
| Наименование | Количество | Примечание |
| Счетчик активной электрической энергии однофазный однотарифный «КАСКАД-101-МТ» | 1 шт. | Исполнение соответствует заказу |
| Пломба свинцовая | 1 - 3 шт. | В зависимости от модификации корпуса |
| Леска пломбировочная | 1 - 3 шт. | В зависимости от модификации корпуса |
| Паспорт (МИРТ.411152.036ПС) | 1 экз. | --- |
| Методика поверки (МИРТ.411152.036Д1) | 1 экз. | Поставляется по отдельному заказу |
| Упаковка | 1 шт. | Потребительская тара |
осуществляется по документу МИРТ.411152.036Д1 «Счетчики активной электрической энергии однофазные однотарифные «КАСКАД-101-МТ». Методика поверки», утвержденному ФГУП «ВНИИМС» в январе 2014 г.
В перечень основного поверочного оборудования входят:
- установка для поверки счетчиков электрической энергии HS-6303E (диапазон регулирования напряжения (1 - 300) В, диапазон регулирования тока (0,001 - 120) А, диапазон регулирования частоты (45 - 65) Гц, класс точности эталонного счетчика 0,1);
- универсальная пробойная установка УПУ-10;
- секундомер СОСпр-2б (класс точности 2).
Методика измерений на счетчик приведена в паспорте на счетчики активной электрической энергии однофазные однотарифные «КАСКАД-101-МТ» (МИРТ.411152.036ПС). Нормативные и технические документы, устанавливающие требования к счетчикам активной электрической энергии однофазным однотарифным «КАСКАД-101-МТ»
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
МИРТ.411152.036ТУ «Счетчики активной электрической энергии однофазные однотарифные «КАСКАД-101-МТ». Технические условия».
при осуществлении торговли и товарообменных операций.
| Зарегистрировано поверок | 54062 |
| Поверителей | 13 |
| Актуальность данных | 19.09.2024 |
