| Номер в госреестре | 58027-14 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | ПРОМА-ТС |
| Изготовитель | ООО "НПП "Промышленная Автоматика", г.Казань |
| Год регистрации | 2014 |
| Срок свидетельства | 28.07.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термопреобразователи сопротивления ПРОМА-ТС (далее по тексту - ТС или
термопреобразователи) предназначены для измерения температуры жидких, газообразных и сыпучих веществ в составе устройств контроля, регулирования и управления технологическими процессами в системах отопления, вентиляции, кондиционирования и других отраслях.
Принцип действия термопреобразователей сопротивления ПРОМА-ТС основан на преобразовании измеряемой температуры в изменения электрического сопротивления чувствительного элемента (ЧЭ) ТС. Типы и характеристики термопреобразователей приведены в таблице 1, фотографии общего вида термопреобразователей приведены на фото 1,2,3.
| Таблица 1 | ||||
| Условное обозначение НСХ ЧЭ по ГОСТ 6651-2009 | Диапазон измерений, ° С | |||
| ПРОМА-ТС-101 | ПРОМА-ТС-102 | ПРОМА-ТС-103 | ||
| Pt 100 (а=0,00385 °С-1 ) | -50...+200 | -50...+400 | -50...+50 | -50...+150 |
| Pt 500 (а=0,00385 °С-1 ) | -50...+200 | -50...+400 | -50...+50 | -50...+150 |
| Pt 1000 (а=0,00385 °С-1 ) | -50...+200 | -50...+400 | -50...+50 | -50...+150 |
Термопреобразователи сопротивления ПРОМА-ТС имеют 2-х или 4-х проводные схемы соединения внутренних проводов.
Способы крепления термопреобразователей сопротивления ПРОМА-ТС-101: штуцер М20х1,5; подвижный штуцер М20х1,5; свободная установка в гнездо или гильзу; ПРОМА-ТС-102 и ПРОМА-ТС-103 - свободная установка в гнездо, гильзу или монтаж на кронштейне.

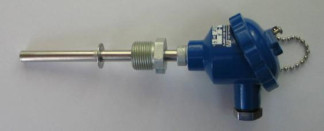

Фото 2. Фотография общего вида термопреобразователя сопротивления ПРОМА-ТС-101-Г
Фото 3. Фотографии общего вида термопреобразователей сопротивления ПРОМА-ТС-102-Г и ПРОМА-ТС-103-Г
Всего листов 5
Метрологические и технические характеристики, включая показатели точности, приведены в таблице 2.
Таблица 2
| Технические характеристики | Значение |
| 1. Тип чувствительного элемента | Платиновый (Pt) |
| 2. Номинальная статическая характеристика (НСХ) | Pt 100, Pt 500, Pt 1000 |
| 3. Температурный коэффициент а, “С"1 | 0,00385 |
| 4. Максимальный измерительный ток, мА, при сопротивлении: 100 Ом 500 Ом 1000 Ом | 1,0 0,7 0,3 |
| 5. Класс допуска по ГОСТ 6651-2009 | А (F0.15) или В (F 0.3) |
| 6. Допуск, °С | ± (0,3 + 0,005 |ф - для F 0.3 ± (0,15 + 0,002 |ф - для F 0.15 |
| 7. Рабочий диапазон измеряемых температур, °С: " для ПРОМА-ТС-101 - для ПРОМА-ТС-102 - для ПРОМА-ТС-103 | от минус 50 до + 200 от минус 50 до + 400 от минус 50 до + 50 от минус 50 до + 150 |
| 8. Электрическое сопротивление изоляции при температуре(25±10)°С и относительной влажности (45- 80)%, МОм, не менее | 100 |
| 9. Электрическая прочность изоляции | ПРОМА-ТС должен без повреждений выдерживать в течение 1 мин. синусоидаль -ное переменное напряжение 250 В частотой 50 Гц. |
| 10. Время термической реакции, с, не более | 60 |
| 11. Схема соединения чувствительного элемента | 2-х проводная, 4-х проводная |
| 12. Степень защиты | IP65 или IP54 |
| 13. Рабочее давление, МПа, не более | 0,01 или 1,6 |
| 14. Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха | от минус 50 до + 50 95 % при 35 °С и ниже |
| 15. Полный средний срок службы лет, не менее | 10 |
| 16. Средняя наработка на отказ , час. | 40000 |
| 17. Длина монтажной части, L, м, не более | 60,70, 80, 100, 120, 160, 250 |
| 18. Диаметр монтажной части, D, мм, не более | 5 или 8 |
| 19. Габаритные размеры (без чувствительного элемента), мм, не более: модель ПРОМА- ТС-102, ПРОМА-ТС-103 модель ПРОМА- ТС-101 с монтажной гайкой модель ПРОМА- ТС-101 без монтажной гайки | 85х60х36 120х75 72х75 |
| 20. Масса, кг, не более | 0,6 |
Всего листов 5
Наносится на на титульный лист паспорта и руководства по эксплуатации термопреобразователей сопротивления ПРОМА-ТС типографским способом.
Таблица 3
| Обозначение | Наименование | Кол. |
| В407.135.000.000 | Термопреобразователь сопротивления ПРОМА-ТС | 1 шт. |
| В407.135.000.000 ПС | Паспорт | 1 экз. |
| В407.135.000.000 РЭ | Руководство по эксплуатации | 1 экз. |
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления. Методы и средства поверки».
Перечень основных средств поверки (эталонов), применяемых для поверки:
1. Термостат нулевой ТН-2М, неравномерность температуры в рабочем объеме термостата не более ± 0,01 °С;
2. Калибратор температуры QUARTZ 633-21-2, диапазон воспроизводимых температур от минус 30 до + 150 °С, нестабильность поддержания температуры ± 0,02 °С;
3. Многофункциональный калибратор МС1200, относительная погрешность измерения температуры платиновыми термометрами сопротивления ± 0,015%;
Методы измерений содержатся в Руководстве по эксплуатации на термопреобразователи сопротивления ПРОМА-ТС.
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ПРОМА-ТС
1. ГОСТ 6651-2009, Государственная система обеспечения единства измерений. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
2. ГОСТ 8.461-2009. Государственная система обеспечения единства измерений. Термопреобразователи сопротивления. Методы и средства поверки.
3. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
4. ТУ 4211-021-87875767-2013 Термопреобразователи сопротивления ПРОМА-ТС. Технические условия.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
