| Номер в госреестре | 58028-14 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | Orbisphere 3650, Orbisphere 3655, Orbisphere 3654, Orbisphere 3650Ех, Orbisphere 3662Ех |
| Изготовитель | "HACH LANGE GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 24.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы Orbisphere 3650, Orbisphere 3655, Orbisphere 3654, Orbisphere 3650Ех, Orbisphere 3662Ех (далее - анализаторы) предназначены для измерений в жидкостях и газообразных средах содержания кислорода, водорода, азота.
Анализаторы Orbisphere 3650, Orbisphere 3655, Orbisphere 3654, Orbisphere 3650Ех, Orbisphere 3662Ех состоят из многофункционального блока обработки данных (вторичного преобразователя) и измерительного датчика (первичного преобразователя). Анализаторы Orbisphere 3650, Orbisphere 3655, Orbisphere 3654, Orbisphere 3650Ех, Orbisphere 3662Ех предназначены для автоматических измерений содержания или парциального давления растворенных газов в жидкостях и газовых средах. В зависимости от измерительной задачи, анализаторы Orbisphere комплектуются электрохимическими А1100, 311, 312 и/или датчиками по теплопроводности 312, 315.
Принцип действия электрохимических датчиков (серии 311, 312) основан на измерении электрического тока, возникающего в системе, состоящей из двух металлических электродов (рабочего из благородного металла и вспомогательного), погруженных в раствор электролита и отделенных от измеряемой среды газопроницаемой мембраной. К электродам приложена разность потенциалов, чтобы компенсировать эффект градиента парциальных давлений измеряемого компонента по обе стороны мембраны. Результирующий ток в условиях постоянной разности потенциалов пропорционален содержанию измеряемого газа.
Принцип действия датчиков по теплопроводности (серии 312, 315) основан на диффузии измеряемого газа через проницаемую мембрану, окружающую твердотельный датчик. Через небольшой объем, заключенный между мембраной и датчиком по теплопроводности, периодически прокачивается продувочный газ. После каждой продувки измеряемый газ диффундирует из пробы через мембрану, изменяя теплопроводность газа, окружающего чувствительный элемент. Изменение теплопроводности пропорционально содержанию анализируемого газа.
Анализаторы Orbisphere 3650, Orbisphere 3655, Orbisphere 3654, Orbisphere 3650Ех являются одноканальными и предназначены для анализа отобранных проб, анализаторы Orbisphere 3662Ех - двухканальный анализатор и предназначен для анализа в потоке.
Анализаторы Orbisphere 3650, Orbisphere 3655, Orbisphere 3650Ех применяют для измерений содержания кислорода и водорода и поставляются с датчиком по теплопроводности серии 312 (Н2) и электрохимическими датчиками серии 311 (О2) и А1100 (О2).
Анализаторы Orbisphere 3654 предназначены для измерений содержания водорода и азота и комплектуются датчиками по теплопроводности серии 312 (Н2) и серии 315 (N2).
Анализаторы Orbisphere 3662Ех изготавливаются в исполнении для стационарного применения (настенный или панельный монтаж), анализаторы Orbisphere 3650Ех - в переносном варианте.

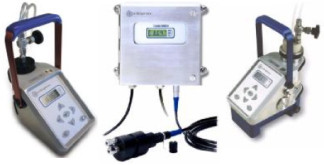

На передней панели анализаторов Orbisphere 3650, Orbisphere 3655, Orbisphere 3654, Orbisphere 3650Ех расположены жидкокристаллический (LCD) монохромный дисплей, функциональная клавиатура и устройство защиты от несанкционированного доступа.
Измерительные датчики могут устанавливаться непосредственно в потоке анализируемой среды или в поставляемых в комплекте с прибором проточных ячейках. При использовании датчиков по теплопроводности в комплект поставки входят блоки обратной продувки датчиков. Переносные анализаторы Orbisphere 3650, Orbisphere 3655, Orbisphere 3654, Orbisphere 3650Ех выполнены в виде единого блока в металлическом корпусе из нержавеющей стали, на лицевой панели расположены жидкокристаллический дисплей и функциональная клавиатура. На боковой панели анализатора расположен цифровой выход для связи с персональным компьютером и отсек для батарей питания. В комплект анализатора входит проточная ячейка для подачи пробы. В анализаторах Orbisphere 3662Ех жидкокристаллический дисплей виден через окно на передней панели, клавиатура доступна при открытой передней панели. На задней панели блоков (на нижней панели для настенного исполнения) расположены разъем для подключения питающей сети, разъемы для подключения датчиков, аналоговые, цифровые выходы и выходы реле сигнализации.
Блоки обработки данных анализаторов Orbisphere представляют собой электронные микропроцессорные устройства с внутренней памятью, таймером, аналоговыми и цифровыми выходами, объединенными в прочном металлическом корпусе со степенью защиты IP65, анализаторы Orbisphere 3650Ех, Orbisphere 3662Ех имеют взрывозащищенное исполнение 0ExiaIICT6/T4.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Наименование модели | Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) прорам-ммного обеспечения | Цифровой идентификатор программного обес-печения(контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Orbisphere 3662Ех | ATEX 3660 Software | ATEX 3660 Software | ATEX 3660 Software | 32696 | — |
| Orbisphere 3650, Orbisphere 3655, Orbisphere 3654, Orbisphere 3650Ех | WinLog97 Windows program software | WinLog97 | WinLog97 | 32689 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню "А" по МИ 3286-2010:
- "А" - не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных измерений.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики анализаторов Orbisphere 3650, Orbisphere 3655, Orbisphere 3654, Orbisphere 3650Ех, Orbisphere 3662Ех с датчиками по теплопроводности приведены в таблице 2.
Таблица 2
| Наименование метрологических характеристик | Датчики по теплопроводности | |
| N2 | H2 | |
| Диапазон показаний массовой доли растворенного газа, млн-1 | от 0 до 250 | от 0 до 65 |
| Диапазон измерений массовой доли растворенного газа, млн-1 | от 0 до 30 | от 0 до 2 |
| Диапазон измерений объёмной доли газа, % | от 0 до 99 | от 0 до 99 |
| Пределы допускаемой погрешности, % приведенной | ± 5 в диапазоне измерений массовой доли растворенного газа от 0 до 10 млн-1 | ± 5 в диапазоне измерений массовой доли растворенного газа от 0 до 0,1 млн-1 |
| относительной | ± 5 в диапазоне измерений массовой доли растворенного газа от 10 до 30 млн-1 | ± 5 в диапазонах измерений массовой доли растворенного газа от 0,1 до 2 млн-1 |
| абсолютной, объемная доля, % | ± 1 в диапазоне объемной доли газа в газовой среде от 0 до 99 % | ± 1 в диапазоне объемной доли газа в газовой среде от 0 до 99 % |
| Габаритные размеры, мм, не более | 60х180 | 60х180 |
| Масса, кг, не более | 0,98 | 0,98 |
Метрологические и технические характеристики анализаторов Orbisphere 3650, Orbisphere 3655, Orbisphere 3650Ех, Orbisphere 3662Ех с электрохимическими датчиками приведены в таблице 3.
Таблица 3
| Наименование метрологических характеристик | Электрохимические датчики | |
| O2 | H2 | |
| Диапазон показаний массовой доли растворенного газа, млрд-1 | от 0 до 20000 от 0 до 40000 от 0 до 80000 от 0 до 400000 | от 0 до 75 от 0 до 300 от 0 до 3200 от 0 до 32000 |
| Наименование метрологических характеристик | Электрохимические датчики | |
| O2 | H2 | |
| Диапазон измерений массовой доли растворенного газа, млрд-1 | от 0 до 20000 | от 0 до 75 от 0 до 300 от 0 до 2000 |
| Пределы допускаемой погрешности, % приведенной | ± 3 в диапазоне измерений растворенного газа от 0 до 200 млрд-1 | ± 3 в диапазоне измерений растворенного газа от 0 до 75 млрд-1 |
| относительной | ± 3 в диапазоне измерений растворенного газа от 200 до 20000 млрд-1 | ± 3 в диапазонах измерений растворенного газа от 75 до 300 млрд-1 от 75 до 2000 млрд-1 |
| Диапазон температурной компенсации, °C | от минус 5 до плюс 60 | 0 до 50 |
| Диапазон показаний температуры, °C | от минус 5 до плюс 100 | от минус 5 до плюс 100 |
| Диапазон максимальных давлений измеряемой среды, МПа | 2/5/10/20 в зависимости от рабочих условий эксплуатации и конструкции датчика | 5/10/20 в зависимости от рабочих условий эксплуатации и конструкции датчика |
| Габаритные размеры, мм, не более | 42х93 | 42х93 |
| Масса, кг, не более | 0,7 | 0,7 |
Число каналов
- анализаторы Orbisphere 3654, Orbisphere 3650Ех, Orbisphere 3650, Orbisphere 3655
- анализаторы Orbisphere 3662Ех Применяемые датчики:
- анализаторы Orbisphere 3654
- анализаторы Orbisphere 3662Ех
- анализаторы Orbisphere 3650Ех, Orbisphere 3650, Orbisphere 3655
Варианты исполнения:
- анализаторы Orbisphere 3654, Orbisphere 3650, Orbisphere 3655
- анализаторы Orbisphere 3662Ех
- анализаторы Orbisphere 3650Ех Потребляемая мощность, Вт, не более
1
2
датчики по теплопроводности серии 312 (Н2), серии 315 (N2) электрохимические датчики серии 311 (О2), серии 312 (Н2) электрохимические датчики серии 311 (О2), серии А1100 (О2), серии 312 (Н2)
портативный
стационарный во взрывозащищенном исполнении
портативный во взрывозащищенном исполнении
0,8
Габаритные размеры, мм, не более:
- анализаторы Orbisphere 3654 198x115x222
- анализаторы Orbisphere 3662Ех 200x200x100
- анализаторы Orbisphere 3650Ех, Orbisphere 3650, 115x150x220 Orbisphere 3655
Масса (без датчиков), кг, не более:
- анализаторы Orbisphere 3654, Orbisphere 3662Ех, 2,6 Orbisphere 3650Ех
- анализаторы Orbisphere 3650, Orbisphere 3655 2,5
Условия эксплуатации:
0/^
- температура окружающей среды, С
анализаторы Orbisphere 3654, Orbisphere 3650, от минус 5 до плюс 60
Orbisphere 3655 с температурной компенсацией
анализаторы Orbisphere 3662Ех от 0 до 45
анализаторы Orbisphere 3650Ех, от минус 10 до плюс 45
- относительная влажность, %, не более от 0 до 95
- электропитание:
анализаторы Orbisphere 3654, Orbisphere 3650, 2,4-3 VDC
Orbisphere 3655 две NiCd или алкалиновые батареи С-типа
анализаторы Orbisphere 3662Ех от 6,5 до 13.5 VAC, 50 mA
анализаторы Orbisphere 3650Ех 3,6 VDC, литиевая батарея
наносится на титульный лист Руководства по эксплуатации типографским способом и на лицевую поверхность прибора методом штемпелевания.
Анализаторы Orbisphere 3650, Orbisphere 3655, Orbisphere 3654, Orbisphere 3650Ех, Orbisphere 3662Ех в комплекте с измерительными датчиками серий 311, 312, 313, 314, 315 А1100.
Комплект ЗИП.
Комплект вспомогательных устройств (по заказу), в который могут входить:
- внешние датчики давления;
- внешние датчики температуры;
- проточные ячейки;
- крепежные элементы для электронного блока;
- кабели измерительные разной длины;
- соединительная коробка;
- блок продувки;
- компакт-диск с программным обеспечением;
- набор инструментов;
- газовые редукторы;
- проточные камеры для датчиков;
- ячейки для датчиков;
- устройства для установки датчиков.
Руководство по эксплуатации.
Методика поверки.
осуществляется по документу МП 58028-14 "Инструкция. Анализаторы Orbisphere 3650, Or-bisphere 3655, Orbisphere 3654, Orbisphere 3650Ех, Orbisphere 3662Ех. Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС" 26 мая 2014 г. и входящему в комплект поставки.
При поверке применяют: ГСО-ПГС 3726-87, 3729-87, 3732-87, 3911-87, 3916-87, 3921-87, 3930-87, 3933-87, 3940-87, 3942-87, 4002-87, 9206-08.
приведены в руководстве по эксплуатации "Анализаторы Orbisphere 3650, Orbisphere 3655, Orbisphere 3654, Orbisphere 3650Ех, Orbisphere 3662Ех".
Нормативные и технические документы, устанавливающие требования к анализаторам Orbisphere 3650, Orbisphere 3655, Orbisphere 3654, Orbisphere 3650Ех, Orbisphere 3662Ех
ГОСТ 22729-84 "Анализаторы жидкостей. ГСП. Общие технические условия".
ГОСТ 8.578-2008 "Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах."
ГОСТ Р 8.766-2011 "Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)".
Техническая документация фирмы-изготовителя "Hach Lange GmbH", Германия.
- осуществление деятельности в области охраны окружающей среды.
| Зарегистрировано поверок | 94 |
| Поверителей | 8 |
| Актуальность данных | 18.11.2024 |
