| Номер в госреестре | 58029-14 |
| Наименование СИ | Анализаторы |
| Обозначение типа СИ | Orbisphere 410, Orbisphere 510, Orbisphere 511, Orbisphere 512 |
| Изготовитель | "HACH LANGE GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 24.06.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы Orbisphere 410, Orbisphere 510, Orbisphere 511, Orbisphere 512 (далее -анализаторы) предназначены для измерений в жидких и газообразных средах содержания кислорода, водорода, озона, азота, углекислого газа.

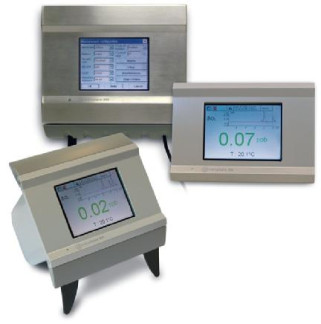

Анализаторы Orbisphere 410, Orbisphere 510, Orbisphere 511, Orbisphere 512 состоят из многофункционального блока обработки данных (вторичного преобразователя) и измерительного датчика (первичного преобразователя). Анализаторы Orbisphere 410 являются одноканальными анализаторами для измерений содержания или парциального давления одного из трех растворенных газов: кислорода, озона или диоксида углерода. Модель 410 поставляется с монохромным дисплеем. Анализаторы Orbisphere 510, Orbisphere 511, Orbisphere 512 -многоканальные анализаторы для измерений содержания или парциального давления H2, CO2, O2 и О3 (Orbisphere 510), N2, H2, CO2, O2 и О3 (Orbisphere 511), N2, H2 и O2 (Orbisphere 512). Одновременно измеряется не более 3-х веществ. Анализаторы поставляются с цветным дисплеем.
В зависимости от измерительной задачи и рабочих условий анализаторы Orbisphere 410 комплектуются одним из следующих датчиков: электрохимическим датчиком О2 (серия 311 или А1100), электрохимическим датчиком О3 (серия 313 или С1100) или люминесцентным датчиком О2 (серия G1100 или G1200, М1100).
В состав анализаторов Orbisphere 510 входят следующие датчики:
- по теплопроводности серии 314 (СО2), серии 315 (N2), серии 312 (Н2);
- электрохимические серии 313 или С1100 (О3), серии 311 или А1100 (О2), серии 312
(Н2);
- люминесцентные серии К1100, К1200 (О2).
Анализаторы Orbisphere 511 в зависимости от количества и состава измеряемых компонентов комплектуются электрохимическими датчиками кислорода (серии 311 или А1100), водорода (серии 312), озона (серии 313 или С1100) и датчиками по теплопроводности водорода (серии 312), азота (серии 315) и диоксида углерода (серии 314).
В состав анализаторов Orbisphere 512 входят электрохимические датчики кислорода (серии 311 или А1100) и датчики по теплопроводности водорода (серии 312), азота (серии 315).
Максимальное количество измерительных каналов для анализаторов Orbisphere 510 и Orbisphere 511 - три, для Orbisphere 512 - два.
В состав трехканальных анализаторов Orbisphere 510 и Orbisphere 511 могут входить любые комбинации трех из перечисленных для их комплектации датчиков, кроме комбинации из трех датчиков по теплопроводности.
Двухканальные анализаторы Orbisphere 510, Orbisphere 511 могут комплектоваться комбинацией двух из перечисленных выше датчиков: по теплопроводности и электрохимическим, двумя любыми электрохимическими или двумя любыми датчиками по теплопроводности.
Анализаторы Orbisphere 410 Orbisphere 510, Orbisphere 511 Orbisphere 512 относятся к стационарным приборам непрерывного действия, измерительный датчик может устанавливаться непосредственно в потоке анализируемой среды или в проточной ячейке.
Блок управления анализаторов Orbisphere 410 Orbisphere 510, Orbisphere 511 Orbisphere 512 может поставляться с крепежом для настенного/трубного или панельного монтажа при использовании анализаторов для стационарной установки. Анализаторы Orbisphere 510 могут комплектоваться переносным блоком управления - с ручкой для переноски и отсеком для батареек на 4 часа работы. При использовании датчиков по теплопроводности в комплект поставки входят блоки обратной продувки для периодической прокачки через датчики продувочных газов.
Принцип действия электрохимических датчиков кислорода, водорода и озона (серии 311, А1100, С1100, 312 и 313) основан на измерении электрического тока, возникающего в системе, состоящей из двух металлических электродов (рабочего из благородного металла и вспомогательного), погруженных в раствор электролита и отделенных от измеряемой среды газопроницаемой мембраной. К электродам приложена разность потенциалов, чтобы компенсировать эффект градиента парциальных давлений измеряемого компонента по обе стороны мембраны. Результирующий ток в условиях постоянной разности потенциалов пропорционален концентрации измеряемого газа.
Корпус электрохимических датчиков А1100 может изготавливаться из стали, титана, хас-телоя или монеля. Электрохимические датчики 311, 312, 313 изготавливают для различных условий применения с использованием различных уплотнительных материалов и материалов головки датчиков.
Принцип работы люминесцентных датчиков растворенного кислорода серий G1100, G1200, К1100, К1200 и М1100 основан на оптической технологии измерений фазового сдвига относительной интенсивности модулированного красного люминесцентного света в присутствии кислорода с пересчетом на парциальное давление кислорода и концентрацию растворенного кислорода в измеряемой пробе.
Принцип действия датчиков по теплопроводности H2 (серия 312), N2 (серия 315) и CO2 (серия 314) основан на изменении теплопроводности газовой среды, находящейся в измерительной ячейке, при диффузии анализируемого газа через проницаемую мембрану, окружающую твердотельный датчик. По степени изменения теплопроводности определяют содержание компонентов анализируемого газа.
Блоки обработки данных анализаторов Orbisphere имеют удобное меню пользователя, сенсорный дисплей, широкий выбор вариантов представления информации, расширенную систему диагностики, в том числе указания на необходимость обслуживания датчиков и проведения калибровки, а также измерительный архив на 10000 измерений, 50 калибровок и журнал записи действий оператора на 1000 событий. Измерительная информация выводится через стандартные аналоговые выходы 0/4/-20 мА, RS485, Prifibus DP, Ethernet и поступает в систему сбора и обработки информации заказчика. Дополнительно данные могут быть скопированы на USB карту памяти для обработки в компьютере.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование модели | Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Orbisphere 410, Orbisphere 510, Orbisphere 511, Orbisphere 512 | Soft 410/510/511/ 512 | 00136A0003 FF | Ver 2.XX |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню "А" по МИ 3286-2010:
- "А" - не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных измерений.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Метрологические и технические характеристики анализаторов Orbisphere 410, Orbisphere 510, Orbisphere 511, Orbisphere 512 с электрохимическими датчиками приведены в таблице 2. Таблица 2
| Наименование метрологических характеристик | Электрохимические датчики | ||
| O2 | H2 | O3 | |
| Диапазон показаний массовой доли растворенного газа, млрд-1 | от 0 до 20000 от 0 до 40000 от 0 до 80000 от 0 до 400000 | от 0 до 75 от 0 до 300 от 0 до 3200 от 0 до 32000 | от 0 до 50000 от 0 до 200000 |
| Диапазон измерений массовой доли растворенного газа, млрд-1 | от 0 до 20000 | от 0 до 75 от 0 до 300 от 0 до 2000 | от 0 до 10000 |
| Пределы допускаемой погрешности, %: приведенной | ± 3 в диапазоне измерений растворенного газа от 0 до 200 млрд-1 | ± 3 в диапазоне измерений растворенного газа от 0 до 75 млрд-1 | ± 10 в диапазоне измерений растворенного газа от 0 до 100 млрд-1 |
| относительной | ± 3 в диапазоне измерений растворенного газа от 200 до20000 млрд-1 | ± 3 в диапазоне измерений растворенного газа от 75 до 300 млрд-1 от 75 до 2000 млрд-1 | ± 10 в диапазоне измерений растворенного газа от 100 до 10000 млрд-1 |
| Диапазон температурной компенсации, °С | от 0 до плюс 50 | от 0 до плюс 50 | от 0 до плюс 50 |
| Диапазон показаний температуры, °C | от минус 5 до плюс 100 | ||
| Габаритные размеры, мм, не более | 42х93 | ||
| Масса, кг, не более | 0,7 | ||
Метрологические и технические характеристики анализаторов Orbisphere 510, Orbisphere 511, Orbisphere 512 с электрохимическими датчиками приведены в таблице 3.
Таблица 3
| Наименование метрологических характеристик | Датчики по теплопроводности | ||
| N2 | H2 | CO2 | |
| Диапазон показаний массовой доли растворенного газа, млн-1 | от 0 до 250 | от до 0 до 65 | от 0 до 15000 |
| Диапазон измерений массовой доли растворенного газа, млн-1 | от 0 до 30 | от 0 до 2 | от 0 до 3000 |
| Наименование метрологических характеристик | Датчики по теплопроводности | ||
| N2 | H2 | CO2 | |
| Диапазон измерений объёмной доли газа, % | от 0 до 99 | от 0 до 99 | от 0 до 99 |
| Пределы допускаемой погрешности, %: приведенной | ± 5 в диапазоне измерений массовой доли растворенного газа от 1 до 10 млн-1 | ± 5 в диапазоне измерений массовой доли растворенного газа от 0 до 0,1 млн-1 | ± 5 в диапазоне измерений массовой доли растворенного газа, от 0 до 240 млн-1 |
| относительной | ± 5 в диапазоне измерений массовой доли растворенного газа от 10 до 30 млн-1 | ± 5 в диапазоне измерений массовой доли растворенного газа от 0,1 до 2 млн-1 | ± 5 в диапазоне измерений массовой доли растворенного газа, от 240 до 3000 млн-1 |
| абсолютной, объемная доля, % | ± 1 в диапазоне объемной доли газа в газовой среде от 0 до 99 % | ± 1 в диапазоне объемной доли газа в газовой среде от 0 до 99 % | ± 1 в диапазоне объемной доли газа в газовой среде от 0 до 99 % |
| Габаритные размеры, мм, не более | 060х180 | ||
| Масса, кг, не более | 0,98 | ||
Метрологические и технические характеристики анализаторов Orbisphere 410, Orbisphere 510, Orbisphere 511, Orbisphere 512 с люминесцентными датчиками приведены в таблице 4. Таблица 4
| Наименование метрологических характеристик | Люминесцентные датчики O2 | |
| G1100/G1200 | K1100/K1200M1100 | |
| Диапазон показаний, млрд-1 | от 1 до 20000 | от 0,1 до 2000 |
| Диапазон измерений, млрд-1 | от 0 до 600 | от 0 до 600 |
| Пределы допускаемой приведенной погрешности, % | ± 5 | ± 5 |
| Габаритные размеры, мм, не более | 200х120х35 | 50x50x100 |
| Масса, кг, не более - датчик | 0,5 | 0,8 |
| - проточная камера | 0,8 | 0,8 |
Максимальное число каналов:
анализаторы Orbisphere 410 1
анализаторы Orbisphere 510, Orbisphere 3
511, Orbisphere 512 Применяемые датчики:
анализаторы Orbisphere 410 электрохимические датчики
- кислорода Orbisphere А1100, Orbisphere 311XX,
- озона Orbisphere С1100, Orbisphere 313XX.
- азота Orbisphere 314XX. люминесцентные датчики:
- кислорода Orbisphere G1100, G1200, M1100. анализаторы Orbisphere 510, Orbisphere электрохимические датчики:
511, Orbisphere 512 - кислорода Orbisphere А1100, Orbisphere 311XX
- озона Orbisphere С1100, Orbisphere 313XX
- водорода Orbisphere 312XX. датчики по теплопроводности:
- водорода Orbisphere 312XX,
- азота Orbisphere 315XX,
- диоксида углерода Orbisphere 314XX. люминесцентные датчики:
- кислорода Orbisphere K1100, K1200.
Потребляемая мощность, Вт, не более Варианты исполнения
анализаторы Orbisphere 410 анализаторы Orbisphere 510, Orbisphere 511, Orbisphere 512
Габаритные размеры, мм, не более: анализаторы Orbisphere 410
- настенное исполнение
- панельное исполнение анализаторы Orbisphere 510, Orbisphere 511,
Orbisphere 512
- настенное исполнение
- панельное исполнение
- переносное исполнение Масса (без датчиков), кг, не более:
анализаторы Orbisphere 410
- настенное исполнение
- панельное исполнение анализаторы Orbisphere 510, Orbisphere 511,
Orbisphere 512
- настенное исполнение
- панельное исполнение
- переносное исполнение
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность, %, не более
- диапазон рабочих температур, °C
люминесцентный датчик O2 G1100/G1200, K1100/K1200/М1100
- электропитание, В, не более:
анализаторы Orbisphere 410 -переменный ток
- постоянный ток
6
настенное (на трубе)/панельное IP65 настенное (на трубе)/панельное /переносное устройство IP65
230,5х160х250
279х250х434
230,5х160х250
279х250х434
225х250х219
3,4
2,9
3.8
2.9 3,8
от минус 5 до плюс 50 от 0 до 95
от минус 5 до плюс 50
100/240 от 10 до 36
анализаторы Orbisphere 510, Orbisphere 511, Orbisphere 512
- переменный ток
100/240 от 10 до 36 для переносного исполнения 5
подаваемые через блок питания с дополнительной батареей на 4 часа работы от 50 до 60
- постоянный ток
- частота, Гц
наносят на лицевую панель прибора методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.
Анализаторы Orbisphere 410, Orbisphere 510, Orbisphere 511, Orbisphere 512 в комплекте с измерительными датчиками серий 311, 312, 313, 314, 315, G1100, G1200, K1100, K1200, М1100. Комплект ЗИП.
Комплект вспомогательных устройств (по заказу), в который могут входить:
- крепежные элементы для электронного блока;
- кабели измерительные разной длины;
- соединительная коробка;
- блок продувки;
- компакт-диск с программным обеспечением;
- набор инструментов;
- газовые редукторы;
- проточные камеры для датчиков;
- ячейки для датчиков;
- устройства для установки датчиков.
Руководство по эксплуатации.
Методика поверки.
осуществляется по документу МП 58029-14 "Инструкция. Анализаторы Orbisphere 410, Orbisphere 510, Orbisphere 511, Orbisphere 512. Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС" " 26 " мая 2014 г. и входящему в комплект поставки.
При поверке применяют: ГСО-ПГС 3715-87, 3718-87, 3720-87, 3726-87, 3729-87, 3732-87, 3759-87, 3765-87, 3787-87, 3790-87, 3911-87, 3916-87, 3921-87, 3921-87, 3930-87, 3933-87, 394087, 3942-87, 4002-87, 9206-08.
приведены в руководстве по эксплуатации "Анализаторы Orbisphere 410, Orbisphere 510, Orbisphere 511, Orbisphere 512".
Нормативные и технические документы, устанавливающие требования к анализаторам Orbisphere 410, Orbisphere 510, Orbisphere 511, Orbisphere 512
ГОСТ 22729-84 "Анализаторы жидкостей. ГСП. Общие технические условия".
ГОСТ 8.578-2008 "Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах."
ГОСТ Р 8.766-2011 "Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массовой концентрации растворенных в воде газов (кислорода, водорода)".
Техническая документация фирмы-изготовителя "Hach Lange GmbH", Германия.
- при выполнении работ в области охраны окружающей среды.
