Анализаторы паров этанола в выдыхаемом воздухе Alcotest 7510, 58033-14

Анализаторы паров этанола в выдыхаемом воздухе Alcotest 7510 Назначение средства измерений

Анализаторы паров этанола в выдыхаемом воздухе Alcotest 7510 (далее - анализаторы) предназначены для экспрессного измерения массовой концентрации паров этанола в отобранной пробе выдыхаемого воздуха.

Описание

Принцип действия анализаторов основан на применении электрохимического датчика, изготовленного фирмой «Drager Safety AG & Co. KGaA», Г ермания, и предназначенного для измерения массовой концентрации паров этанола в анализируемом воздухе.

Анализаторы представляют собой автоматические портативные приборы.

Встроенный микропроцессор управляет всем процессом измерений и преобразует выходные сигналы измерительного датчика в показания на дисплее. На дисплее отображаются результаты измерений, а также сообщения о режимах работы анализаторов, указания оператору и информация о состоянии заряда элементов питания. Электрическое питание анализаторов может осуществляться от сменных щелочных батарей питания или перезаряжаемых NiMH аккумуляторов. Управление анализаторами осуществляется с помощью трех кнопок, расположенных на лицевой панели. Анализаторы имеют звуковую и световую сигнализации, информирующие об этапах подготовки и забора проб воздуха.

Анализаторы имеют два режима отбора пробы воздуха - автоматический и ручной. Для отбора проб воздуха используются сменные мундштуки специальной формы.

Анализаторы выпускаются в двух исполнениях, отличающихся конструктивными особенностями:

-    анализаторы без встроенного приемника GPS;

-    анализаторы со встроенным приемником GPS (на лицевой панели анализаторов нанесена наклейка с надписью «GPS»).

В памяти анализаторов сохраняются результаты 10000 последних измерений.

Анализаторы в зависимости от комплектации могут быть снабжены портативным принтером с ИК-интерфейсом, предназначенным для распечатки протоколов измерений на бумажном носителе. В протоколах измерений анализаторов распечатывается информация согласно таблице 1.

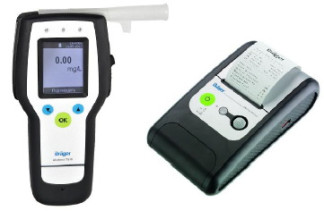

Внешний вид анализаторов с принтером и пример распечатанного протокола измерения представлены на рисунке 1.

Drager

(lfHHilp D Г J -у * Г М Ф ь и I в

М*с

А | < a t # I t 7 5 10

ПркЧ * ( Ml    AftCF - 0 0 3 0

np„.fiD Ml    AREfc . a 30 !

p f i hi i л ft

Гр)»| N[

Hit! r. a 1 г К Ш-П ■ < P

it а ь i э

Пркбег T(M(.H

IjPi ck [ |>(II HI aimff**"

ДД MM rrrf    mim H

i; H'3    15 i2 }7

Ф1МйА1>1 :

Им м

/1а т л рождении

С*иД*Т*Ль 1

С в н Lq I т < л к 3

С п & р л г о р

Р Г 1 р- ,■ # г Л Г ш пр-ов чрсТ 0 СО !•' g i' L

д

Q 4 В п--g t U

n * Д Я « ш ь

Рисунок 1 - Внешний вид анализаторов с принтером и пример распечатанного протокола

измерения.

Анализаторы имеют встроенное программное обеспечение Alcotest 7510 OIML, состоящее из 3-х модулей.

Встроенное системно-прикладное программное обеспечение анализаторов разработано изготовителем специально для решения задачи измерения массовой концентрации паров этанола в выдыхаемом воздухе, а так же отображения результатов измерений на дисплее, хранения измеренных данных и передачи измеренных данных на внешние устройства. Идентификация встроенного программного обеспечения производится путем вывода версии на дисплей при включении анализаторов.

Анализаторы могут работать с автономным программным обеспечением «Drager Diagnostics».

Идентификационные данные встроенного программного обеспечения анализаторов приведены в таблице 2.

Таблица 2

Влияние встроенного программного обеспечения на метрологические характеристики анализаторов учтено при их нормировании. Уровень защиты встроенного программного обеспечения анализаторов от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

1 Диапазон измерений и пределы допускаемой погрешности анализаторов приведены в таблице 3.

Таблица 3

П р и м е ч а н и я:

1    В таблице указаны пределы допускаемой погрешности анализаторов в рабочих условиях эксплуатации, приведенных в п. 14 описания типа.

2    В анализаторах программным способом установлен минимальный интервал показаний, которые выводятся на дисплей анализатора и бумажный носитель в виде нулевых показаний:    от 0,00 до 0,02 мг/л.

3    На дисплее единицы измерений массовой концентрации этанола «мг/л» отображаются в виде «mg/l».

2    Диапазон показаний, мг/л:    от 0,00 до 3,00.

3    Цена младшего разряда шкалы, мг/л:    0,01.

4    Дополнительные погрешности от наличия неизмеряемых компонентов отсутствуют.

5    Параметры анализируемой газовой смеси при подаче пробы на вход анализаторов (автоматический режим отбора пробы):

-    расход анализируемой газовой смеси, л/мин:

не менее 9; не менее 1,2.

не более 60.

не более 20.

не более 30.

не менее 12.

-    объем пробы анализируемой газовой смеси, л:

6    Время подготовки к работе после включения при температуре окружающего воздуха (20 ± 5) °С, с:

7    Время измерения после отбора пробы газовой смеси с массовой концентрацией этанола 0,50 мг/л, с:

8    Время подготовки к работе после анализа газовой смеси с массовой концентрацией этанола 0,50 мг/л, с:

9    Интервал времени работы анализаторов без корректировки показаний, месяцев:

Корректировка показаний анализаторов проводится при поверке по необходимости.

10    Электрическое питание анализаторов осуществляется от четырех сменных щелочных батарей питания типа АА (4 х 1,5 В) или четырех перезаряжаемых NiMH аккумуляторов (4 х 1,2 В).

11    Число измерений без замены/заряда элементов питания:

не менее 1500.

не более 185; не более 90; не более 45. не более 435.

от минус 10 до 50;

12    Габаритные размеры анализаторов, мм:

-    длина

-    ширина

-    высота

13    Масса анализаторов, г:

14    Рабочие условия эксплуатации:

-    диапазон температуры окружающего воздуха, °С:

-    диапазон относительной влажности окружающего воздуха, %:

от 10 до 100 (без конденсации);

от 60,0 до 110,0.

не менее 3.

4.

8000.

-    диапазон атмосферного давления, кПа:

15    Срок службы электрохимического датчика, установленного в анализаторах, лет:

16    Средний срок службы анализаторов, лет:

17    Средняя наработка на отказ, ч:

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации, паспорт и на анализаторы в виде наклейки.

Комплект поставки анализаторов приведен в таблице 4. Таблица 4

Поверка

осуществляется по документу МП-242-1198-2014 «Анализаторы паров этанола в выдыхаемом воздухе Alcotest 7510. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 15 апреля 2014 г.

Основные средства поверки:

-    генератор газовых смесей паров этанола в воздухе Alcotest CU34 - рабочий эталон 1-го разряда по ГОСТ 8.578-2008 в комплекте со стандартными образцами состава водных растворов этанола ВРЭ-2: ГСО 8789-2006

или

-    стандартные образцы состава газовых смесей С2Н5ОН^2 в баллонах под давлением по ТУ 6-16-2956-92: ГСО 10338-2013.

Сведения о методах измерений

лист № 7 всего листов 7

Нормативные и технические документы, устанавливающие требования к анализаторам паров этанола в выдыхаемом воздухе Alcotest 7510

1    ГОСТ Р 50444-92 (р.р. 3,4) «Приборы, аппараты и оборудование медицинские. Общие технические условия».

2    ГОСТ Р 50267.0-92 «Изделия медицинские электрические. Часть 1. Общие требования безопасности».

3    ГОСТ Р 50267.0.2-2005 «Изделия медицинские электрические. Часть 1-2. Общие требования безопасности. Электромагнитная совместимость. Требования и методы испытаний».

4    ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах»

5    ГОСТ Р 8.676-2009 «ГСИ. Государственная поверочная схема для средств измерений содержания этанола в газовых и жидких средах».

6    ГОСТ Р 54794-2011 «Анализаторы паров этанола. Общие технические условия».

7    Техническая документация фирмы - изготовителя.

Рекомендации к применению

осуществление деятельности в области здравоохранения (Приказ Министерства здравоохранения РФ № 81н от 21.02.2014 г., пункт 11);

осуществление мероприятий государственного контроля и надзора в области обеспечения безопасности дорожного движения (при комплектации анализатора принтером - Постановление Правительства РФ № 475 от 26 июня 2008 г., статья 1, пункт 5; Приказ Министерства внутренних дел РФ № 1014 от 8 ноября 2012 г., пункт 104).
