| Номер в госреестре | 58036-14 |
| Наименование СИ | Аппараты испытательно-прожигающие |
| Обозначение типа СИ | АИП-70 |
| Изготовитель | ООО ПО "Энергоспецтехника", г.Пенза |
| Год регистрации | 2014 |
| Срок свидетельства | 05.08.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Аппараты испытательно-прожигающие АИП-70 (далее - аппараты) предназначены для воспроизведений напряжения постоянного и переменного тока.
Принцип действия аппаратов заключается в преобразовании напряжения электрической сети в высокое напряжение переменного тока или высокое постоянное (выпрямленное) напряжение отрицательной полярности с контролем выходного (высокого) напряжения и контролем тока утечки в цепи выпрямленного напряжения.
Конструктивно аппараты выполнены в виде двух блоков: блока высоковольтного и блока управления.
Аппараты могут быть использованы для испытаний изоляции силовых кабелей и твердых диэлектриков выпрямленным напряжением, испытания твердых диэлектриков переменным напряжением частотой 50 Гц, а также для предварительного прожига дефектной изоляции силовых кабелей.

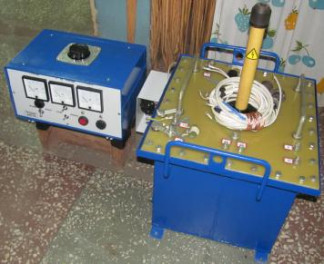

Аппараты имеют три модификации: АИП-70 исполнения ЛАДМ.441321.001, АИП-70М исполнения ЛАДМ.441321.002 (малогабаритный) и АИП-70 исполнения ЛАДМ.441321.003 (с увеличенным выходным током в режиме короткого замыкания). Фотографии общего вида представлены на рисунках 1 и 2.
Метрологические и технические характеристики представлены в таблице 1. Таблица 1
| Наименование параметра | Значение |
| Диапазон воспроизведений выходного переменного напряжения (действующее значение), кВ | от 10 до 50 |
| Диапазон воспроизведений выходного выпрямленного напряжения (амплитудное значение), кВ | от 10 до 70 |
| Пределы допускаемой приведённой погрешности воспроизведений переменного напряжения в режиме холостого хода, % | ± 3 |
| Пределы допускаемой приведённой погрешности воспроизведений выпрямленного напряжения в режиме испытания объекта с ёмкостной нагрузкой (не менее 10 нФ), % | ± 3 |
| Диапазон измерений тока утечки испытываемого объекта в режиме воспроизведения выпрямленного напряжения, мкА | от 0 до 1000 |
| Пределы допускаемой приведенной погрешности измерений тока утечки испытываемого объекта, % | ± 10 |
| Выходной переменный рабочий ток (действующее значение) в режиме короткого замыкания, мА, не менее - для исполнения ЛАДМ.441321.002 - для исполнения ЛАДМ.441321.001 - для исполнения ЛАДМ.441321.003 | 20 40 80 |
| Условия применения (У2 по ГОСТ 15150): - температура окружающеё воздуха, °С; - относительная влажность воздуха (при плюс 25 °С), %; - атмосферное давление, кПа (мм рт. ст.) | от -10 до +40 до 80 от 84 до 106,7 (от 630 до 800) |
| Напряжение питания переменного тока, В | от 187 до 242 |
| Частота напряжения питания, Гц | 50 ± 1 |
| Потребляемая мощность, кВ-А, не более - для исполнений ЛАДМ.441321.001 и ЛАДМ.441321.002; - для исполнения ЛАДМ.441321.003 | 2,2 5 |
| Габаритные размеры, мм, не более - блок управления: • для исполнений ЛАДМ.441321.001 и ЛАДМ.441321.003; • для исполнения ЛАДМ.441321.002; - блок высоковольтный: • для исполнений ЛАДМ.441321.001 и ЛАДМ.441321.003; • для исполнения ЛАДМ.441321.002 | 386x230x260 415x220x335 508x550x710 345x360x665 |
| Масса, кг, не более • для исполнений ЛАДМ.441321.001 и ЛАДМ.441321.003; • для исполнения ЛАДМ.441321.002; | 150 62 |
| Примечание. Нормирующее значение - верхний предел диапазона измерений (воспроизведений). | |
Уровень создаваемых индустриальных радиопомех не превышает значений, установленных для оборудования класса А группы 2 по ГОСТ Р 51318.11-2006.
Знак утверждения типа наносится на табличку, расположенную на задней панели блока управления, методом металлографики, и на руководство по эксплуатации в левый верхний угол титульного листа типографским способом.
Комплект поставки приведён в таблице 2. Таблица 2
| Наименование | Кол-во, шт. |
| 1 Блок управления | 1 |
| 2 Блок высоковольтный | 1 |
| 3 Кабель сетевой | 1 |
| 4 Кабель измерений | 1 |
| 5 Кабель питания высоковольтного блока | 1 |
| 6 Провод защитного заземления | 1 |
| 7 Щуп зазора разрядников | 1 |
| 8 Щуп уровня масла | 1 |
| 9 Руководство по эксплуатации | 1 |
| 10 Методика поверки | 1 |
| 11 Комплект ЗИП: | |
| светодиод АЛ307АМ (красный) | 1 |
| светодиод АЛ307 ВМ (зелёный) | 1 |
| вставка плавкая ВТФ-10 | 2 |
осуществляется по документу МП 58036-14 «Аппараты испытательно-прожигающие АИП-70. Методика поверки», утверждённому руководителем ГЦИ СИ ФБУ «Пензенский ЦСМ»
16 апреля 2014 г.
Перечень рекомендуемых основных средств поверки представлен в таблице 3. Таблица 3
| Наименование средств поверки и тип | Основные метрологические и технические характеристики |
| Цифровой киловольтметр СКВ-100 | Диапазон измерений напряжений постоянного и переменного тока от 0,1 до 100 кВ Пределы допускаемой основной приведенной погрешности измерений ± 0,5 % |
| Прибор комбинированный Ц4317 | Диапазон измерений постоянного тока от 0 до 1 мА, класс точности 1,5 |
Методика измерений приведена в разделе 2 руководства по эксплуатации.
Нормативные документы, устанавливающие требования к аппаратам испытательно-прожигающим АИП-70
1. ГОСТ 8.022 - 91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16 - 30 А.
2. ГОСТ 8.027 - 01 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
3. ГОСТ Р 8.648 - 2008 Государственная поверочная схема для измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1x10 до 2x10 Гц.
