| Номер в госреестре | 58047-14 |
| Наименование СИ | Комплекс автоматизированный измерительно-управляющий |
| Обозначение типа СИ | КИ-Энел ОГК-5-Рефтинская ГРЭС-7ЭБ |
| Изготовитель | ЗАО "Интеравтоматика", г.Москва |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплекс автоматизированный измерительно-управляющий "КИ-Энел ОГК-5 - Рефтинская ГРЭС-7ЭБ" (в дальнейшем Комплекс) предназначен для измерений, вычислений, контроля и хранения измеренных параметров оборудования и энергоносителей (воды, перегретого и насыщенного пара, воздуха, тепловой и электрической энергии), потребляемых или получаемых в процессе работы энергоблока.
Комплекс входит в состав АСУ ТП энергоблока № 7 ОАО "Энел ОГК-5 филиал Рефтинская ГРЭС".
Комплекс представляет собой совокупность технических и программных средств, в том числе:
- оборудования нижнего уровня, состоящего из:
• программно-технических средств на базе модулей аналогового ввода Simatic S7-300 типа SM331 и SM332 в составе устройств распределенного ввода-вывода Simатiс ЕТ-200М (Госреестр № 15772-11, № 22734-11), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, расхода, уровня, механических и электрических измерений, газового и жидкостного анализа и сигналов с датчиков температуры в выходной код и передача их в процессоры комплекса по стандартам промышленных протоколов обмена семейства "Industrial Ethernet" и Profibus-DP;
• линий связи соединяющих измерительные модули с датчиками;
• процессора измерительного комплекса Simatic S7-400, тип 417 (Госреестр
№ 15773-11), обеспечивающих выполнение алгоритмов измерений, расчетов и технологических защит на основе принятой измерительной информации от измерительных модулей комплекса;
• дублированного процессора измерительного комплекса серии Simatic S7-400^ тип 417 (Госреестр № 15773-11), обеспечивающего выполнение алгоритмов управления при ведении технологического процесса энергоблока на основе принятой измерительной информации от процессора измерительных модулей комплекса;
• специализированного программного обеспечения STEP 7 версии 5.3, предназначенного для программирования контроллеров комплекса с целью обработки измерительных сигналов, автоматического регулирования, управления, выполнения функций защит и блокировок и обеспечения диагностики работы системы управления оборудованием энергоблока и его вспомогательного оборудования;
- оборудования верхнего уровня, в качестве которого используется инженерный программный комплекс "PCS7" V6.0 SP2 NF1 фирмы Siemens, состоящего из:
• основных и резервных серверов системы автоматизации (серверов приложений), предназначенных для хранения полученной измерительной и расчетной информации и обеспечения "клиент-серверной" технологии работы комплекса;
• инженерной и рабочих станций комплекса, реализованных на базе персональных компьютеров, которые получает информацию от серверов системы по общестанционной
сети Ethernet и обеспечивают визуализацию результатов измерений и функционирования оборудования энергоблока;
• стандартного программного обеспечения - операционной системы Windows XP и специализированного инженерного программного обеспечения - SKADA-системы "SI-MATIC WinCC", предназначенного для конфигурации серверов, визуализации процессов работы оборудования энергоблока и его вспомогательного оборудования и обеспечения контроля над всем технологическим процессом и передачи измерительной информации на инженерную и рабочие станции комплекса.
Принцип действия комплекса основан на измерении, обработке и индикации информации, поступающей с первичных преобразователей, согласно заложенным алгоритмам.
Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений и расчетов на экранах операторских терминалов, архивирование и вывод на печать следующих параметров при ведении технологического процесса энергоблока:
2 2
- давлений газа, воздуха, пара, воды, конденсата, мазута, масла, кгс/см , кгс/м , мм вод.ст.;
- температуры газа, воздуха, пара, воды, конденсата, мазута, масла, металла, °С;
- уровня масла и конденсата, мм;
- расхода воздуха, пара, воды, конденсата, мазута, м3/ч, т/ч;
- вибраций, линейных перемещений, частота вращения, мм/с, мм/м, мм, об/мин;
- электрического тока, напряжения, частоты и мощности генератора, А, В, кВ, Гц,
МВт, кВт, Мвар;
- концентраций О2, в отходящих газах котла энергоблока, %;
- электропроводимость жидких сред водоподготовки, мкСм/см.
Комплекс работает под управлением лицензионного программного обеспечения "PCS 7", версия "6.0 SP2 NF1".
Конфигурация программного проекта ИА.498В.РП-АТХ "Refta_Unit7_Prj" на базе ПО "PCS 7" и SKADA WinCC выполнена под задачи "Комплекса автоматизированного измерительно-управляющего "КИ-Энел ОГК-5 - Рефтинская ГРЭС-7ЭБ".
Программное обеспечение имеет уровень защиты "С", обеспечивающий применение однократно инсталлируемой версии проекта ИА.498В.РП-АТХ на базе лицензионного ПО "PCS 7" и WinCC, установленного на серверы, инженерные и рабочие станции измерительного комплекса.
Защита от несанкционированного изменения алгоритмов измерений, преобразований и вычислений параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО.
Метрологически значимые параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем.
| Наименование программного обеспечения | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентиф икатор метрологически значимой части ПО | Алгоритм вычисления цифрового идентификатора |
| Программный проект на базе инженерного ПО "PCS 7" и SKADA WinCC | "Refta_Unit 8_Prj" | "6.0 SP2 NF1" "6.0 SP3a" | Контрольная сумма байтов 75AFAF76A7C7F113ECC1 DF2EAC67DE4C | ПО "Md5checksum.exe, алгоритм проверки MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений "С" -согласно МИ 3286-2010.

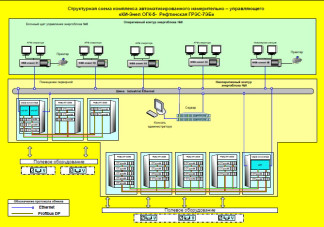

Структурная схема комплекса автоматизированного измерительно - управляющего «КИ-Энел ОГК-5- Рефтинская ГРЭС-7ЭБ»
Блочный щит управления энергоблока №8
Оперативный контур энергоблока №8
Инженерная станция
АРМ оператора
АРМ оператора
Принтер
| WEB клиент 01 | Ф | WEB клиент 02 | WEB клиент 03 | WEB клиент 04 | WEB клиент 05 |
Неоперативный контур энергоблока №8
Принтер
Помещение серверной
Шина Industrial Ethernet
Консоль
Сервер
администратора
Полевое оборудование
| ] | [ ] | [ ] | [ ] | |
| Полевое оборудование | ||||
|ИШ1 Ц|
Обозначение протокола обмена
Ethernet Profibus DP
| Наименование характеристики | Значение характеристики |
| Количество измерительных модулей УСО типа SM331 в составе комплекса, шт. | 225 |
| Количество измерительных преобразователей подключаемых на вход одного модуля типа SM, шт. | до 8 |
| Количество измерительных преобразователей со стандартным токовым выходом на входе ПТК, шт. | 900 |
| Диапазон измерений унифицированных аналоговых сигналов измерительных преобразователей, мА | 4...20, 0...5 |
| Количество измерительных преобразователей температуры, на входе ПТК, шт. | 910 |
| Диапазоны измерений аналоговых сигналов по измерительным каналам температуры, в зависимости от типа преобразователя, °С: • термометры сопротивления • термопары | -50.600 0.1100 |
| Пределы допускаемой приведенной погрешности по каналам измерений давления, уровня, механических и электрических величин, газового и жидкостного анализа, без учета погрешности первичных измерительных преобразователей, %: Пределы допускаемой приведенной погрешности по каналам измерений расхода энергоносителей в расчетных условиях, без учета погрешности первичных измерительных преобразователей, %: Пределы допускаемой абсолютной погрешности по каналам измерений температуры, без учета погрешности первичных измерительных преобразователей, °С: - при измерении сигналов термометров сопротивления ТСП с НСХ 50П, Wioo=1,391, с НСХ Pt100, Wioo=1,385 и ТСМ с НСХ 50M,W1oo= 1,426, ТСМ гр.23 и ТСП гр.21 - при измерении сигналов термопар, в зависимости от типа: термопар с НСХ ХА (К) и с НСХ ХА (L) | ± 0,75 ±1,0 ± 1,0 ± 2,0 |
| Электропитание: напряжение постоянного тока, В | 24 |
| Режим работы | непрерывный, в условиях помещения |
| Температура окружающей среды, °С: измерительные преобразователи электронная аппаратура и вычислительная техника | -25.50 0.40 |
| Относительная влажность, при температуре 25 °С, % | 3 О 8 о |
| Атмосферное давление, кПа | 8 0 0 8 |
| Средний срок службы, лет | 15 |
| Наименование | Обозначение, тип | Количество, шт. |
| 1.Комплекс программнотехнических средств "SIMATIC PCS 7" | "SIMATIC PCS 7 " на базе программируемых контроллеров и модулей ввода вывода серии Simatic S7-417H и устройств распределенного ввода - вывода ЕТ 200М | 1 компл. |
| 2. Сервер дублированный (основной и резервный) Архивный сервер | Сервер 6ES7650-0LH16-0YX1 PRIMERGY RX220 Fujitsu Siemens | 2 1 |
| 3.Рабочие станции комплекса | Персональные компьютеры Fujitsu-Siemens Scenic P | 5 |
| 4.Комплект стандартного программного обеспечения: для серверов, операторских терминалов и инженерных станций комплекса | Windows Server 2003 Enterprise Edition Windows XP SP3 | 1 компл. 5 компл. |
| 5.Комплект специализированного ПО "Комплекс автоматизированный измерительный "КИ-Энел ОГК-5 - Рефтинская ГРЭС- 7ЭБ" | Программный проект "Refta Unit7 PrJ" на базе ПО "SIMATIC PCS 7 PS" и ПО Windows Control Center (WinCC) сконфигурированный под задачи -го энергоблока филиала "Рефтинская ГРЭС" ОАО "Энел ОГК-5" | 1 компл. |
| 6.Комплект эксплуатационной документации, в том числе: Руководство по эксплуатации Методика поверки Формуляр | ИА.498В РП-АТХ-РЭ. 01 ИА.498В РП-АТХ-РЭ. 02 ИА.498В РП-АТХ-МП ИА.498В РП-АТХ-ФО | 1 компл. |
наносится типографским способом на титульные листы эксплуатационной документации.
осуществляется в соответствии с методикой ИА.498В.РП-АТХ-МП "ГСИ. Комплекс автоматизированный измерительно-управляющий "КИ-Энел ОГК-5 - Рефтинская ГРЭС-7ЭБ". Методика поверки", утвержденной ФГУП "ВНИИМС" в июне 2014 г. Основное поверочное оборудование:
- калибратор электрических сигналов CSC200R. Диапазон генерирования сопротивления 5.. ..400 Ом, погрешность ± (0,025 % показаний + 0,5 Ом);
- калибратор тока "мАcal-R", диапазон генерирования тока 0....24 мА, пределы основной погрешности ± 0,05 % ВПИ.
изложены в документе "Руководство по эксплуатации" ч.1 на "Комплекс автоматизированный измерительно-управляющий "КИ-Энел ОГК-5 - Рефтинская ГРЭС-7ЭБ" ИА.498В.АТХ.РЭ.01 ч.1.
Нормативные и технические документы, устанавливающие требования к комплексу автоматизированному измерительно-управляющему "КИ-Энел ОГК-5 - Рефтинская ГРЭС-7ЭБ"
1. ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
2. Техническое задание. "Автоматизированная система управления технологическими процессами оборудования блока № 7 ОАО "Энел ОГК-5" филиал Рефтинская ГРЭС".
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
