Устройства весоизмерительные автоматические CWE/CWD/CWF, MR8, GLM-I, GLM-E, WM-CWL, 58050-14

Назначение

Устройства весоизмерительные автоматические CWE/CWD/CWF, MR8, GLM-I, GLM-E, WM-CWL (далее — АВУ) предназначены для измерений массы, сортировки, и/или маркировки фасованных товаров.

Описание

Все модификации АВУ имеют модульную конструкцию, обеспечивающую возможность встраивать их в различные технологические линии, и, как правило, включают в себя следующие функциональные узлы, связанные друг с другом цифровыми интерфейсами связи:

-    одно или более грузоприемных устройств, далее — ГПУ, включающее в себя весоизмерительные датчики;

-    одну или более грузовых транспортных систем, конструктивно объединенных с ГПУ, или представляющих собой отдельный узел;

-    два или более ленточных и/или роликовых грузовых конвейера;

-    одно или более устройств обработки данных: аналоговых или цифровых, которые могут быть объединены с ГПУ во взвешивающий модуль;

-    индикатор или терминал с цифровым дисплеем и клавиатурой оператора.

В зависимости от назначения АВУ, они комплектуются датчиками нахождения груза на ГПУ, сортирующими устройствами, печатающими устройствами, металлодетекторами, сканерами для чтения штрих-кодов и т.д.

Модификации АВУ представляют собой исполнения, различные по составу модулей и их компоновке.

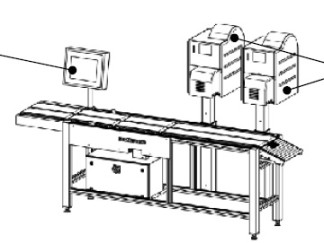

Примеры внешнего вида различных исполнений АВУ показаны на рисунках 1 - 13.

Блок управления, включающий электронные устройства АВУ и схемы коммутации цепей питания

Блок управления (БУ), включающий лектронные устройства АВУ и схемы коммутации цепей питания

Конвейерная линия, включающая ГПУ и грузовые конвейеры

■т

'ту

: -V'__.    '

-;>| ■ , }•

/ . .4

л-..

Рисунок 3 — Устройства весоизмерительные автоматические CWE, CWD, CWF или MR8

с двумя измерительными линиями

Печатающее

устройство

(принтер)

Рисунок 7 — Устройства весоизмерительные автоматические GLM-E с ГПУ без грузовой транспортной системы и грузовых конвейеров: отдельно стоящие (слева и в центре), в

составе упаковочной машины (справа)

Цифровой дисплей (необязательный)

Печатающее

устройство

(принтер)

Г1^

Терминал

Блок управления, включающий устройство обработки аналоговых данных и схемы коммутации цепей питания

Грузовая

транспортная

система

ГПУ, конструктивно объединенное с грузовой транспортной системой

Терминал

Два ГПУ

расположенные одно на другом.

Расположенное сверху ГПУ конструктивно объединено с грузовой транспортной системой и наряду с грузовым конвейером опирается на общее для всей конструкции ГПУ, расположенное внизу

Принцип действия АВУ основан на преобразовании возникающей под действием силы тяжести взвешиваемого товара деформации упругих элементов входящих в состав ГПУ весоизмерительных датчиков (тензометрических, вибрационных, или с системой электромагнитной компенсации) в электрический сигнал, пропорциональный массе груза. Далее этот сигнал преобразуется в цифровой код, обрабатывается. В устройствах сортировки по массе, если отклонение измеренного значения массы единицы товара от заданного при настройке АВУ превышает установленные пределы, срабатывает исполнительный механизм отбраковки (сортировки). В устройствах для этикетирования массы (и стоимости) измеренное значение массы (и его стоимость, вычисленная на основе заранее введенной оператором цены за единицу товара) передается на печатающее устройство для нанесения этикетки. При оснащении АВУ дисплеем измеренные значения выводятся на дисплей. При оснащении весов интерфейсами связи измеренные значения передаются на внешние электронные устройства.

АВУ содержат следующие устройства и функции (здесь и далее указаны соответствующие пункты ГОСТ Р 54796-2011):

-    весы статического взвешивания (3.3.4.5);

-    весы динамического взвешивания (3.3.4.6);

-    многоинтервальные АВУ (3.3.3.4);

-    отсчетное устройство с расширением (3.2.9.2, 5.4.2);

-    устройство обнаружения случайной поломки или разрегулирования (5.2.2);

-    динамическая регулировка (5.2.3);

-    полуавтоматическое устройство установки нуля (3.2.10.10);

-    автоматическое устройство установки нуля (3.2.10.11);

-    устройство первоначальной установки нуля (3.2.10.12);

-    устройство слежения за нулем (3.2.10.13);

-    полуавтоматическое устройство взвешивания (выборки) тары (3.2.10.16);

-    устройство предварительного задания (выборки) массы тары (3.2.10.17);

-    запоминающие устройства для хранения параметров юстировки и настройки;

-    интерфейсы для подключения оборудования (клавиатура, компьютер) для настройки, юстировки АВУ.

Обозначение класса точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных АВУ), минимальной нагрузки Min, поверочного деления e (e\ поддиапазонов взвешивания многоинтервальных АВУ), диапазона уравновешивания тары, указываются на маркировочной табличке АВУ, а также отображается на дисплее.

Пример маркировочной таблички приведен на рисунке 14.

Nr./Nft.

}!

Ми*

M.

ИНДИ1МСР v W

Min fl-d"

T S - ОЛ Млк

Max

СЫ.

Ш-ДШТАТрг-T i - 0A M*< v mix: CM.HHiH.fATGP'

Software ID: Cm.IMAi№AT№ Piwunet. ргизигб fifrO kPe 0- 4fl'C

400 Q S+N+PE СО ГЦ 2 4 A

EIZERBA GiflttH i Co. KG gJk.g*r.

Модификации CWE, CWEMAXX, CWD, CWDMAXX, CWF, CWFMAXX, MR8 являются устройствами сортировки по массе. Отличаются степенью защиты, обеспечиваемой оболочками: CWE, CWEMAXX, MR8, CWF, CWFMAXX — для использования во влажных

MAXX

помещениях; CWD (также обозначается как CWE Dry) CWE — для использования в сухих помещениях. Числовой индекс в обозначении модификации — условное обозначение максимальной нагрузки в граммах: 1500, 3000, 6000, 15000.

Модификации GLM-E, GLM-Emaxx, GLM-Imaxx GLM-I Evo являются устройствами для этикетирования массы или для этикетирования массы и стоимости взвешенного товара и/или устройствами сортировки по массе. Числовой индекс в обозначении указывает на максимальную производительность устройств этикетирования в минуту: 20; 30; 40; 50; 70; 100; 150; 170. После числового индекса в обозначении указывается число и расположение печатающих устройств (принтеров), например, 2Т — два принтера для нанесения этикеток сверху, 1В — один принтер для нанесения этикеток снизу.

Модификации WM-CWL (также обозначается как CWL), WM-CWLmaxx (также

MAXX

обозначается как CWL ) являются устройства для этикетирования массы или для этикетирования массы и стоимости взвешенного товара и/или устройствами сортировки по массе. Имеют исполнения с ГПУ, выполненном в виде отдельной платформы, сверху которой устанавливается грузовая транспортная система (дополнительно не обозначается), а также исполнение с грузовой транспортной системой опирающейся непосредственно на весоизмерительные датчики (обозначается как WM-CWL LE-D). WM-CWL LE-D может иметь два ГПУ разной длины, расположенные одно на другом, или три ГПУ, два из которых расположены рядом, образуя участок конвейерной линии, и опирающиеся на третье.

Знак поверки в виде наклейки наносится на доступную для осмотра маркировочную табличку АВУ. Пломбировке подвергаются переключатели настройки/юстировки, а также в зависимости от исполнения АВУ детали ГПУ, на которые крепятся маркировочные таблички. Схема пломбировки АВУ от несанкционированного доступа определяется составом и компоновкой комбинации модулей и приведена на рисунках 15-17.

Место расположения переключателя настройки и

Место расположения переключателя юстировки

Пломбировочная пластина с мастичной пломбой на крепежном винте и маркировочной табличкой

Соединительная коробка с разрушаемой наклейкой или мастичной пломбой на винте крепления ее кожуха

Окошко на лицевой стороне корпуса для контроля состояния пломбы

Опечатываемый кожух зажимов для

подсоединения

датчиков

Маркировочная

табличка

Пломбировка перемычки, посредством которой происходит переключение в режим юстировки

Программное обеспечение

Программное обеспечение (далее — ПО) является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается невозможностью изменения ПО без применения специализированного оборудования производителя, а также без изменения его идентификационных данных.

Изменение ПО через интерфейс пользователя невозможно.

Кроме того, для защиты от несанкционированного доступа к параметрам юстировки и настройки, а также измерительной информации, используются следующие средства:

а)    после запуска ПО проводится проверка его целостности

б)    автоматическим вычислением контрольной суммы по машинному коду (контрольная сумма по CRC-16 со скрытым полиномом) и сравнением результата с хранящимся в энергонезависимой памяти фиксированным значением;

в)    если проверка контрольной суммы завершилась с положительным результатом проводится проверка текущей версии ПО путем сравнения с номером версии, хранящимся в нестираемом журнале событий, хранящимся в энергонезависимой памяти.

Доступ к параметрам юстировки и настройки осуществляется с использованием пароля.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню воздействий «С» по МИ 3286-2010. Идентификационные данные ПО (Таблица 1) и журнал событий отображаются после нажатия специальной клавиши или вызову из меню.

Таблица 1 — Идентификационные данные ПО

Технические характеристики

Классы точности, значения максимальной нагрузки Max (Maxi поддиапазонов взвешивания многоинтервальных АВУ), минимальной нагрузки Min, поверочного деления e (в\ поддиапазонов взвешивания многоинтервальных АВУ), действительная цена деления d (di поддиапазонов взвешивания многоинтервальных АВУ), число поверочных делений n (ni поддиапазонов взвешивания многоинтервальных АВУ), максимальная скорость взвешивания, максимальная скорость грузовой транспортной системы, диапазон взвешивания тары для различных модификаций устройств указаны в таблицах 2-16.

Таблица 3 — Многоинтервальные устройства CWE, CWD

Таблица 5 — Метрологические характеристики многоинтервальных АВУ GLM-I

Таблица 6 — Метрологические характеристики многоинтервальных АВУ GLM-I

Таблица 7 — Метрологические характеристики многоинтервальных АВУ GLM-I

Таблица 8 — Метрологические характеристики однодиапазонных АВУ CWE/CWF, GLM-E

Таблица 10 — Метрологические характеристики однодиапазонных АВУ GLM-E, GLM-I

Таблица 11 — Метрологические характеристики однодиапазонных АВУ GLM-I

Таблица 13 — Метрологические характеристики однодиапазонных АВУ GLM-I

Таблица 14 — Метрологические характеристики однодиапазонных АВУ GLM-I

Таблица 15 — Метрологические характеристики однодиапазонных АВУ GLM-I,

WM-CWL

Таблица 16 — Метрологические характеристики однодиапазонных АВУ WM-CWL

Пределы допускаемой средней погрешности при первичной поверке (в эксплуатации), выраженной в поверочных делениях е, для устройств класса XIII(1) для

нагрузки т, выраженной в поверочных делениях е:

0 < m < 500........................................................................................................±0,5e (±1е);

500 < m < 2000.....................................................................................................±1e (±2е);

2000 < m............................................................................................................±1,5e (±3е).

Пределы допускаемого стандартного отклонения (в процентах от т или в граммах для устройств класса XIII(1) при первичной поверке (в эксплуатации) для значение массы нагрузки т, г:

m < 50...............................................................................................................0,48 (0,6) %

50 < m < 100.....................................................................................................0,24 (0,3) г;

100 < m < 200..................................................................................................0,24 (0,3) %;

200 < m < 300....................................................................................................0,48 (0,6) г;

300 < m < 500..................................................................................................0,16 (0,2) %;

500 < m < 1000....................................................................................................0,8 (1,0) г;

1000 < m < 10000............................................................................................0,08 (0,1) %;

10000 < m < 15000..................................................................................................8 (10) г;

15000 < m ................................................................................................. 0,053 (0,067) %.

Пределы допускаемой погрешности при первичной поверке (в эксплуатации) выраженной в поверочных делениях е, для устройств классаY(a) при нагрузке т, выраженной в поверочных делениях е:

0 < m < 500.....................................................................................................±0,5e (±1,5е);

500 < m < 2000...............................................................................................±1,5e (±2,5е);

2000 < m < 2000.............................................................................................±2,0e (±3,5е).

Диапазон рабочих температур (п.4.9.1.1 ГОСТ Р 54796-2011), оС:...............от 0 до плюс 40.

Параметры электропитания от сети переменного тока:

фазное напряжение, В................................................................................от 187 до 242;

частота, Гц..................................................................................................................50±1.

Знак утверждения типа

Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.

Комплектность

1)    Устройство весоизмерительное автоматическое.............................................1 шт;

2)    Руководство по эксплуатации (РЭ)....................................................................1 экз;

3)    Методика поверки...............................................................................................1 экз;

4)    Металлодетектор (по дополнительному заказу)..............................................1 шт;

5)    Сканер штрих-кодов (по дополнительному заказу)......................................... 1 шт;

6)    Устройство для сортировки и/или отбраковки груза в упаковках

(по дополнительному заказу).............................................................................................1 шт;

7)    Дополнительный механизм подачи груза (по дополнительному заказу)......1 шт;

8)    Сканер измерения размеров груза (по дополнительному заказу)..................1 шт;

9)    Устройство для считывания и хранения данных

(по дополнительному заказу).............................................................................................1 шт.

Поверка

осуществляется по документу МП 58050-14 «Устройства весоизмерительные автоматические CWE/CWD/CWF, MR8, GLM-I, GLM-E, WM-CWL. Методика поверки», утвержденному ФГУП «ВНИИМС» 07 марта 2014 г.

Идентификационные данные, а также процедура идентификации программного обеспечения приведены в:

-    разделе 4.3.2. документа «Руководство по весоизмерительные автоматические CWE/CWD/CWF/ MR8»;

Устройства

Устройства

Устройства

Устройства

эксплуатации:

-    разделе 4.4. документа «Руководство по весоизмерительные автоматические GLM-I»;

эксплуатации:

-    разделе 4.2.1. документа «Руководство весоизмерительные автоматические GLM-E»;

по эксплуатации:

-    разделе 5.3.6 документа «Руководство весоизмерительные автоматические WM-CWL»;

по эксплуатации:

Основные средства поверки:

-    гири, соответствующие классу точности F1, F2 или М1 по ГОСТ OIML R 111-1—2009.

-    весы неавтоматического действия по ГОСТ OIML R 76-1-2011 (весы для статического взвешивания), обеспечивающие измерения испытательной нагрузки с погрешностью, не превышающей 1/3 пределов допускаемого отклонения среднего значения погрешности поверяемого устройства.

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в документах:

-    раздел 9 документа «Руководство по эксплуатации: Устройства весоизмерительные автоматические CWE/CWD/CWF/ MR8»;

-    раздел 9 документа «Руководство по эксплуатации: Устройства весоизмерительные автоматические GLM-I»;

-    раздел 9 документа «Руководство по эксплуатации: Устройства весоизмерительные автоматические GLM-E»;

-    разделе 5 документа «Руководство по эксплуатации: Устройства весоизмерительные автоматические WM-CWL».

Нормативные и технические документы, устанавливающие требования к устройствам весоизмерительным автоматическим CWE/CWD/CWF, MR8, GLM-I, GLM-E, WM-CWL

1.    ГОСТ Р 54796—2011 «Устройства весоизмерительные автоматические. Часть 1. Метрологические и технические требования. Методы испытаний».

2.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление торговли и товарообменных операций.
