Анализаторы пыли MP 101M мод. MP 101-09, 58064-14

Назначение

Анализаторы пыли MP 101M модели MP 101-09 предназначены для измерения массовой концентрации пыли различного происхождения в атмосферном воздухе.

Описание

Принцип действия анализаторов пыли MP 101M модели MP 101-09 - радиоизотопный, основан на поглощении в - излучения частицами пыли, осажденными на фильтрующую ленту. В качестве источника в - излучения используется изотоп С14. Пыль осаждается на фильтрующей ленте в результате прокачивания пробы воздуха насосом. Измерение интенсивности в -излучения, прошедшего через фильтрующую ленту, осуществляется с помощью встроенного в анализатор счетчика Гейгера-Мюллера.

Анализаторы позволяют проводить измерения массовой концентрации суммарных фракций взвешенных частиц в воздухе (TSP), а также могут оснащаться импакторами и циклонами для выделения мелких фракций пыли (РМ10, РМ2.5, РМ1).

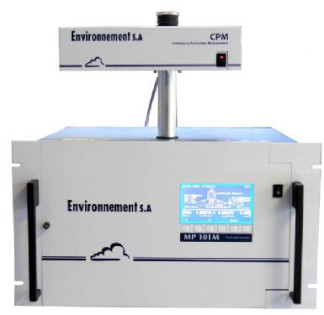

Конструктивно анализаторы MP 101M модели MP 101-09 состоят из электронноизмерительного блока и внешнего насоса. Дополнительно анализаторы могут оснащаться оптическим блоком СРМ, предназначенным для индикации показаний массовой концентрации пыли (TSP, РМ10, РМ2.5, РМ1).

Анализаторы пыли MP 101M модели MP 101-09 оснащены аналоговыми выходами и цифровым интерфейсом RS-232.

Анализаторы имеют встроенное программное обеспечение (ПО). ПО используется для настройки параметров отображения результатов измерений, установки режимов измерений, сохранения результатов измерений, передачи результатов на внешние устройства и т.д.

ПО идентифицируется путём вывода на экран номера версии (идентификационного номера).

Анализаторы имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

При нормировании метрологических характеристик анализаторов учтено влияние ПО. Примечание. Допускается применение ПО с номером версии не ниже указанной в таблице 1.

Технические характеристики

1.    Диапазон измерений массовой концентрации пыли (TSP, РМ10, РМ2.5) мг/м    0 - 10.

2.    Пределы допускаемой приведенной погрешности в диапазоне от 0 до 0,03 мг/м3 (TSP, РМ10, РМ2.5), %    ± 20.

*    3

3.    Пределы допускаемой относительной погрешности в диапазоне свыше 0,03 до 10 мг/м (TSP, РМ10, РМ2.5), %    ± 20. Граница диапазона измерений приведена для объема отобранной пробы не менее 4 м3

4.    Объёмный расход отбираемой пробы, дм3/мин.    16,7.

5.    Относительная погрешность измерения объёмного расхода, %    ± 5.

6.    Масса, габаритные размеры, электрическое питание и потребляемая мощность анализаторов пыли MP 101M (без учета характеристик насоса) приведены в таблице 2.

Таблица 2

7.    Наработка на отказ, ч, не менее

5 000.

5.

от 10 до 40; от 10 до 90; от 84 до 106,7.

8.    Средний срок службы, лет

9.    Условия эксплуатации:

°С

-    диапазон температуры окружающей среды,

-    диапазон относительной влажности, %

-    диапазон атмосферного давления, кПа

Комплектность

Комплектность поставки анализаторов пыли MP 101M модели MP 101-09 приведена в таблице 3. Таблица 3

**

Опционально

Поверка

осуществляется по документу МП-242-1619-2014 «Анализаторы пыли MP 101M. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» «31» марта 2014 г.. Основные средства поверки: рабочие эталоны единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ Р 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»; относительная погрешность не более ± 10 %.

Сведения о методах измерений

Методика измерений приведена в эксплуатационной документации на анализаторы пыли MP 101M.

Нормативные и технические документы, устанавливающие требования к анализаторам пыли MP 101M

1.    ГОСТ 8.606-2012 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

2.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

осуществление деятельности в области охраны окружающей среды.
