Газоанализаторы стационарные NOVA мод. 410, 412, 412HP, 413, 413L, 415, 420, 420L, 430, 430L, 460, 460L, 470, 470L, 480, 481, 481L, 58065-14

Назначение

Газоанализаторы стационарные NOVA модели 410, 412, 412HP, 413, 413L, 415, 420, 420L, 430, 430L, 460, 460L, 470, 470L, 480, 481, 481L предназначены для измерения объемной доли кислорода, диоксида углерода, водорода, диоксида серы, метана, оксида углерода в газовых средах.

Описание

Газоанализаторы стационарные NOVA модели 410, 412, 412HP, 413, 413L, 415, 420, 420L, 430, 430L, 460, 460L, 470, 470L, 480, 481, 481L (далее - газоанализаторы) представляют собой стационарные одноканальные приборы непрерывного действия.

Принцип действия газоанализаторов и определяемые компоненты приведены в таблице 1.

Таблица 1

Способ отбора пробы - принудительный, за счет внешнего побудителя расхода или избы-

точного давления в точке отбора пробы.

Конструктивно газоанализаторы могут быть выполнены в одном из исполнений корпуса:

-    взрывозащищенный для настенного монтажа (N7MC);

-    общепромышленный, для установки на панель (PM, “panel mount”);

-    общепромышленный, для установки в стойку (RM, “rack mount”);

-    общепромышленный, для настенного монтажа (N4);

Обозначение исполнения корпуса указывается после номера модели соответствующим цифро-буквенным кодом.

На лицевой панели газоанализатора расположен жидкокристаллический или светодиодный дисплей и органы управления.

Штуцера для подачи анализируемой пробы, газа сравнения (при необходимости), а также клеммы для электрических подключений (питание, выходные сигналы и др.) располагаются:

-    для общепромышленного исполнения корпуса на задней панели;

-    для взрывозащищенного - через специальные вводы с боков корпуса.

Газоанализаторы обеспечивают выходные сигналы:

-    показания встроенного дисплея;

-    аналоговый выходной сигнал (4-20) мА;

-    цифровой выходной сигнал RS-232, RS-485, Modbus, Ethernet (по дополнительному заказу);

-    релейный выходной сигнал (срабатывание сигнализации о достижении заданных пороговых уровней).

Газоанализаторы обеспечивают выполнение следующих функций:

-    непрерывное измерение объемной доли определяемых компонентов в анализируемой среде;

-    отображение результатов измерений и самодиагностики на встроенном дисплее;

-    формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА;

-    формирование выходного цифрового сигнала RS-232, RS-485, Modbus, Ethernet;

-    переключение контактов реле.

В состав взрывозащищенного корпуса для настенного монтажа с обозначением N7MC входят следующие взрывозащищенные устройства:

-    оболочка XJKAGCHN4, маркировка взрывозащиты 1Ex d IIB+H2 T4 Gb;

-    выключатель EDSC2129, маркировка взрывозащиты 1Ex d IIB+H2 T4 Gb;

-    выключатель ECS3F1, маркировка взрывозащиты 1Ex d IIB+H2 T4 Gb;

-    пламегаситель XFAX2, маркировка взрывозащиты Ex d IIB+H2 Gb U.

Газоанализаторы в корпусах PM, RM, N4 выполнены в общепромышленном исполнении и должны размещаться в невзрывоопасных зонах помещений и наружных установок.

По защищенности от проникновения внешних твердых предметов и воды газоанализаторы соответствует степени защиты по ГОСТ 14254-96, в зависимости от исполнения корпуса:

N7MC    IP66

PM, RM    IP23

N4    IP66

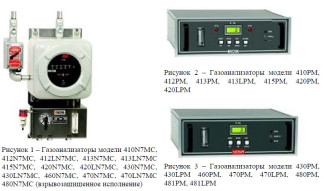

Внешний вид основных исполнений газоанализаторов приведен на рисунках 1 - 7.

Рисунок 1 - Газоанализаторы модели 410N7MC,

412N7MC, 412LN7MC, 413N7MC, 413LN7MC 415N7MC, 420N7MC, 420LN7MC, 430N7MC, Рисунок 3 - Газоанализаторы модели 430РМ, 430LN7MC, 460N7MC, 470N7MC, 470LN7MC 430LPM 460PM, 470PM, 470LPM, 480PM,

«

V

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения объемной доли определяемых компонентов в анализируемой среде.

Встроенное ПО обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя;

-    переключение (ручное и автоматическое) диапазонов измерений;

-    отображение результатов измерений на дисплее;

-    формирование выходных аналогового и цифрового сигналов;

-    формирование релейного выходного сигнала;

-    самодиагностику аппаратной части газоанализатора;

-    корректировку нулевых показаний и чувствительности;

ПО газоанализатора реализует следующие расчетные алгоритмы:

1)    вычисление значений объемной доли определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;

2)    вычисление значений выходного аналогового сигнала;

3)    сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;

4)    непрерывную самодиагностику аппаратной части газоанализатора.

Номер версии ПО отображается на дисплее газоанализатора при включении электрического питания.

Идентификационные данные ПО приведены в таблице 2.

Таблица 2

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты соответствует уровню "С" по МИ 3286-2010.

Технические характеристики

1) Диапазоны измерений, пределы допускаемой основной приведенной погрешности, предел допускаемого времени установления выходного сигнала и наименьший разряд показаний газоанализаторов указаны в таблице 2.

Таблица 2

2)    Пределы допускаемой вариации выходного сигнала газоанализатора, в долях от пределов допускаемой основной погрешности

3)    Пределы допускаемой дополнительной погрешности от изменения температуры анализируемой среды на каждые 10 0С, в долях от пределов допускаемой основной приведенной погрешности, в зависимости от принципа измерений первичного измерительного преобразователя:

0,5

-    электрохимический

1,0

1,0

0,5

1,0

0,5

60

-    парамагнитный

-    циркониевый

-    инфракрасный

-    термокондуктометрический

4)    Время прогрева газоанализатора, мин, не более

5)    Предел допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

0,5

от 100 до 240

от 1 до 8 2000

6)    Напряжение питания переменным током частотой 50/60 Гц

7)    Потребляемый электрический ток, А, в зависимости от модели и исполнения корпуса

Потребляемая электрическая мощность, В • А, не более

8)    Габаритные размеры и масса газоанализаторов не более указанных в таблице 3.

Таблица 3

9)    Средний срок службы, лет    10

10)    Средняя наработка на отказ, ч    24 000

Условия эксплуатации

-    диапазон температуры окружающей среды, C

для газоанализаторов модели 420, 460, 470, 481    от 5 до 50

для остальных моделей    от 0 до плюс 50

-    диапазон относительной влажности окружающей среды

при температуре 25 0C, %    от 5 до 95 (без конденсации)

-    диапазон атмосферного давления, кПа    от 84 до 106,7

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на корпусе газоанализатора.

Комплектность

Поверка

осуществляется по документу МП-242-1657-2013 «Газоанализаторы стационарные NOVA модели 410, 412, 412HP, 413, 413L, 415, 420, 420L, 430, 430L, 460, 460L, 470, 470L, 480, 481, 481L. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25 сентября 2013 г.

Основные средства поверки:

-    азот особой чистоты сорт 1, 2 по ГОСТ 9293-74;

-    стандартные образцы состава - газовые смеси в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92;

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Р, ГГС-К) по ШДЕК.418313.900 ТУ в комплекте с ГС в баллонах под давлением, выпускаемыми по ТУ 6-162956-92;

-    рабочий эталон 1-го разряда генератор ГК-500 по ИБЯЛ.418319.033 ТУ.

Сведения о методах измерений

Методика измерений приведена в документах: «Газоанализаторы стационарные NOVA модели 410, 412, 412HP, 413, 413L, 415, 420, 420L, 430, 430L, 460, 460L, 470, 470L, 480, 481, 481L. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам стационарным NOVA модели 410, 412, 412HP, 413, 413L, 415, 420, 420L, 430, 430L, 460, 460L, 470, 470L, 480, 481, 481L

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия

3    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4    ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

5    Техническая документация фирмы «Nova Analytical Systems», Канада.

Рекомендации к применению

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Всего листов 9
