Весы платформенные электронные ВБ, 58066-14

Весы платформенные электронные ВБ Назначение средства измерений

Весы платформенные электронные ВБ (далее - весы) предназначены для статического измерения массы грузов, размещаемых на поддонах, а так же любых других, размеры и конструктивные особенности которых позволяют установить их на грузоприемную платформу, а масса не превышает максимальной нагрузки весов

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется и обрабатывается аналого-цифровым преобразователем, расположенным в корпусе весоизмерительного преобразователя, блока обработки аналоговых сигналов или самого датчика. Информация о массе взвешиваемого груза по последовательному интерфейсу RS-232Q RS-485 или 4-20 мА (опции) может быть передана на внешние устройства (ПК и т.п.).

Конструктивно весы состоят из грузоприемной платформы и весоизмерительного преобразователя.

Грузоприемная платформа весов имеет «П»-образную форму. Для удобства перемещения грузоприемной платформы на ней имеются ручка и два катка на торцах балок. Весоизмерительный преобразователь может быть расположен в непосредственной близости от грузоприемной платформы на обычной стойке, стойке с аккумуляторным отсеком или крепиться в любом другом месте.

В весах применяются датчики весоизмерительные Н (Государственный реестр № 53636-13) и преобразователи весоизмерительные ТВ, производства ЗАО «Весоизмерительная компания «Тензо-М».

Управление весами осуществляется с клавиатуры преобразователя.

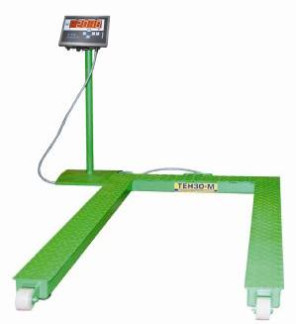

Внешний вид весов представлен на рисунке 1.

Весы выпускаются четырех модификаций, отличающихся метрологическими характеристиками и имеют обозначение ВБ-Н-Z, где:

ВБ - обозначение типов весов;

Н - максимальная нагрузка в тоннах,

Z - исполнение (1 или 2 в зависимости от действительной цены деления и цены поверочного деления).

Программное обеспечение весов позволяет выполнять следующие функции:

-    полуавтоматическая установка нуля;

-    сигнализация о перегрузке;

-    выборка массы тары;

-    компенсация массы тары;

-    просмотр фискальной памяти и контроль «электронного клейма».

Маркировка весов выполнена в виде таблички, закрепленной на грузоприемной

платформе и на которую нанесены следующие данные:

-    наименование предприятия-изготовителя;

-    обозначение весов в виде ВБ-Н-Z;

-    заводской номер;

-    класс точности весов по ГОСТ OIML R 76-1-2011 в виде римской цифры Ш в овальном кружке;

-    значение максимальной нагрузки в виде Мах=......;

-    значение минимальной нагрузки в виде Min=........;

-    действительная цена деления и поверочное деление в виде ё=е=.........;

-    значение диапазона компенсации массы тары в виде +Т=........;

-    год выпуска;

-    знак утверждения типа.

Программное обеспечение

Программное обеспечение (ПО) весов реализовано в преобразователе, что соответствует требованиям п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением» в части устройств со встроенным ПО или в ПК. Идентификационным признаком ПО служит номер версии, который отображается на дисплее преобразователя, на экране монитора при включении весов. Для предотвращения воздействий и защиты законодательно контролируемых параметров служит электронное клеймо - случайно генерируемое число, которое автоматически обновляется после каждого сохранения измененных законодательно контролируемых параметров. Цифровое значение электронного клейма заносится в раздел «Поверка» эксплуатационной документации весов. Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».

Идентификационные данные ПО приведены в таблице 1:

Таблица 1_

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011 ................................................ средний (III)

Максимальная и минимальная нагрузки, действительная цена деления и цена поверочного деления, пределы допускаемой абсолютной погрешности mpe в зависимости от модификаций весов приведены в таблице 2.

Таблица 2

Диапазон выборки массы тары, % от Мах............................................................. 0-100

Диапазон компенсации массы тары, % от Мах........................................................ 0-25

Порог чувствительности, в ценах поверочного деления е.............................................. 1,4

Время прогрева весов до рабочего состояния, не более, мин........................................... 10

Масса весов, кг, не более................................................................................................................... 50

Габаритные размеры, мм, не более:

-    длина............................................................................................................................. 1500

-    ширина.......................................................................................................................... 1000

-    высота............................................................................................................................. 120

Электрическое питание универсальное:

от аккумулятора постоянного тока с параметрами:

-    напряжение, В..................................................................... от 10,8 до 13,2

-    потребляемая мощность, не более, В А...................................................... 5,0

от сети переменного тока с параметрами:

-    напряжение, В....................................................................... от 187 до 242

-    частота, Гц............................................................................... от 49 до 51

-    потребляемая мощность, не более, ВА...................................................... 10

Диапазон температуры, (п. 3.9.2.2 ГОСТ OIML R 76-1-2011), °С............... от минус 10 до +40

Знак утверждения типа

Наносится типографским способом на титульный лист эксплуатационной документации, а так же на маркировочную табличку, расположенную на грузоприемной платформе.

Комплектность

Комплектность поставки соответствует перечню, указанному в таблице 3.

Таблица 3_

Поверка

осуществляется в соответствии с приложением ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» и разделом «Поверка» паспорта весов 4274-083-18217119

2009 ПС.

Основные средства поверки: гири класса точности М1 по ГОСТ OIML R 111-1-2009. Идентификационные данные и способ идентификации программного обеспечения представлены в паспорте в разделе 8 «Поверка».

Сведения о методах измерений

Раздел 7 «Заметки по эксплуатации» паспорта ПС 4274-083-18217119-2009.

Нормативные и технические документы, устанавливающие требования к весам платформенным электронным ВБ

1.    ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

2.    Технические условия 4274-083-18217119-2009 «Весы платформенные электронные ВБ».

Рекомендации к применению

- осуществление торговли, выполнение работ по расфасовке товаров.
