Анализаторы влажности HYGROPHIL F 5673, 58072-14

Назначение

Анализаторы влажности HYGROPHIL F 5673 предназначены для измерения температуры точки росы влаги газовых сред.

Описание

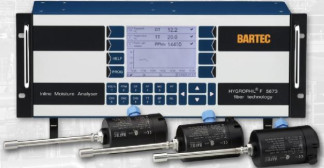

Принцип действия анализаторов влажности HYGROPHIL F 5673 (далее -анализаторы) основан на спектрометрическом методе измерения влажности, заключающемся в определении степени поглощения светового луча известной длины волны, проходящего через слой микропористого прозрачного сорбента, адсорбирующего молекулы воды из анализируемой среды. Анализаторы выполнены в виде электронного блока в корпусе для установки в 19-дюймовую стойку, к которому с помощью оптических удлинительных кабелей подключаются от одного до трёх измерительных преобразователей влажности. Внешний вид анализаторов и измерительных ячеек приведён на рисунке 1. На лицевой панели электронного блока расположены сенсорный дисплей и клавиши управления. На тыльной стороне электронного блока расположены разъёмы подключения датчиков температуры, давления и концентрации углекислого газа. Анализаторы имеют встроенную функцию пересчета единиц температуры точки росы влаги в единицы массовой доли влаги, объёмной доли влаги и парциального давления водяного пара. Измерительные преобразователи влажности включают в себя оптическую систему и встроенный датчик температуры и выполнены в виде стержня с резьбой для подключения к трубопроводу с анализируемой средой. К анализаторам может подключаться система пробоподготовки, включающая в себя вентили подачи и сброса анализируемой среды, ротаметр, регулятор давления и регулятор температуры. Измерительные преобразователи анализаторов влажности HYGROPHIL F 5673 имеют маркировку взрывозащиты 0ExiaIICT6 X. Электронный блок анализатора выполнен в общепромышленном исполнении и может быть установлен в обогреваемый корпуc типа Exd для применения во взрывоопасных зонах.

В анализаторах используется встроенное программное обеспечение, предназначенное для управления анализатором, сбора и обработки сигналов измерительных преобразователей, вывода результатов измерений на дисплей, сохранения результатов измерений в энергонезависимой памяти и передачи выходных сигналов в аналоговом и цифровом виде.

Версия встроенного программного обеспечения отображается на дисплее анализаторов при включении.

Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Таблица 1. Идентификационные данные программного обеспечения

от минус 80 до 20 ±2

от 0 до 25000 от минус 50 до 100 от 0 до 25 от 0 до 25000 от 0 до 25000 от 0 до 250

(0)4-20 мА

-1

-1

Технические характеристики

1.    Диапазон измерений температуры точки росы влаги, °С

2.    Пределы допускаемой абсолютной погрешности, °С

3.    Диапазон показаний массовой доли влаги, мг/м

4.    Диапазон показаний температуры, °С

5.    Диапазон показаний давления, МПа

6.    Диапазон показаний объёмной доли влаги, млн

7.    Диапазон показаний объёмной доли углекислого газа, млн

8.    Диапазон показаний парциального давления , гПа

9.    Выходные сигналы 9.1. Аналоговые

9.2. Цифровые

10. Параметры электрического питания:

Ethernet, Modbus, RS 232, Profibus,USB от 10 до 36 В пост. ток от 100 до 240 В перем.

ток

11.    Потребляемая мощность, Вт

110

483 х 192 х 212 53 х 75 х 25 8,5 8

4800

от минус 20 до 60 от 0 до 20 от минус 10 до 40 от 10 до 90 от 80 до 120

12.    Габаритные размеры (ширина х высота х глубина), мм

12.1    Электронный блок

12.2. Измерительный преобразователь

13.    Масса, кг, не более

14.    Средний срок службы, лет

15.    Средняя наработка на отказ, ч

16.    Условия эксплуатации

16.1    Диапазон температуры анализируемой среды, °С

16.2    Диапазон давлений анализируемой среды, МПа

16.3    Диапазон температуры окружающей среды, °С

’С, %

16.4    Диапазон относительной влажности при температуре 25

16.5    Диапазон атмосферного давления, кПа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус анализатора в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.

Комплектность

Комплект поставки определяется заказом и отражается в паспорте. Основной комплект поставки анализаторов приведен в таблице 2.

Таблица 2

Поверка

осуществляется по методике поверки МП-242-1437-2013 «Анализаторы влажности HYGROPHIL F 5673. Методика поверки», утвержденной ГЦИ СИ ФГУП “ВНИИМ им. Д.И.Менделеева” 20 декабря 2013 г.

Основные средства поверки:

генератор влажного газа Michell Instruments модификации DG-4, номер Госреестра 48434-11, диапазон воспроизведения температуры точки росы от минус 100 °С до 20 °С, пределы допускаемой абсолютной погрешности ±0,2 °С;

гигрометр точки росы Michell Instruments модификации S4000TRS, номер Госреестра 31015-12, диапазон измерений температуры точки росы от минус 100 °С до 20 °С, пределы допускаемой абсолютной погрешности ±0,2 °С;

Сведения о методах измерений

Методики измерений приведены в руководствах по эксплуатации на анализаторы влажности HYGROPHIL F 5673.

Нормативные и технические документы, устанавливающие требования к анализаторам влажности HYGROPHIL F 5673

1    ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".

2    Техническая документация изготовителя.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
