Масс-спектрометры QTRAP 6500, Triple Quad 6500, 58075-14

Назначение

Масс-спектрометры «QTRAP 6500», «Triple Quad 6500» (далее - масс-спектрометры) в составе с жидкостными хроматографами предназначены для измерений содержания органических и неорганических веществ в различных средах.

Описание

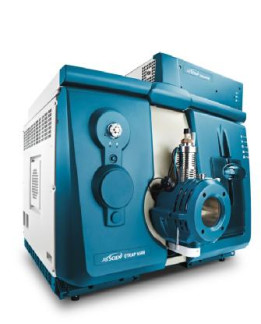

Масс-спектрометр «Triple Quad 6500» представляет собой тройной квадрупольный масс-спектрометр. Масс-спектрометр «QTRAP 6500» представляет собой тандемный тройной квадрупольный масс-спектрометр с линейной ионной ловушкой.

Принцип работы масс-спектрометров заключается в ионизации компонентов пробы, поступающей из жидкостного хроматографа в масс-спектрометр, разделении ионов и их детектировании. Поток ионов направляется в ионопровод «QJet Ion Guide», который предназначен для предварительной фокусировки более интенсивного ионного потока, создаваемого источником ионов при прохождении входной апертуры масс-спектрометра. «QJet Ion Guide» повышает чувствительность системы и обеспечивает стабильность отношения сигнал/шум. В дальнейшем поток ионов поступает в первый квадруполь, где ионы разделяются в соответствии с отношением m/z, затем в соударительную ячейку, где под действием столкновений с азотом образуются продукт-ионы, которые затем перемещаются в третий квадруполь для дополнительного разделения. В масс-спектрометрах «QTRAP 6500» третий квадруполь может работать в режиме линейной ионной ловушки, которая благодаря более высоким скоростям сканирования и возможности накапливать ионы в течение определённого времени, значительно повышает чувствительность MS и MS/MS сканирования. Ионы, попадая в детектор, образуют ток, который преобразуется в импульсы напряжения, пропорциональные количеству ионов, поступивших на детектор. Система обработки регистрирует эти импульсы, преобразует информацию в сигнал, который соответствует интенсивности ионов для конкретного значения m/z, и представляет эту информацию в виде масс-спектра.

Масс-спектрометры имеют встроенный шприцевый насос для ввода пробы. Они могут использоваться в составе различных систем жидкостной хроматографии. Источник ионов может осуществлять два вида ионизации: ионизацию электростатическим распылением (TurboIonSpray) и химическую ионизацию при атмосферном давлении (АРО). Масс-спектрометры серии 6500 имеют расширенный динамический диапазон до 6 порядков. Дополнительная технология SelexION повышает селективность прибора в LC/MS/MS анализе.

Система обработки данных Analyst 1.6X позволяет полностью автоматизировать выполнение анализа и осуществляет следующие функции: автоматическую настройку масс-спектрометра, задание и контроль режимных параметров, регистрацию выходных сигналов, обработку экспериментальных данных, включая идентификацию веществ и выдачу протоколов c результатами анализа.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1

Уровень защиты «А» по МИ 3286-2010 - не требуется специальных средств защиты метрологически значимой части ПО СИ и измеренных данных от преднамеренных изменений.

Влияние программного обеспечения масс-спектрометров учтено при нормировании метрологических характеристик.

Технические характеристики

Диапазон измерений массовых чисел в режиме тройного квадруполя, а.е.м Чувствительность (отношение сигнал/шум) в режиме положительной ионизации электрораспылением (MRM сканирование) при инжекции 50 фг резерпина через хроматограф, не менее

от 5 до 2000 2000:1

Предел допускаемых значений относительного среднего квадратического отклонения выходного сигнала (площади пика) при вводе пробы через хроматограф, %

5

Потребляемая мощность, включая форвакуумный насос, В • А, не более Масса, кг, не более Габаритные размеры, мм, не более

3400

130

590х790х790

Условия эксплуатации

-    температура окружающей среды, °С    от 15 до 30,

-    относительная влажность, %    до 80.

Знак утверждения типа

наносят на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель прибора в виде наклейки.

Комплектность

Масс-спектрометр «QTRAP 6500» или «Triple Quad 6500».

Комплект ЗИП.

Руководство по эксплуатации на русском языке.

Методика поверки.

Поверка

осуществляется по документу МП 58075-14 «Инструкция. Масс-спектрометры «QTRAP 6500», «Triple Quad 6500». Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» 10 апреля 2014 г. и входящему в комплект поставки.

При поверке используют контрольный раствор резерпина (ФС № 423267-96).

Сведения о методах измерений

нет.

Нормативные и технические документы, устанавливающие требования к масс-спектрометрам «QTRAP 6500», «Triple Quad 6500»

техническая документация фирмы-изготовителя «AB SCIEX PTE. LTD.», Сингапур.

Рекомендации к применению

-    осуществление ветеринарной деятельности;

-    осуществление деятельности в области охраны окружающей среды;

-    выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также других объектов установленным законодательством Российской Федерации обязательным требованиям.
