| Номер в госреестре | 58076-14 |
| Наименование СИ | Весы бункерные |
| Обозначение типа СИ | БАС |
| Изготовитель | Общество с ограниченной ответственностью «ИнтерВес» (ООО «ИнтерВес»), г. Новосибирск |
| Год регистрации | 2014 |
| Срок свидетельства | 16.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Весы бункерные БАС предназначены для измерения массы сыпучих материалов при статическом взвешивании.
Конструктивно весы состоят из следующих основных узлов:
- грузоприемного устройства (ГПУ) - весового бункера или грузоприемной емкости иной формы;
- рамы с узлами встройки датчиков;
- тензорезисторных датчиков (в зависимости от конструкции ГПУ от 3 до 4 шт.);
- весоизмерительного прибора.

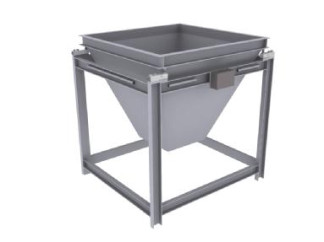

Соединение электроустройств в цепь выполнено через клеммные коробки и комплект кабелей. Общий вид весов представлен на рисунке 1.
Принцип действия весов основан на преобразовании деформаций упругих элементов тензорезисторных датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза. Сигнал от тензодатчиков суммируется в клеммной коробке и по экранированному кабелю поступает в весоизмерительный прибор, где происходит его дальнейшая обработка, результат взвешивания в единицах массы отображается на индикаторе прибора. Весоизмерительный прибор устанавливается в отапливаемом помещении весовой, либо в обогреваемом шкафу (с поддержкой температуры не ниже 0°С). Данные измерений могут передаваться на большое табло, печать или АСУ для дальнейшей электронной обработки данных.
Лист № 2 Всего листов 6
В конструкции весов применен весоизмерительный прибор WE2110 (Госреестр №20785-09) или WE2111 пр-во ф. «Hottinger Baldwin Messtechnik GmbH», Германия или CI-6000A Госреестр №50968-12 пр-во ф. «CAS Corporation», Р. Корея
Форма маркировки весов: БАС - Max - [1]
| позиция | обозначение | расшифровка |
| Max | 0.5; 1; 2; 3; 5; 10; 15; 20; 30; 50; 80 | Максимальная нагрузка, т |
| [1] | RTN HLC С16А RC3 SB2 | Тип используемых датчиков: RTN: г/реестр №21175-13, пр-во ф. «Hottinger Baldwin Messtechnik GmbH», Германия; HLC: г/реестр №21177-13 пр-во ф. «Hottinger Baldwin Messtechnik GmbH», Германия; С16А: г/реестр №20784-09, пр-во ф. «Hottinger Baldwin Messtechnik GmbH», Германия; RC3: г/реестр №50843-12, пр-во ф. «Flintec GmbH», Германия; SB2: г/реестр №46027-10, пр-во ф. «Flintec GmbH», Германия |
Приборы WE2110, WE2111 и И-6000А имеют встроенное программное обеспечение (далее ПО). Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении прибора.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается блокировкой доступа в режим юстировки прибора при помощи защитной пломбы (наклейки), а также дополнительным паролем доступа. ПО не может быть модифицировано без нарушения защитной пломбы.
Общий вид приборов и схемы их пломбирования представлены на рисунке 2.
| Наименование встроенного ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| WE2110 | WE2110 | P54i | Отсутствует, исполняемый код недоступен | — |
| WE2111 | WE2111 | v1.0x | Отсутствует, исполняемый код недоступен | — |
| CI-6000 series firmware | — | 1.01, 1.02, 1.03 | Отсутствует, исполняемый код недоступен | — |
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «А» по МИ 3286-2010 (высокому уровню по Р 50.2.077-2014).
Класс точности по ГОСТ OIML R 76-1-2011................................................ средний (III)
Значение максимальной нагрузки (Мах), минимальной нагрузки (Мт), поверочного интервала (е), число поверочных интервалов (n), интервалы взвешивания и пределы допускаемой погрешности при первичной поверке весов приведены в табл. 2.
Таблица 2
| Мах, т | Мт, т | e II к | n | Для нагрузки m, т | Пределы допускаемой погрешности при первичной поверке, кг |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 0,5 | 0,004 | 0,2 | 2500 | 0,004 < m < 0,1 | ± 0,10 |
| 0,1 < m < 0,4 | ± 0,20 | ||||
| 0,4 < m < 0,5 | ± 0,30 | ||||
| 1 | 0,01 | 0,5 | 2000 | 0,01 < m < 0,25 | ± 0,25 |
| 0,25 < m < 1,0 | ± 0,50 | ||||
| 2 | 0,02 | 1 | 2000 | 0,02 < m < 0,5 | ± 0,5 |
| 0,5 < m < 2,0 | ± 1,0 | ||||
| 3 | 0,02 | 1 | 3000 | 0,02 < m < 0,5 | ± 0,5 |
| 0,5 < m < 2,0 | ± 1,0 | ||||
| 2,0 < m < 3,0 | ± 1,5 | ||||
| 5 | 0,04 | 2 | 2500 | 0,04 < m <1,0 | ± 1,0 |
| 1,0 < m < 4,0 | ± 2,0 | ||||
| 4,0 < m < 5,0 | ± 3,0 | ||||
| 10 | 0,1 | 5 | 2000 | 0,1 < m <2,5 | ± 2,5 |
| 2,5 < m < 10,0 | ± 5,0 | ||||
| 15 | 0,1 | 5 | 3000 | 0,1 < m <2,5 | ± 2,5 |
| 2,5 < m < 10,0 | ± 5,0 | ||||
| 10,0 < m < 15,0 | ± 7,5 | ||||
| 20 | 0,2 | 10 | 2000 | 0,2 < m <5,0 | ± 5,0 |
| 5,0 < m < 20,0 | ± 10,0 |
| 1 | 2 | 3 | 4 | 5 | 6 |
| 30 | 0,2 | 10 | 3000 | 0,2 < m <5,0 | ± 5,0 |
| 5,0 < m < 20,0 | ± 10,0 | ||||
| 20,0 < m < 30,0 | ± 15,0 | ||||
| 50 | 0,4 | 20 | 2500 | 0,4 < m <10,0 | ± 10,0 |
| 10,0 < m < 40,0 | ± 20,0 | ||||
| 40,0 < m < 50,0 | ± 30,0 | ||||
| 80 | 1,0 | 50 | 1600 | 1,0 < m <25,0 | ± 25,0 |
| 25,0 < m < 80,0 | ± 50,0 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Пределы допускаемой погрешности устройства установки на нуль...........................±0,25е
Перечень весоизмерительных датчиков, применяемых в различных модификациях весов, приведен в табл. 3.
Таблица 3
| Мах, т | Тензодатчики RTN (HBM) | Тензодатчики HLC (HBM) | Тензодатчики C16A (HBM) | Тензодатчики RC3 (Flintec) | Тензодатчики SB2 (Flintec) |
| 0,5 | + | ||||
| 1 | + | + | |||
| 2 | + | + | |||
| 3 | + | + | |||
| 5 | + | + | |||
| 10 | + | + | + | ||
| 15 | + | + | |||
| 20 | + | + | + | + | |
| 30 | + | + | + | + | |
| 50 | + | + | + | + | |
| 80 | + | + | + | + |
Электрическое питание:
напряжение однофазного переменного тока, В ............................................. 187 до 242
- частота, Гц.............................................................................................. 49.51
Потребляемая мощность не более, ВА.....................................................................10
Вероятность безотказной работы весов за 2000 часов.................................................0,92
Средний срок службы весов не менее, лет.................................................................10
Предельные значения диапазона температур весов представлены в табл. 4 Таблица 4
| модификация весов | Диапазон рабочих температур |
| БАС-Max-RC3 | от минус 10 °С до плюс 40 °С |
| Особый диапазон рабочих температур | |
| БАС-Max-RTN | от минус 30 °С до плюс 50 °С |
| БАС-Max-HLC; БАС-Max-SB2 | от минус 30 °С до плюс 40 °С |
| БАС-Max-C^A | от минус 50 °С до плюс 50 °С |
Диапазон рабочих температур прибора.
от минус 10 до + 40 °С
| Max, т | Габаритные размеры (Д х Ш х В), мм, не более | Масса, кг, не более |
| 0,5 | 1350x1350x2000 | 280 |
| 1 | 1600x1600x2300 | 400 |
| 2 | 1900x1900x2500 | 750 |
| 3, 5 | 2500x2500x4500 | 1500 |
| 10, 15 | 3500х3500х6000 | 5000 |
| 20, 30, 50 | 5000x5000x10000 | 15000 |
| 80 | 7500x7500x18000 | 25000 |
Знак утверждения типа наносится фотохимическим способом на маркировочную табличку, закрепленную на корпусе весов, и на титульный лист Руководства по эксплуатации типографским способом.
| Наименование | Количество |
| 1 Весы БАС в сборе | 1 комплект |
| 2 Эксплуатационная документация: - Руководство по эксплуатации весов ИВПС.404432.246 РЭ - Паспорт весов ИВПС.404432.246 ПС - Руководство по эксплуатации на прибор | 1 комплект |
осуществляется по ГОСТ OIML R 76-1-2011, Приложение ДА;
Основное поверочное оборудование: гири М1 и М1-2 по ГОСТ OIML R 111-1-2009.
Нормативные и технические документы, устанавливающие требования к весам бункерным БАС
1 ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Метрологические и технические требования. Испытания»;
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения массы»;
Техническая документация изготовителя ИВПС.404432.246.
Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
