Установки поверочные передвижные УПМВ, 58077-14

Назначение

Установки поверочные передвижные УПМВ предназначены для воспроизведения, хранения и передачи единицы объема жидкости.

Описание

Принцип действия установок поверочных передвижных УПМВ основан на сравнении объёма жидкости прошедшего через эталонное средство измерений с вместимостью автоцистерны или резервуара.

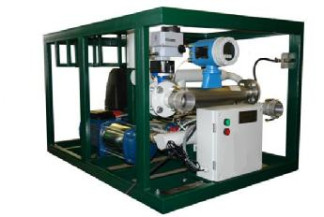

Установки поверочные передвижные УПМВ состоят из устройства подачи рабочей жидкости, трубной обвязки, эталонных средств измерений и системы управления.

Устройство подачи рабочей жидкости состоит из циркуляционных насосов, вспомогательных затворов и регулирующей запорной арматуры с электроприводом, обеспечивающих задание расхода поверочной жидкости.

Трубная обвязка включает в себя трубопровод, набор шлангов с быстроразъемными соединениями, устройство переключения потока, термометр и манометр.

В качестве эталонных средств измерений в составе установок применяются средства измерений количества жидкости: расходомеры массовые Promass (Госреестр № 15201-11), счетчики-расходомеры массовые Micro Motion (модификации CMF) (Госреестр № 45115-10); и средства измерений уровня: системы измерительные Струна (Госреестр № 28116-09), уровнемеры буйковые Proservo (Госреестр № 45098-10).

Система управления состоит из блока управления и системы сбора и обработки информации. Блок управления представляет собой металлический ящик, закрытый защитной крышкой. В блоке управления расположены: магнитные пускатели для управления работой насосов и контроллер. В систему сбора и обработки информации входят компьютер, преобразователь интерфейса, контроллер, специализированное программное обеспечение.

Персональный компьютер с помощью программного обеспечения позволяет осуществлять управление установкой, контроль ее параметров во всех режимах работы, долговременное хранение данных о поверяемых средствах измерений, результатов поверки, автоматическое формирование протоколов поверки, защищенных от возможности их корректировки. Контроллер предназначен для управления исполнительными механизмами, а также для сбора и первичной обработки информации с эталонных средств измерений и последующей передачи её для дальнейшей обработки на персональный компьютер для выполнения поверки средств измерений.

Измеряемая среда при помощи насосов из сборного резервуара через вспомогательные вентили и запорную арматуру, эталонные средства измерений подается в поверяемое средство измерений. Начало измерения и окончание определяются сигналами от устройства переключения потока.

Установки поверочные передвижные УПМВ имеют две модификации: УПМВ/1 и УПМВ/2, отличающиеся тем, что установки УПМВ/2 имеют функцию поверки и градуировки резервуаров и в их состав входит средство измерения уровня.

Места пломбирования в целях предотвращения несанкционированной настройки и вмешательства показаны на рисунке 2, при этом позиции с индексом А пломбируются способом давления на специальную мастику или путем нанесения специальных наклеек, позиции с индексом Б пломбируются проволокой с использованием пластмассовых или металлических пломб.

Программное обеспечение

установок поверочных передвижных УПМВ автономное.

Программное обеспечение имеет модульную структуру и включает в себя исполняемый файл, файлы протоколов и результатов поверки, служебные файлы с настройками системы автоматизации, файлы для формирования интерфейса приложения, файлы базы данных по поверяемым средствам измерений. Программное обеспечение имеет метрологически значимую часть (исполняемые модули UPMV_c.exe и UPMV_r.exe, файл градуировочных характеристик и настроек settings.cfg) и метрологически незначимую (вспомогательные файлы). Запуск файла градуировочных характеристик и настроек защищен паролем.

Идентификационные данные программного обеспечения установок поверочных передвижных УПМВ приведены в таблице 1.

Т а б л и ц а 1 - Идентификационные данные программного обеспечения

Уровень защиты программного обеспечения установок поверочных передвижных УПМВ от непреднамеренных и преднамеренных изменений соответствует уровню С.

Программное обеспечение не влияет на метрологические характеристики установок поверочных передвижных УПМВ.

Метрологические и технические характеристики установок поверочных передвижных УПМВ приведены в таблице 2.

Т а б л и ц а 2 - Метрологические и технические характеристики_

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на передней панели блока управления в верхней части справа, электрохимическим или лазерным способом и в центр титульных листов эксплуатационной документации типографским способом.

Комплектность

-    Установка поверочная передвижная УПМВ - 1 шт.;

-    Руководство по эксплуатации - 1 экз.;

-    Эксплуатационная документация на составные части установки - 1 комп.;

-    Методика поверки - 1 экз.

Поверка

осуществляется по документу УПМВ.00.001 МП «Установки поверочные передвижные УПМВ. Методика поверки», утвержденному ГЦИ СИ ФБУ «Кировский ЦСМ» 10.06.2014.

Средства поверки:

-    установка поверочная, диапазон воспроизводимого расхода от 5 до 30 м /ч, пределы допускаемой относительной погрешности ± 0,05 %;

-    мерник металлический эталонный 2-го разряда номинальной вместимостью 2000 дм со шкалой или без шкалы, пределы относительной погрешности ± 0,05 %;

Лист № 4 Всего листов 4

-    установка поверочная уровнемерная 1 разряда, диапазон от 0 до 12 м, пределы допускаемой относительной погрешности ± 0,35 мм.

Сведения о методах измерений

Методика измерений содержится в разделе «Методика измерений» руководства по эксплуатации установок поверочных передвижных УПМВ.

Нормативные и технические документы, устанавливающие требования к установкам поверочным передвижным УПМВ

1    ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости»;

2    ТУ 4381-002-67571864-2012 «Установки поверочные передвижные УПМВ. Технические условия».

Рекомендации к применению

-    в качестве рабочих эталонов 2 разряда при передаче единицы объема жидкости в соответствии с государственной поверочной схемой, а так же при проведении градуировки, поверки, калибровки и испытаний мер полной вместимости номинальной вместимостью от 1 до 50 м по ГОСТ 8.600-2011, резервуаров стальных горизонтальных цилиндрических номинальной вместимостью от 3 до 200 м по ГОСТ 8.346-2000 (с изменением № 1) и резервуаров стальных вертикальных цилиндрических номинальной вместимостью от 10 до 700 м3 по ГОСТ 8.570-2000 (с изменениями № 1 и № 2);

-    при проведении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании в части обязательных требований к измерениям, эталонам единиц величин и средствам измерений.
