| Номер в госреестре | 58080-14 |
| Наименование СИ | Дилатометры объемные дифференциальные |
| Обозначение типа СИ | ДОД-100КС/3, ДОД-100КС |
| Изготовитель | ООО "Силуар", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 08.08.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Дилатометры объемные дифференциальные ДОД-100КС/3, ДОД-100КС (далее - дилатометры) предназначены для измерений изменений объема при обусловленных переходом воды в лед аномальных объемных температурных деформациях образцов строительных материалов в процессе замораживания с целью ускоренного определении морозостойкости строительных материалов.
Конструктивно дилатометры состоят из опорного и рабочих камерных блоков, каждый из которых состоит из камеры с датчиком измерения изменения суммарного объема содержащейся внутри камеры жидкости и образца испытываемого материала, и соединяемого с компьютером USB радиомодема, принимающего сигналы датчиков. Датчик измерения изменения объема состоит из цилиндрического измерительного канала в крышке камеры и установленного в канале датчика уровня жидкости. Рабочей жидкостью дилатометров является керосин. Обработка сигналов с датчиков производится программой на компьютере. Модификации дилатометра ДОД-100КС/3, ДОД-100КС отличаются количеством рабочих камерных блоков - 3 и 1 соответственно.
Принцип действия дилатометров основан на определении разности изменения объема в опорной камере с опорным образцом и изменения объема в рабочих камерах с испытуемыми образцами после скачкообразного изменения объема образцов в процессе замораживания. Тип шкалы измерений дилатометров - шкала разностей.
Камеры с образцами размещаются в холодильной камере с регулируемой температурой. В процессе охлаждения образцы материала изменяют свой объем, который регистрируется на компьютере. Морозостойкость испытываемых образцов определяется по градуировочной зависимости, получаемой сопоставлением величины аномального изменения объема образцов с их морозостойкостью, определяемой базовыми методами. Для бетонов базовые методы определены ГОСТ 10060-2012.

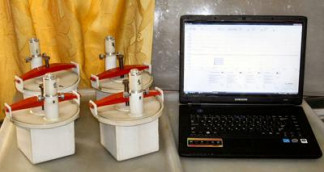

Внешний вид дилатометров с указанием места нанесения знака утверждения типа и места пломбирования приведен на рисунке 1.
Место пломбирования
Лист № 2 Всего листов 4
Конструкция дилатометра предусматривает пломбирование измерительных преобразователей датчиков измерения изменения объема. Пломбируются крепежные винты крышек измерительных преобразователей каждого камерного блока.
Программное обеспечение (ПО) позволяет задавать параметры испытания, вводить градуировочные коэффициенты, отображать графики от времени результатов измерений, отображать численные значения результатов измерений, сохранять результаты измерений в файлы и считывать их из файлов.
Идентификационные признаки ПО приведены в таблице 1. Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иденти-фикацион-ный номер) ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Метрологически значимый модуль программы «Бетон-6» - основной модуль | beton.exe | 6 | cc8964aa9458c0902b476 d9b3a3f6340 | MD5 |
| Программа «Бетон-6» -библиотека функций интерфейса | qtintf.dll | 6.0.0.0 | b5878fb9055f651ab6093 6c97d990223 | MD5 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики дилатометров приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений средней разности объемов (V2-V1) в каждой камере при Vi < Vmax-1 мл; мл | от 0 до 8 |
| Диапазон измерений средней разности одновременных изменений объемов (V2-V1) в рабочей и опорной камерах при Vi < Vmax-1 мл; мл | от 0 до 8 |
| Пределы допускаемой абсолютной погрешности измерений средней разности объемов (V2-V1) в каждой камере при Vi < Vmax-1 мл; мл | ±(0,025 + 0,03-|V2-V1|) |
| Пределы допускаемой абсолютной погрешности измерений взвешенной средней разности (Vi2-Vi1) - K2(V12-V11) одновременных изменений объемов в i-й рабочей камере (Vi2-Vi1) и в опорной камере (V12-V11) при Vij < Vmax-1 мл (пределы допускаемой абсолютной погрешности определения величины аномальных объемных деформаций), мл | ±(0,025 + 0,03-|Vi2-Vi1| + +K2-(0,025+0,03-|V12-Vu|)) |
| Наименование характеристики | Значение характеристики |
| Размер испытываемых образцов кубической формы, мм | (100±1)х(100±1)х(100±1) |
| Размер испытываемых образцов цилиндрической формы - (диа-метр)х(высота), мм | (70±1)х(70±1) |
| Размер опорного алюминиевого образца кубической формы, мм | (100±1)х(100±1)х(100±1) |
| Внутренние размеры камер - (длина)х(ширина)х(высота), мм | (105±1)х(105±1)х(105±1) |
| Номинальное напряжение питания постоянного тока датчиков измерения изменения объема от внутреннего элемента питания типоразмера CR123, В | +3 |
| Номинальное напряжение питания постоянного тока радиомодема от разъема USB-2 компьютера, В | 5 |
| Размеры камерного блока - (длина)х(ширина)х(высота), мм, не более | 180х180х235 |
| Масса пустого камерного блока, кг, не более | 3 |
| Рабочие условия применения радиомодема: | |
| - диапазон температуры, °C | от плюс 10 до плюс 35 |
| - относительная влажность воздуха, %, не более | 95 |
| Рабочие условия применения камерного блока: | |
| - диапазон температуры, °C | от минус 20 до плюс 35 |
| - относительная влажность воздуха, %, не более | 95 |
Примечание - Коэффициент К2 в таблице 2 определяется в процессе измерения и находится в пределах от 0,5 до 1,5.
наносится на внешних боковых гранях камерных блоков в виде наклеиваемой плёнки и на титульный лист документа «Дилатометры объемные дифференциальные ДОД-100КС/3, ДОД-100КС. Руководство по эксплуатации. ЕЛСА.427128.001РЭ» типографским или иным способом.
В комплект поставки входят:
| - дилатометр | - 1 | шт. |
| - куб алюминиевый (опорный образец материала) | - 1 | шт. |
| - компьютерная программа «Бетон-6» | - 1 | шт. |
| - компьютер (по дополнительному заказу) | - 1 | шт. |
| - холодильная камера (по дополнительному заказу) | - 1 | шт. |
| - руководство по эксплуатации ЕЛСА.427128.001РЭ | - 1 | экз |
| - паспорт ЕЛСА.427128.001 ПС | - 1 | экз |
осуществляется в соответствии с подразделом 2.3 «Методика поверки» документа ЕЛСА.427128.001РЭ «Дилатометры объемные дифференциальные ДОД-100КС/3, ДОД-100КС. Руководство по эксплуатации», утвержденным первым заместителем генерального директора -заместителем по научной работе ФГУП «ВНИИФТРИ» 30.06.2014 г.
Основные средства поверки:
- установка для поверки дилатометров УПД-01С, диапазон воспроизведения разности объемов AV от 0 до 10 мл, предел допускаемой абсолютной погрешности ±(0,025+0,015 AV) мл;
- секундомер механический С0Спр-2б-2-010, диапазон измерений от 0 до 60 мин, класс точности 2.
ЕЛСА.427128.001РЭ Дилатометры объемные дифференциальные ДОД-100КС/3, ДОД-100КС. Руководство по эксплуатации;
ГОСТ 10060-2012 Бетоны. Методы определения морозостойкости.
Нормативные и технические документы, устанавливающие требования к дилатометрам объемным дифференциальным ДОД-100КС/3, ДОД-100КС
ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости.
ЕЛСА.427128.001ТУ. Дилатометры объемные дифференциальные ДОД-100КС/3, ДОД-100КС. Технические условия
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
