Измерители крутящего момента силы бесконтактные БИКМ М-106М, 58082-14

Назначение

Измерители крутящего момента силы бесконтактные БИКМ М-106М предназначены для измерения крутящего момента силы на вращающихся и неподвижных валах различных машин и механизмов.

Описание

Принцип действия измерителей крутящего момента силы бесконтактных БИКМ М-106М основан на использовании эффекта изменения сопротивления тензорезисторов при воздействии на них деформирующих напряжений.

Измерители крутящего момента силы бесконтактные БИКМ М-106М состоят из вращающегося ротора, неподвижного статора и блока обработки. Ротор представляет собой торси-он, на измерительном участке которого наклеены тензорезисторы, соединенные по мостовой схеме. На торсионе установлены электронный блок и катушка бесконтактной связи со статором. Статор, содержащий катушку связи, устанавливается на неподвижном кронштейне напротив катушки ротора. Сигнал, пропорциональный приложенному крутящему моменту, передается со статора на блок обработки. Результат измерений отражается на индикаторе блока обработки. Блок обработки может быть подключен к персональному компьютеру.

Конструкция измерителей крутящего момента силы бесконтактных БИКМ М-106М обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Измерители крутящего момента силы бесконтактные БИКМ М-106М отличаются верхним пределом измерения крутящего момента силы, габаритными размерами, массой ротора и способом соединения ротора с трансмиссией.

Наименование модификации измерителя имеет вид: БИКМ М-106М-“Д”-“И”, где БИКМ М-106М - тип измерителя, “Д” - верхний предел измерения крутящего момента силы в Н м, “И” - вид исполнения ротора:1 - с фланцами, 2 - с фланцем и шлицами, 3 - со шлицами.

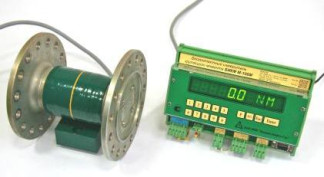

Общий вид измерителей крутящего момента силы бесконтактных БИКМ М-106М представлен на рисунке 1. Исполнения роторов приведены на рисунках 2-4.

Знак утверждения типа

Знак утверждения типа наносится на корпус блока обработки измерителя методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Поверка

Осуществляется по документу МП 58-231-2011 «ГСИ. Измерители крутящего момента силы бесконтактные БИКМ М-106. Методика поверки», утвержденному ФГУП «УНИИМ» в 2011 году.

Основные средства поверки:

- установки для измерений крутящего момента силы, диапазон измерений (0,05 ^ 20000) Нм, относительная погрешность измерений ± 0,1%.

Сведения о методах измерений

Сведения о методах измерений содержатся в руководстве по эксплуатации КМЕВ.421218.000 РЭ «Измерители крутящего момента силы бесконтактные БИКМ М-106М. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к измерителям крутящего момента силы бесконтактным БИКМ М-106М

1.    ГОСТ Р 8.752-2011 «ГСИ. Государственная поверочная схема для средств измерений крутящего момента силы».

2.    Технические условия КМЕВ.421218.000 ТУ «Измерители крутящего момента силы бесконтактные БИКМ М-106М. Технические условия».

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
