Колонки топливораздаточные ТКО, 58084-14

Назначение

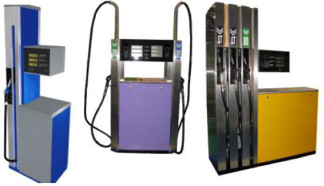

Колонки топливораздаточные ТКО (далее - колонка) предназначены для измерения объёма топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм /с (от 0,55 до 40 сСт) при выдаче его в топливные баки транспортных средств и тару потребителей с учетом требований учетно - расчетных операций.

Описание

Принцип работы колонок основан на динамическом методе измерений в потоке количества топлива с помощью счетчика жидкости.

Колонки осуществляют подачу топлива из резервуара, измерение и индикацию его объема. Задание дозы топлива и включение колонок производится на колонке (местно), либо дистанционно, оператором. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана с колонки.

Колонки состоят из следующих функциональных блоков: информационнозаправочного, измерительного и насосного.

В качестве счетчика жидкости используются:

-    счетчики жидкости объемного типа: М403.25, М403.25Р, М403.32, М403.32Р (с механической юстировкой) или М403.25Е, М403.25ЕР, М403.32Е, М403.32ЕР (с электронной юстировкой) фирмы «ADAMOV-SYSTEMS, a.s», Чехия, или RSJ фирмы «Zhejiang Maide Machine Co., Ltd.», Китай.

В качестве электроприводного насосного моноблока используются:

-    насосные моноблоки Р640.50 или Р641.50 или Р640.100 или Р640.50.121В или Р641.50.121В или Р641.100, производства фирмы «ADAMOV-SYSTEMS, a.s.», Чехия, или ZYB-50A или ZYB-80A фирмы «Zhejiang Maide Machine Co., Ltd.», Китай.

В колонке используется отсчетные устройства серии «Топаз-306БУ» производства

ООО «Топаз-сервис», Россия.

Информационно-заправочный блок содержит отсчетное устройство, индикаторы газа и напорные рукава с раздаточными кранами.

Измерительный блок содержит фильтр (номинальная тонкость фильтрования 60 мкм), счетчик жидкости и электроуправляемый клапаны. По заказу могут комплектоваться фильтрами 20 или 80 мкм.

Насосный блок содержит фильтр и электроприводной насосный моноблок.

Отсчетное устройство обеспечивает:

-    сбор и обработку информации;

-    управление режимом выдачи;

-    отображение информации о заданной и отпущенной дозе;

-    накопление суммарных данных об измеренном количестве топлива;

-    передачу результатов измерений в систему управления колонкой;

-    аварийное отключение процесса выдачи топлива при возникновении нештатной ситуации.

Отсчетное устройство колонок отображает информацию об объеме выданной дозы, а также ее стоимости и цене.

Количество одновременно заправляемых транспортных средств 1 или 2 в зависимости от конструктивного исполнения колонки.

Колонки по заказу потребителя могут дополнительно комплектоваться:

-    системой электронной юстировки;

-    клавиатурой и считывателем пластиковых карт,

-    устройством отбора паров из топливного бака транспортного средства при его заправке,

-    устройством подтяжки раздаточного крана,

-    системой электрообогрева.

Порядок обозначения колонок топливораздаточных ТК в документации и при заказе: Колонка топливораздаточная ТКО-хх-хх-хх,

где х - числовые и буквенные обозначения, указывающие на конструктивную модель, номинальный расход, количество раздаточных кранов и сортов топлива, способ размещения функциональных блоков, фирмы-производителя гидравлических узлов, климатическое исполнение.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, все оборудование, входящие в состав колонок, пломбируются в соответствии с эксплуатационной документацией на него, все линии связи пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений.

Схемы пломбировки основных элементов колонок приведены на рисунках 2-7.

Программное обеспечение

Колонки имеют встроенное программное обеспечение (ПО), которое устанавливается предприятием изготовителем в отсчетное устройство, данное ПО обеспечивает:

-    сбор и обработку информации от средств измерений, входящих в состав колонки;

-    накопление и хранение в суммарном виде информации об измеренном количестве жидкости;

-    формирование отчётов;

-    управление процессом измерений и передачу результатов измерений в компьютерную

сеть.

ПО защищено от несанкционированного изменения путем пломбирования устройства. ПО исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к ПО защищён паролём.

Идентификационные данные ПО установок приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» в соответствии с МИ 3286-2010.

Технические характеристики

Номинальный расход топлива через один кран, л/мин Минимальная доза выдачи, л Наименьший расход топлива через кран, л/мин Пределы допускаемой основной относительной погрешности при измерении объема выданного топлива, температура окружающей среды и топлива (20 ± 5) °С, %

50 ± 5; 80 ± 8; 130 ± 13 2; 5; 10 5; 8; 13

± 0,25

Пределы допускаемой дополнительной относительной погрешности при измерении объема выданного топлива, вызванной изменением температуры окружающей среды и топлива от (20 ± 5) °С, в пределах рабочих условий, %

± 0,25 ± 0,25

± 0,5

999,99 99,991 99 999,99 9 999 999

0,01

1,0

4,0

Сходимость показаний, %

Пределы допускаемой относительной погрешности при измерении объема минимальной дозы выданного топлива, %:

Верхний предел показаний указателя разового учета, не менее: выданного количества топлива, л цены за 1 л, руб. стоимости выданной дозы, руб.

Верхний предел показаний указателя суммарного учета, л Дискретность отображения информации указателя:

-    разового учета, л

-    суммарного учета, л Длина раздаточного рукава, м, не менее

Примечания:

1 - цена за 1 л может быть указана в других расчетных единицах, при этом запятая отделяющая целые расчетные единицы может быть сдвинута;

Рабочие условия:

-    температура окружающего воздуха, °С:

-    для исполнения У2

от минус 40 до плюс 50 от минус 60 до плюс 50

от минус 40 до плюс 35 от минус 40 до плюс 40 1600х600х2200 500 12

-    для исполнения ХЛ2

-    температура измеряемого топлива, °С:

-    для бензина

-    для дизельного топлива и керосина Габаритные размеры, мм, не более Масса, кг, не более Средний срок службы, лет

Примечания:

2 - или температуры помутнения или кристаллизации Знак утверждения типа

наносится на маркировочные таблички колонки фотохимическим методом (методом металлографии, наклейки) и на эксплуатационную документацию типографским способом.

Комплектность

1    Колонка

1 шт.

1 компл. 1 экз.

1 компл.

2    Запасные части

3    Эксплуатационная документация на колонку

4    Эксплуатационная документация на комплектующие изделия входящие в состав колонки

Поверка

осуществляется в соответствии с МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки»;

Основное поверочное оборудование:

-    при первичной поверке, мерники 2 разряда вместимостью 10, 50, 100 л, с основной относительной погрешностью не более ± 0,08 % по ГОСТ 8.400-80;

-    при периодической поверке, мерники 2 разряда вместимостью 10, 50, 100 л, с основной относительной погрешностью не более ± 0,1 % по ГОСТ 8.400-80.

Сведения о методах измерений

изложены в документе «Колонки топливораздаточные ТК. Руководство по эксплуатации», АПБЛ 2.833.300.00 РЭ.

Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным ТКО

1    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости»;

2    ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».

3    Технические условия ТУ 4213-011-17875317-2013.

Рекомендации к применению

-    при проведении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании в части обязательных требований к измерениям и средствам измерений;

-    осуществление торговли и товарообменных операций.
