Установка поверочная УПС-1,8, 58085-14

Назначение

Установка поверочная УПС-1,8 предназначена для воспроизведения единицы расхода газа.

Описание

Принцип действия установки основан на сопоставлении результатов одновременных измерений объема потока рабочей среды поверяемым счетчиком и эталонным средством измерений, включенным последовательно в измерительной магистрали. В качестве эталонного средства измерений используются микросопла, работающие в критическом режиме.

Счетчик газа при его поверке устанавливается в монтажный блок так, что воздух из окружающего пространства засасывается сначала в него, а затем подводится к критическому микросоплу. Объемный расход через сопло определяется только параметрами сопла, давлением и температурой воздуха на входе в него. Давление перед соплом может отличаться от атмосферного на величину суммарной потери давления на проточном участке от входного патрубка счетчика до входного сечения критического микросопла.

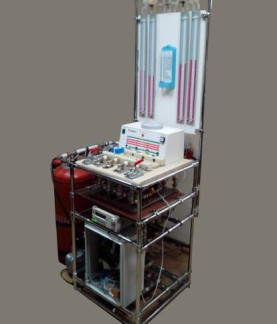

В состав установки входят следующие основные узлы:

-    краново-сопловой блок;

-    приборный блок;

-    монтажный блок;

-    генератор расхода поверочной среды;

-    монтажная рама.

Устройство основных узлов установок:

•    краново-сопловый блок представляет собой комплекс измерительных магистралей, закрепленный на монтажной раме. Краново-сопловой блок состоит из следующих уз -лов:

-    блок монтажа критических микросопел, состоящий из четырех установочных мест под критические микросопла;

-    крановый матричный блок коммутации критических миркросопел, состоящий из соединительных шлангов, электромагнитных вакуумных клапанов;

•    приборный блок выполнен в виде отдельной стойки, распложенной над крановосопловым блоком. В нем смонтированы четыре мановакуумметра, гигрометр психрометрический, барометр-анероид и генератор сигналов, имеющий встроенную функцию частотомера;

•    монтажный блок расположен перед приборным блоком и включает в себя четыре установочных места под поверяемые счетчики, прижимную планку на двух направляющих и входной запорный кран;

•    генератор расхода поверочной среды включает в свой состав вакуумный насос, буферную емкость (V ~ 200 л), электроконтактный вакуумметр, запорный кран.

В целях предотвращения несанкционированной настройки и вмешательства, пломбирование средств измерений, входящих в состав установки, производят в указанных конструкторской документации местах после положительных результатов поверки. Краново-сопловый блок и приборные блоки установки не пломбируются.

Технические характеристики

атмосферный воздух от 0,03 до 11,00

±0,5

от 1 до 4 220±22 50±1 2100x700x650

Измеряемая среда

Диапазон воспроизводимых расходов, м3/ч Пределы допускаемой относительной погрешности при измерении объема, %

Количество одновременно поверяемых однотипных счетчиков газа, шт.

Напряжение питания, В Частота переменного тока, Гц Габаритные размеры, мм, не более

Условия эксплуатации

-    температура окружающей и измеряемой среды, °С    от плюс 15 до плюс 25

-    относительная влажность окружающей и измеряемой

среды, %    от 30 до 80

-    атмосферное давление, кПа    от 84,0 до 106,7

Знак утверждения типа

наносится на шильдик, закрепленный на панели корпуса приборного блока, и по центру титульных листов руководства по эксплуатации и формуляра типографским способом.

Комплектность

В комплект поставки входят:

Поверка

осуществляется по документу МП 0124-2-2014 «Инструкция ГСИ. Установка поверочная УПС-1,8. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 13 марта 2014 г.

В перечень основного поверочного оборудования входят:

-    эталонные средства измерений, регламентированные к применению стандартом государственной поверочной схемы ГОСТ Р 8.618-2006;

-    контрольный счетчик газа с установленной (известной) величиной погрешности.

Сведения о методах измерений

Установка поверочная УПС-1,8. Руководство по эксплуатации

Нормативные и технические документы, устанавливающие требования к установке поверочной УПС-1,8

1.    ГОСТ Р 8.618-2006 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа.

2.    Техническая документация ООО «Элехант».

Рекомендации к применению

Передача единицы величины в соответствии с государственной поверочной схемой по ГОСТ 8.618-2006.
