| Номер в госреестре | 58090-14 |
| Наименование СИ | Установки для поверки электронных корректоров объема природного газа |
| Обозначение типа СИ | УПЭК |
| Изготовитель | ОАО "Казанский опытно-экспериментальный завод "Прибор", г.Казань |
| Год регистрации | 2014 |
| Срок свидетельства | 08.08.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Установки для поверки электронных корректоров объема природного газа УПЭК (далее — установки) предназначены для поверки электронных корректоров объема природного газа совместно с датчиками давления и температуры.

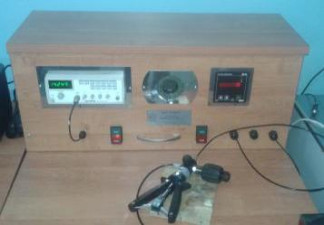

Установка состоит из трех блоков. Первый блок предназначен для воспроизведения эталонных значений давления. Второй блок предназначен для воспроизведения эталонных значений температуры. Третий блок предназначен для проверки герметичности системы -«счетчик газа - корректор».
Блок воспроизведения эталонных значений давления состоит из источника давления сжатого воздуха - компрессора. Воздух по соединительным трубкам от компрессора подается на преобразователь давления установки и электронный корректор.
Блок воспроизведения эталонных значений температуры состоит из термостата, в комплекте с регулятором температуры прецизионным.
Блок проверки герметичности системы состоит из источника сжатого воздуха, манометра и реле времени.
Работой установки управляет вычислитель, собранный на базе персонального компьютера, который обрабатывает поступающую измерительную информацию и выдает управляющие команды.
Значения давления, температуры, и коэффициента коррекции, измеренные корректором, сравниваются с значениями, заданными установкой.
Установки включают в себя следующие средства измерений:
- в качестве преобразователей абсолютного давления могут применяться преобразователи давления измерительные EJX 610А (Госреестр № 28456-09), преобразователи давления измерительные LD301 (Госреестр № 52601-13);
- термометр лабораторный электронный «ЛТ-300» (Госреестр № 45379-10);
- термостат жидкостный серии «ТЕРМОТЕСТ-100» (Госреестр № 39300-08);
- счетчик импульсов СИ 8 (Госреестр № 28696-10);
- генераторы сигналов специальной формы функциональные GFG8216A (Госреестр № 19969-05).
Рисунок 2 - Место пломбирования установок УПЭК Программное обеспечение
Программное обеспечение (далее - ПО) установки по аппаратному обеспечению является автономным и входит в состав системы контроля и управления установкой. Система контроля и управления состоит из автоматизированного рабочего места (далее - АРМ) оператора на базе персонального компьютера. Персональный компьютер АРМ оператора работает под управлением операционной системы Microsoft Windows XP. Прикладное программное обеспечением АРМ оператора системы контроля и управления «ПО УПЭК» осуществляет управление функционированием установки, контроль ее параметров во всех режимах работы, долговременное хранение данных о типах средств измерений, результатах поверки, автоматическое формирование протоколов поверки. Система контроля и управления поставляется с установленным и настроенным программным обеспечением.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО УПЭК |
| Номер версии (идентификационный номер) ПО | 1.2.0.0 |
| Цифровой идентификатор ПО | BAAD1087 |
Уровень защиты ПО - высокий. Метрологические и технические характеристики
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения давления, МПа | от 0 до 1,6 |
| Диапазон измерения температуры, °С | от минус 30 до плюс 50 |
| Пределы допускаемой приведенной погрешности измерений абсолютного давления, % | ±0,04 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,1 |
| Пределы допускаемой относительной погрешности вычислений коэффициента коррекции объема, % | ±0,015 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота, Гц | от 187 до 242 50 ±1 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от плюс 10 до плюс 30 от 30 до 80 от 84 до 106,7 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 12 |
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплект поставки установок.
| № n/n | Наименование | Количество | Примечание |
| 1 | Установка для поверки электронных корректоров объема природного газа УПЭК | 1 шт. | |
| 2 | Установка для поверки электронных корректоров объема природного газа УПЭК. Паспорт | 1 экз. | |
| 3 | Установка для поверки электронных корректоров объема природного газа УПЭК. Руководство по эксплуатации | 1 экз. | |
| 4 | Инструкция. ГСИ. Установка для поверки электронных корректоров объема природного газа УПЭК. Методика поверки МП 0142-132014 | 1 экз. | |
| 6 | Комплект эксплуатационной документации на составные части установки | 1 компл. |
осуществляется по документу МП 0142-13-2014 «Инструкция. ГСИ. Установка для поверки электронных корректоров объема природного газа УПЭК. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 03 июня 2014 г.
В перечень основного поверочного оборудования входят:
- мегаомметр Ф4101, диапазон измерений от 1 до 100 МОм при 500 В;
- измеритель сопротивления заземления Ф4103-М1 ТУ25.7534.0006-87, предел измерения от 0 до 1 Ом, пределы погрешности ± 2,5 %;
- преобразователь давления измерительный EJX 610А, диапазон измерений от 0 до
2 МПа, погрешность ±0,04%;
- термометр лабораторный электронный «ЛТ-300»;
- термостат жидкостный ТЕРМОТЕСТ-100, диапазон регулирования температуры от -30 до +100 °С
Нормативные и технические документы, распространяющиеся на установки
ТУ 4217-006-36650469-2013 Установка для поверки электронных корректоров объема природного газа УПЭК. Технические условия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а так же иных объектов установленным законодательством Российской Федерации обязательным требованиям.
