Плотномеры вибрационные поточные ПВ, 58091-14

Назначение

Плотномеры вибрационные поточные ПВ предназначены для измерения плотности солевых растворов, прокачиваемых через трубопровод.

Описание

Принцип действия плотномеров основан на измерении резонансной частоты колебаний колебательной системы, образованной измерительными трубами первичного преобразователя плотности вибрационного. Резонансная частота колебаний измерительных труб зависит от длины, модуля упругости и полной массы. Полная масса трубы состоит из массы пустой трубы и массы жидкости, находящейся в трубе. Если для первичного преобразователя плотности вибрационного величины - модуль упругости, длина трубы, а также масса и внутренний объем измерительных труб являются величинами постоянными, то частота колебаний зависит от плотности жидкости, заполняющей трубы.

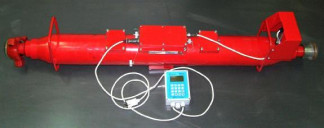

Плотномеры состоят из преобразователя плотности вибрационного (1111В) и блока вычислительного интерактивного БВИ-01-1 (БВИ).

ППВ представляет собой две измерительные трубы, закрепленные на концах и прочный корпус, закрывающий трубы. Внутри корпуса 1111В находятся отклоняющая электромагнитная система, два датчика амплитуды и контроллер. ППВ обеспечивает измерение плотности измеряемой среды и выдачу результатов измерений по интерфейсу RS485.

Вычислительный блок БВИ обеспечивает:

-    поиск подключенного ППВ и установление с ним связи;

-    определение типа ППВ;

-    отображение номера версии его программного обеспечения и расчет ее контрольной суммы;

-    индикацию результатов измерений и управление ходом процесса измерений.

Измеренное значение плотности передается контроллером ППВ по кабелю в БВИ

через канал связи RS485. Вычислительный блок обрабатывает эти данные и отображает на дисплее показания текущей плотности и средней плотности жидкости за время измерений.

Программное обеспечение

Программное обеспечение плотномеров вибрационных поточных ПВ по аппаратному обеспечению является встроенным. Преобразование измеряемых величин и обработка измеренных данных выполняется с использованием внутренних аппаратных и программных средств. Программная среда постоянна, отсутствуют средства и пользовательская оболочка для программирования или изменения ПО.

Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.

Т а б л и ц а 1 - Идентификационные данные программного обеспечения

Метрологические характеристики плотномеров вибрационных поточных ПВ нормированы с учетом влияния программного обеспечения.

На основании результатов проверок уровень защиты ПО плотномеров от непреднамеренных и преднамеренных изменений соответствует уровню «С». Метрологически значимая часть ПО плотномеров и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Технические характеристики

Номинальный диаметр, DN Диапазон измеряемой плотности, кг/м3 Пределы допускаемой абсолютной погрешности плотноме

50

от 1000 до 2000 ±10

от +15 до +25 0,6

220+22/-зз

от 49 до 61 50

1650х270х200

200х125х60

79

1

18000

12

от плюс 10 до плюс 35 до 75

от 84 до 106,7

ра, кг/м3

Температура измеряемой среды, оС Давление измеряемой среды, МПа, не более Напряжение питания, В Частота напряжения питания, Г ц Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более преобразователя плотности вычислительного блока Масса, кг, не более преобразователя плотности вычислительного блока Средняя наработка на отказ, ч Средний срок службы, лет, не менее Условия эксплуатации: температура окружающего воздуха, С относительная влажность, % атмосферное давление, кПа

Знак утверждения типа

наносится на табличку, закрепленную на ППВ, методом гравировки, и табличку, закреплённую на БВИ, методом печати на лазерном принтере, а также в центре титульных листов руководства по эксплуатации и паспорта методом печати на лазерном принтере.

Комплектность

Комплект поставки указан в таблице 2 Т а б л и ц а 2

Поверка

осуществляется в соответствии с документом ЕТЕХ.407281.044 МП «Инструкция. ГСИ. Плотномеры вибрационные поточные ПВ. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИР» 28 марта 2014г.

В перечень основного поверочного оборудования входят:

-    денсиметр, диапазон измерений плотности от 0 до 3,0 г/см , погрешность не более ±0,00001 г/см3;

-    ареометры АОН-5, 650-2000, по ГОСТ 18481-81;

-    манометр по ГОСТ 2405-88, предел измерений 2,5 МПа, класс точности 1;

-    мегомметр М4100/3 по ГОСТ 23706-93, предел измерений 500 МОм, напряжение 500 В, класс точности 1;

-    термометр стеклянный по ГОСТ 28498-90, диапазон измерения от 0 до плюс 100 оС, класс точности 1.

Сведения о методах измерений

Плотномер вибрационный поточный ПВ. Руководство по эксплуатации ЕТЕХ.407281.044 РЭ

Нормативные и технические документы, устанавливающие требования к плотномерам вибрационным поточным ПВ

1    ГОСТ 8.024-2002 ГСИ. Государственная поверочная схема для средств измерений плотности.

2    ТУ 4215-003-09367558-2014 Плотномер вибрационный поточный ПВ. Технические условия.

Рекомендации к применению

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
