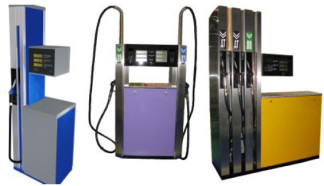

Колонки топливораздаточные ТКМ, 58093-14

Назначение

Колонки топливораздаточные ТКМ (далее - колонка) предназначены для измерения объёма или массы топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (от 0,55 до 40 сСт) при выдаче его в топливные баки транспортных средств и тару потребителей с учетом требований учетно - расчетных операций.

Описание

Принцип работы колонок основан на динамическом методе измерений в потоке количества топлива с помощью счетчика жидкости.

Колонки осуществляют подачу топлива из резервуара, измерение и индикацию его объема или массы. Задание дозы топлива и включение колонок производится на колонке (местно), либо дистанционно, оператором. Индикация разового учета выданной дозы топлива устанавливается в положение нуля автоматически при снятии раздаточного крана с колонки.

Колонки состоят из следующих функциональных блоков: информационнозаправочного, измерительного и насосного.

В качестве счетчика жидкости используются:

-    счетчики-расходомеры массовые Micro Motion модификации CMF и F (номер в Госреестре СИ РФ 45115-10).

В качестве электроприводного насосного моноблока используются:

-    насосные моноблоки Р640.50 или Р641.50 или Р640.100 или Р640.50.121В или Р641.50.121В или Р641.100, производства фирмы «ADAMOV-SYSTEMS, a.s.», Чехия, или ZYB-50A или ZYB-80A фирмы «Zhejiang Maide Machine Co., Ltd.», Китай.

В колонке используется отсчетные устройства серии «Топаз-306БУ» производства

ООО «Топаз-сервис», Россия.

Информационно-заправочный блок содержит отсчетное устройство, индикаторы газа и напорные рукава с раздаточными кранами.

Измерительный блок содержит фильтр (номинальная тонкость фильтрования 60 мкм), счетчик жидкости и электроуправляемый клапаны. По заказу могут комплектоваться фильтрами 20 или 80 мкм.

Насосный блок содержит фильтр и электроприводной насосный моноблок.

Отсчетное устройство обеспечивает:

-    сбор и обработку информации;

-    управление режимом выдачи;

-    отображение информации о заданной и отпущенной дозе;

-    накопление суммарных данных об измеренном количестве топлива;

-    передачу результатов измерений в систему управления колонкой;

-    аварийное отключение процесса выдачи топлива при возникновении нештатной ситуации.

Отсчетное устройство колонок отображает информацию об объеме или массе выданной дозы, а также ее стоимости и цене.

Количество одновременно заправляемых транспортных средств 1 или 2 в зависимости от конструктивного исполнения колонки.

Колонки по заказу потребителя могут дополнительно комплектоваться:

-    системой электронной юстировки;

-    клавиатурой и считывателем пластиковых карт,

-    устройством отбора паров из топливного бака транспортного средства при его заправке,

-    устройством подтяжки раздаточного крана,

-    системой электрообогрева.

Порядок обозначения колонок топливораздаточных ТК в документации и при заказе: Колонка топливораздаточная ТКМ-хх-хх-хх,

где х - числовые и буквенные обозначения, указывающие на конструктивную модель, номинальный расход, количество раздаточных кранов и сортов топлива, способ размещения функциональных блоков, фирмы-производителя гидравлических узлов, климатическое исполнение.

Для исключения возможности непреднамеренных и преднамеренных изменений измерительной информации, все оборудование, входящие в состав колонок, пломбируются в соответствии с эксплуатационной документацией на него, все линии связи пломбируются в местах, где возможно несанкционированное воздействие на результаты измерений.

Пломбировка счетчиков-расходомеров массовых Micro Motion модификации CMF и F осуществляется в соответствии с МИ 3002-2006.

Пломбировка отсчетного устройства в соответствии с рисунком 2.

Программное обеспечение

Колонки имеют встроенное программное обеспечение (ПО), которое устанавливается предприятием изготовителем в отсчетное устройство, данное ПО обеспечивает:

-    сбор и обработку информации от средств измерений, входящих в состав колонки;

-    накопление и хранение в суммарном виде информации об измеренном количестве жидкости;

-    формирование отчётов;

-    управление процессом измерений и передачу результатов измерений в компьютерную

сеть.

ПО защищено от несанкционированного изменения путем пломбирования устройства. ПО исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к ПО защищён паролём.

Идентификационные данные ПО установок приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» в соответствии с МИ 3286-2010.

Технические характеристики

Номинальный расход топлива через один кран, л/мин (кг/мин)

50 ± 5; 80 ± 8; 130 ± 13 2; 5; 10 5; 8; 13

± 0,15х; ± 0,252 ± 0,151; ± 0,252 ± 0,151; ± 0,252

Минимальная доза выдачи, л (кг)

Наименьший расход топлива через кран, л/мин (кг/мин)

Пределы допускаемой относительной погрешности колонок, %

-    при измерении массы выдаваемой дозы топлива

-    при измерении объема выдаваемой дозы топлива Сходимость показаний, %:

Примечания:

1 - при комплектации колонок счетчиком-расходомером массовым Micro Motion модификации CMF;

- при комплектации колонок счетчиком-расходомером массовым Micro Motion модификации F.

Пределы допускаемой относительной погрешности при измерении минимальной дозы, %:

-    при измерении массы выдаваемой дозы топлива

±0,31; ±0,52 ±0,31; ±0,52

-    при измерении объема выдаваемой дозы топлива Верхний предел показаний указателя разового учета, не менее: выданного количества топлива, л (кг) цены за 1 л (кг), руб. стоимости выданной дозы, руб.

999,99 99,993 99 999,99 9 999 999

0,01

1,0

4,0

Верхний предел показаний указателя суммарного учета, л (кг)

Дискретность отображения информации указателя:

-    разового учета, л (кг)

-    суммарного учета, л (кг)

Длина раздаточного рукава, м, не менее Рабочие условия:

-    температура окружающего воздуха, °С:

-    для исполнения У2

от минус 40 до плюс 50 от минус 60 до плюс 50

от минус 40 до плюс 35 от минус 40 до плюс 404 1600х600х2200 500 12

-    для исполнения ХЛ2

-    температура измеряемого топлива, °С:

-    для бензина

-    для дизельного топлива и керосина Габаритные размеры, мм, не более Масса, кг, не более Средний срок службы, лет

Примечания:

-    цена за 1 л (кг) может быть указана в других расчетных единицах, при этом запятая отделяющая целые расчетные единицы может быть сдвинута;

4

-    или температуры помутнения или кристаллизации.

Знак утверждения типа

наносится на маркировочные таблички колонки фотохимическим методом (методом металлографии, наклейки) и на эксплуатационную документацию типографским способом.

Комплектность

1    Колонка    1 шт.

2    Запасные части    1 компл.

3    Эксплуатационная документация на колонку    1 экз.

4    Эксплуатационная документация на комплектующие изделия,

входящие в состав колонки    1 компл.

Поверка

осуществляется в соответствии с документом МЦКЛ.0136 «Колонки топливораздаточные ТКМ. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 04.04.2014 г.

Основное поверочное оборудование:

- установки поверочные универсальные УПУ-АТ, номинальная вместимость мерника

33

при 20 °С: 10 дм ; 100 дм , пределы допускаемой относительной погрешности при измерении: массы - ± 0,04 %; объема - ± 0,05 %.

Нормативные и технические документы, устанавливающие требования к колонкам топливораздаточным ТКМ

1    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости»;

2    ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»;

3    ГОСТ 9018-89 «Колонки топливораздаточные. Общие технические условия».

4    Технические условия ТУ 4213-011-17875317-2013.

Рекомендации к применению

-    при проведении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании в части обязательных требований к измерениям и средствам измерений;

-    осуществление торговли и товарообменных операций.
