Анализаторы влажности 5100, 5100 HD, 58094-14

Назначение

Анализаторы влажности 5100, 5100 HD предназначены для измерения объёмной доли паров воды в природном газе.

Описание

Принцип действия анализаторов влажности 5100 и 5100 HD (далее - анализаторы) основаны на спектрометрическом методе измерения объёмной доли паров воды, заключающемся в определении коэффициента пропускания лазерного излучения на выбранной длине волны 1854 нм, являющимся функцией объёмной доли паров воды.

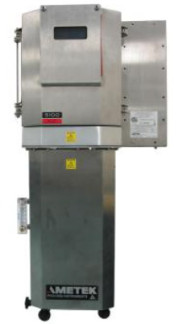

Анализаторы включают в себя измерительный блок с оптической газовой ячейкой, преобразовательный блок, систему подготовки газовой пробы и блок подключения электрических и газовых коммуникаций. Анализаторы выпускаются в едином стальном корпусе настенного крепления, вертикального исполнения (5100), либо горизонтального (5100 HD). Измерительный блок анализаторов состоит из оптической газовой ячейки, источника лазерного излучения, оптической схемы, детектора, датчиков температуры и давления газовой пробы, нагревателя и штуцеров подвода и отвода газовой пробы. Оптическая газовая ячейка представляет собой трубу из нержавеющей стали с зеркалом, к ячейке подсоединены световоды. Газовая проба с заданным расходом прокачивается через оптическую газовую ячейку вследствие избыточного давления газа на входе анализатора. Лазерное излучение от источника, после отражения от поверхности зеркала в оптической газовой ячейке, фиксируется детектором. Коэффициент пропускания лазерного излучения на выбранной длине волны определяется с использованием оптической системы.

Система подготовки газовой пробы включает в себя сепаратор жидкости, фильтр, регулятор давления газовой пробы, измеритель расхода, штуцеры подвода и отвода газа.

Анализаторы могут поставляться во взрывозащищенном исполнении и иметь маркировку взрывозащиты 2ExdeIIB+H2T3 X или 2ЕхпАПТЗ X.

Лист № 2 Всего листов 6

В анализаторах имеется дисплей для отображения измеряемой величины, единиц измерения, сообщений об ошибках, а также клавиши управления. Для обеспечения удаленного управления и программирования анализаторы могут подключаться к персональному компьютеру, к сети предприятия по протоколу Modbus или Ethernet. Программное обеспечение анализаторов обеспечивает вывод результатов измерений и программирования режимов работы в системах АСУ ТП.

Программное обеспечение анализаторов включает пересчет измеряемой величины концентрации паров воды в единицы температуры точки росы в соответствии с ГОСТ Р 53763 -2009.

В анализаторах используется встроенное программное обеспечение, предназначенное для управления анализатором, сбора и обработки сигналов детектора, вывода результатов измерений на дисплей, передачи выходных сигналов в аналоговом и цифровом виде.

Версия встроенного программного обеспечения отображается на дисплее анализаторов при включении.

Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Таблица 1. Идентификационные данные программного обеспечения

Технические характеристики

1. Метрологические и технические характеристики приведены в таблице 2. Таблица 2

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и на корпус анализатора в виде надписи на закрепленной на корпусе металлической или пластиковой пластине.

Комплектность

Комплект поставки определяется заказом и отражается в паспорте. Основной комплект поставки анализаторов приведен в таблице 3.

Таблица 3_

Лист № 5 Всего листов 6

Дополнительно могут поставляться запасные части и расходные материалы в соответствии с

руководством по эксплуатации:

Поверка

осуществляется по методике поверки МП-242-1726-2014 «Анализаторы влажности 5100, 5100 HD. Фирма «Ametek Process Instruments», США. Методика поверки», утвержденной ГЦИ СИ ФГУП “ВНИИМ им. Д. И. Менделеева” «26» марта 2014 г.

Основные средства поверки: генератор влажного газа Michell Instruments модификации DG-4, номер Госреестра 48434-11, диапазон воспроизведения температуры точки росы от минус 80 °С до 20 °С (соответствует диапазону объёмной доли паров воды от 0,54 млн-1 до 23632 млн-1), пределы допускаемой абсолютной погрешности ±0,2 °С (соответствует пределам допускаемой абсолютной погрешности от ±0,05 млн-1 до ±2,0 млн-1 в диапазоне от 4 до 200 млн-1 и ±1 % (отн.) в диапазоне свыше 200 до 2500 млн-1).

гигрометр точки росы Michell Instruments модификации S4000RS, номер Госреестра 31015-12, диапазон измерений температуры точки росы от минус 80 °С до 20 °С, пределы допускаемой абсолютной погрешности ±0,2 °С.

Сведения о методах измерений

Методики измерений приведены в руководствах по эксплуатации на анализаторы влажности 5100, 5100 HD.

Нормативные и технические документы, устанавливающие требования к анализаторам:

1    ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов".

2    Техническая документация изготовителя.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
