Установка поверочная на базе лопастного счетчика, 58097-14

Назначение

Установка поверочная на базе лопастного счетчика предназначена для хранения и передачи единиц объема и объемного расхода протекающей жидкости.

Описание

Принцип действия установки поверочной на базе лопастного счетчика основан на прямом методе динамических измерений объема и объемного расхода протекающей жидкости эталонным средством измерений.

Установка поверочная на базе лопастного счетчика состоит из прямолинейных участков, счетчика (преобразователя) жидкости лопастного Ду 400 модели M16-S6 (Госреестр № 44007-10), преобразователя измерительного модели 3144 P (Госреестр № 14683-09), преобразователя давления измерительного EJX 530A (Госреестр № 28456-09), манометра МТИ 1246 (Госреестр № 1844-63), термометра лабораторного (Госреестр № 303-91), запорной арматуры, контроллера измерительного FloBoss мод. S600+ (Госреестр № 38623-11) и персонального компьютера с программным обеспечением.

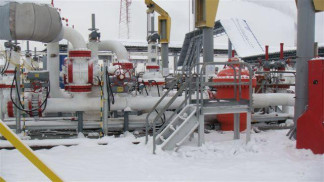

Установка поверочная на базе лопастного счетчика расположена на одной платформе с системой измерений количества и показателей качества нефти № 722 Омской ЛПДС филиала Омское РНУ ОАО «Транссибнефть».

Уровень защиты программного обеспечения установки поверочной на базе лопастного счетчика от непреднамеренных и преднамеренных изменений соответствует уровню «С».

В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства защиты файлов и баз данных). Отсутствует возможность изменения и удаления информации с помощью команд интерфейса.

Программное обеспечение не влияет на метрологические характеристики установки поверочной на базе лопастного счетчика.

Технические характеристики

Диапазон расходов, м3/ч Пределы допускаемой относительной погрешности установки, %, равны

от 200 до 1775

± 0,10 250

1

нефть по ГОСТ Р 51858 от 0,20 до 6,3 от минус 10 до плюс 30 от 0,5 до 80 от 750 до 950 1,0 0,05

900

от 0,3 до 1,8 6,0

66,7 (500) не допускается 380 ± 38/220 ±22 50 ± 1

от минус 40 до плюс 40 от 30 до 90 от 86 до 107 10

Номинальный диаметр поверяемых средств измерений DN Количество одновременно поверяемых средств измерений, шт.

Измеряемая среда

-    диапазон давления, МПа

о/~'

-    диапазон температуры, С

-    диапазон кинематической вязкости, мм /с (сСт)

-    диапазон плотности, кг/м3

-    массовая доля воды, %, не более

-    массовая доля механических примесей, %, не более

-    массовая концентрация хлористых солей, мг/дм3, не более

-    массовая доля серы, %, не более

-    массовая доля парафина, %, не более

-    давление насыщенных паров, кПа (мм рт. ст.), не более

-    содержание свободного газа в нефти Напряжение питания, В Частота, Гц Условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа Средний срок службы установки, лет, не менее

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на техническом блоке установки поверочной на базе лопастного счетчика, методом наклейки и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.

Комплектность

-    Установка поверочная на базе лопастного счетчика, зав. №1 - 1 шт.

-    Руководство по эксплуатации - 1 экз.;

-    Методика поверки - 1 экз.

Поверка

осуществляется по документу МП 0144-1-2014 «Инструкция. ГСИ. Установка поверочная на базе лопастного счетчика. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИР» 30 апреля 2014 г.

Средства поверки:

-    установка поверочная трубопоршневая двунаправленная, диапазон расхода от 200 до 1775 м /ч, пределы допускаемой относительной погрешности ± 0,05 %, стационарный вариант исполнения.

Сведения о методах измерений

Методика измерений содержится в разделе «Методика измерений» руководства по эксплуатации установки поверочной на базе лопастного счетчика.

Нормативные и технические документы, устанавливающие требования к установке поверочной на базе лопастного счетчика

1    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объёма и массы жидкости»;

2    ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости»;

3    Техническая документация ООО «НПП ОЗНА-Инжиниринг».

Рекомендации к применению

-    в качестве рабочего эталона 2-го разряда при передаче единиц объема и объемного расхода протекающей жидкости в соответствии с государственной поверочной схемой, а так же при проведении градуировки, поверки, калибровки и испытаний преобразователей расхода жидкости турбинных, входящих в состав системы измерений количества и показателей качества нефти № 722 Омской ЛПДС филиала Омское РНУ ОАО «Транссибнефть» согласно МИ 3045-2007 «Рекомендация. ГСИ. Преобразователи жидкости турбинные. Методика поверки с помощью преобразователя объема жидкости эталонного лопастного» или по другим действующим нормативным документам;

-    при проведении измерений, предусмотренных законодательством Российской Федерации о техническом регулировании в части обязательных требований к измерениям, эталонам единиц величин, стандартным образцам и средствам измерений.
