Счетчики газа диафрагменные G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G, 58099-14

Назначение

Счетчики газа диафрагменные G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G (далее -счетчики) предназначены для измерений объема природного и других неагрессивных газов низкого давления и приведения значений измеренного объема к стандартным условиям по значениям температуры.

Описание

Принцип действия основан на преобразовании разности давлений газа на входе и выходе счетчика в поступательное движение мембран, находящихся внутри счетчика и образующих измерительные камеры. Движение мембран преобразуется во вращательное движение и передается с помощью магнитной муфты на электронное отсчетное устройство - сумматор ЖК-дисплея.

Конструктивно счетчики газа диафрагменные G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G представляют собой металлический корпус, изготовленный из листовой стали холодной штамповкой. В корпус встроены непроницаемые для газа мембраны из резино-полистироловой ткани, разделяющие счетчик на четыре камеры.

В их конструкции предусмотрен электронный блок коррекции по температуре (для приведения объема к стандартным условиям - только по температуре), встроенный запорный клапан и модуль связи GPRS, который обеспечивает функционирование счетчика в составе системы автоматизированного сбора данных по каналу GPRS, предназначенной для измерения потребления газа и обеспечения сбора платежей в коммунально-бытовом секторе. Модуль связи GPRS использует протокол DLMS/COSEM и оборудован держателем SIM-карты.

Счетчики газа GALLUS sV G изготавливаются в типоразмерах: G1,6, G2,5 и G4.

Счетчики газа относятся к взрывозащищенному оборудованию. Уровень и вид взрывозащиты в зависимости от исполнения: 0Еx ia НА Т3 Ga X или 2Еx ic НА Т3 Gc X.

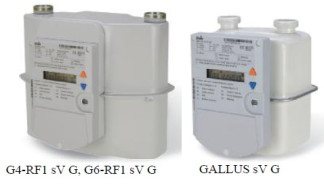

Внешний вид счетчиков газа диафрагменных G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G показан на рисунке 1.

Программное обеспечение

Счетчики имеют встроенное программное обеспечение (ПО). Структура и взаимосвязи частей ПО показаны на рисунке 2.

Идентификационные данные ПО счетчиков по МИ 3286-2010 приведены в таблице 1. Таблица 1

Основные функции частей ПО:

в составе счетчика имеются следующие платы:

-    главная плата, на которой установлены ключевые компоненты (микроконтроллер и его периферийные устройства: модули оперативной и флэш-памяти, микросхемы);

-    плата электронного блока коррекции по температуре.

Встроенное программное обеспечение счетчика выполнено в одном микроконтроллере, расположенном на главной плате, при этом функционально состоит из двух следующих частей:

-    метрологически значимое встроенное ПО, управляющее всеми метрологическими функциями и параметрами и обеспечивающее их целостность

-    метрологически незначимое встроенное ПО, осуществляющее управление всеми функциями, не имеющими отношения к метрологии.

Метрологически значимая часть ПО счетчика отделена от метрологически незначимой части ПО, обмен данными между ними осуществляется при помощи защитного интерфейса основных данных («CDI»).

Доступ к загрузке метрологически значимого встроенного ПО блокируется переключателем режима программирования, таким образом, изменение его невозможно без

нарушения установленных на счетчике метрологических пломб. Метрологически незначимое ПО может обновляться без нарушения установленных метрологических пломб.

Устройство счетчика обеспечивает возможность информационной связи по оптоэлектронному интерфейсу посредством оптической головки.

Опрос счетчика осуществляется как непосредственно с компьютера через оптическую головку, так и по каналу GPRS с использованием программного обеспечения, поставляемого по специальному заказу.

Конструкция счетчика предусматривает установку пломб на винты крепления крышки лицевой панели, предназначенных для защиты от несанкционированного доступа к следующим элементам счетчика:

к элементам, обеспечивающим метрологическую настройку счетчика; к переключателю режима программирования, с помощью которого блокируется доступ к смене метрологических настроек счетчика.

Оттиск поверительного клейма наносится на лицевую панель счетчика методом лазерной печати при осуществлении первичной поверки на заводе-изготовителе.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - С.

Технические характеристики

Основные метрологические и технические характеристики счетчиков представлены в таблице 2.

Таблица 2

Знак утверждения типа

наносят на лицевую панель счетчика и на титульный лист эксплуатационной документации методом печати.

Комплектность

Поверка

осуществляется по ГОСТ 8.324-2002 «ГСИ. Счетчики газа. Методика поверки».

Основное средство поверки: установка расходомерная поверочная газовая с пределами допускаемой относительной погрешности ± 0,5 %.

Сведения о методах измерений

Методика прямых измерений изложена в Паспорте на «Счетчики газа диафрагменные G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G».

Нормативные и технические документы, устанавливающие требования к счетчикам газа диафрагменным G4-RF1 sV G, G6-RF1 sV G, GALLUS sV G

1    ГОСТ Р 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа»;

2    ГОСТ Р 50818-95 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний»;

3    Техническая документация изготовителя.

Рекомендации к применению

-    осуществление торговли и товарообменных операций;

-    выполнение государственных учетных операций.
