Уровнемеры ФЕУ-Д5М, 58100-14

Уровнемеры ФЕУ-Д5М (далее - уровнемеры) предназначены для непрерывного автоматического дистанционного преобразования значений измеренного уровня морской, пресной (питьевой) и дистиллированной воды в корабельных условиях в выходной сигнал напряжения.
Документы
Карточка СИ
Номер в госреестре 58100-14
Наименование СИ Уровнемеры
Обозначение типа СИ ФЕУ-Д5М
Изготовитель ООО "Теплоприбор", г.Рязань
Год регистрации 2014
Срок свидетельства 08.08.2019
МПИ (интервал между поверками) 5 лет
Описание типа скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Уровнемеры ФЕУ-Д5М Назначение средства измерений

Уровнемеры ФЕУ-Д5М (далее - уровнемеры) предназначены для непрерывного автоматического дистанционного преобразования значений измеренного уровня морской, пресной (питьевой) и дистиллированной воды в корабельных условиях в выходной сигнал напряжения.

Описание

Конструктивно уровнемер состоит из первичного преобразователя, вторичного (фазоемкостного) преобразователя, радиочастотных кабелей, переходной кабельной муфты.

Принцип действия уровнемера основан на амплитудно-кондуктометрическом методе измерений комплексного сопротивления чувствительного элемента первичного преобразователя.

Чувствительный элемент первичного преобразователя представляет собой коаксиальный конденсатор, емкость и активные потери которого зависят от значения уровня измеряемой среды, солесодержания и температуры измеряемой среды.

Первичный преобразователь через преобразователь емкости подключается к измерительному преобразователю. Изменение емкости чувствительного элемента датчика преобразуется в измерительном преобразователе в напряжение постоянного тока от 0 до 5 В или от 0 до 10 В.

Уровнемер в зависимости от исполнения вторичного преобразователя, может изготавливаться одноканальным или двухканальным. Уровнемеры одноканального исполнения изготавливаются с одним первичным преобразователем и вторичным преобразователем ФЕП-1М или ФЕП-7. Уровнемеры двухканального исполнения изготавливаются с двумя первичными преобразователями и вторичным преобразователем ФЕП-2М или ФЕП-8.

Уровнемеры предназначены для работы во взрывобезопасных помещениях.

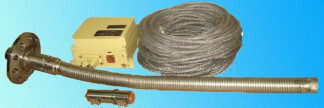

Внешний вид уровнемера представлен на рисунке 1.

Диапазон измерений уровня, м................................................ от 0 до 10,0

Выходной сигнал уровнемера - аналоговый (напряжение постоян- от 0 до 5 или

ного тока), В.................................................................................. от 0 до 10

Пределы допускаемой основной приведенной погрешности уровнемера, в процентах от диапазона измерений:

при градуировочных значениях параметров измеряемой среды кроме температуры (90±5) °С для дистиллированной воды.......................... ± 2,5

при градуировочном значении температуры дистиллированной воды (90±5) °С................................................................................ ± 5,0

Вариация выходного сигнала не превышает абсолютного значения предела допускаемой основной приведенной погрешности.

Дополнительная погрешность, вызванная изменением температуры морской воды от минус 2 до плюс 32 °С и пресной воды от 5 до 65 °С, не превышает 0,2 предела допускаемой основной приведенной погрешности на каждые 10 °С изменения температуры от градуировочной.

Дополнительная погрешность, вызванная изменением температуры дистиллированной воды от 265 до 180 °С, не должна превышать 0,4 предела допускаемой основной приведенной погрешности на каждые 10 °С изменения температуры от градуировочной.

При изменении температуры дистиллированной воды от 180 до 120 °С отрицательное значение погрешности уровнемера не должно превышать суммы предела допускаемой основной приведенной погрешности и дополнительной, равной сумме 0,4 предела допускаемой основной приведенной погрешности на каждые 10 °С изменения температуры от градуировочной и ±4 % от диапазона измерения; положительное значение погрешности уровнемера не должно превышать суммы предела основной приведенной погрешности и дополнительной, равной ±8 % от диапазона измерений.

Дополнительная погрешность, вызванная изменением температуры дистиллированной воды от 5 до 60 °С не должна превышать 0,4 предела допускаемой основной приведенной погрешности на каждые 10 °С изменения температуры от градуировочной 20; 35; 40; 50 или 90 °С.

При изменении температуры от 5 до 60 °С и изменении солесодержания дистиллиро-

3    3

ванной воды от 1-10" до 15-10" г/л отрицательное значение погрешности уровнемера не должно превышать суммы предела допускаемой основной приведенной погрешности и дополнительной, равной ±3 % от диапазона измерения; положительное значение погрешности уровнемера не должно превышать суммы предела допускаемой основной приведенной погрешности и дополнительной, равной ±15 % от диапазона измерений.

При изменении температуры от 60 до 120 °С и изменении солесодержания дистиллированной воды в пределах от 0,3-10-3 до 15-10-3 г/л отрицательное значение погрешности уровнемера не должно превышать суммы предела допускаемой основной приведенной погрешности и дополнительной, равной 0,4 предела допускаемой основной погрешности на каждые 10 °С изменения температуры от градуировочной 20, 35, 40, 50, 90 °С; положительное значение погрешности уровнемера не должно превышать суммы предела допускаемой основной приведенной погрешности и дополнительной, равной сумме 0,4 предела допускаемой основной погрешности на каждые 10 °С изменения температуры от градуировочной 20, 35, 40, 50 и 90 °С и ±15 % от диапазона измерений.

Лист № 3 Всего листов 6

Дополнительная погрешность, вызванная изменением температуры окружающей среды от 0 до 50 °С, не превышает 0,25 предела допускаемой основной погрешности на каждые 10 °С изменения температуры от градуировочной.

Питание уровнемеров осуществляется от сети переменного тока:

напряжение, В....................................................................220±11.

частота, Гц..........................................................(400+86) для

ФЕП-1М и ФЕП-2М или (50+,). для ФЕП-7, ФЕП-8

Питание цепи контроля осуществляется от внешнего источника выпрямленным напряжением с постоянной составляющей (27±2,7) В и коэффициентом пульсации до 25 %.

По климатическому исполнению уровнемеры соответствуют исполнению ОМ категории размещения 2, но для работы при температуре окружающей среды от 0 до 50 °С и относи

тельной влажности до 100 %.

Потребляемая мощность:

по каждому каналу измерения при cos ф не менее 0,32 В-А, не более.................................................................................... 15;

для цепи контроля по каждому каналу измерений, Вт, не более.. 1,5.

Сопротивление изоляции электрических цепей питания, выходного сигнала и цепи контроля уровнемера относительно корпуса, МОм, не менее:

при нормальных климатических условиях............................. 100;

при отклонении от нормальных климатических условий, после испытаний на влагоустойчивость, холодоустойчивость, коррозионную стойкость и испытаний электрической прочности изоляции....................... 10.

Электрическое сопротивление изоляции первичных преобразователей:

при измерении уровня пресной и дистиллированной воды при температуре от 120 до 265 ° С, кОм, не менее..................................... 300;

при измерении уровня морской воды, МОм, не менее................ 20;

при измерении уровня дистиллированной воды при температуре от 5 до 120 °С, кОм, не менее.......................................................... 70°.

Степень защиты от пыли и воды.......................................... IP56.

Масса уровнемера, кг, не более............................................. 72.

Условия эксплуатации:

-    температура окружающего воздуха от 0 до 50 °С;

-    относительная влажность воздуха до 100 %;

-    повышенное атмосферное давление до 0,3 МПа;

-    статические и периодические наклоны до 45°;

-    вибрационные нагрузки в диапазоне частот от 2 до 100 Гц;

-    многократные удары с ускорением 5 g при частоте от 40 до 80 ударов в минуту.

Измеряемая среда

Температура, °С

Давление, МПа

Морская вода

до 32

до 16

Пресная (питьевая) вода

до 65

до 10

Дистиллированная вода

до 265

до 6,4

Габаритные размеры уровнемеров, мм, не более:

-    первичного преобразователя........................

14822х230х230;

310х310х155;

,.460х260х255;

.202х62х56.

-    вторичного преобразователя ФЕП-1М и ФЕП-7

-    вторичного преобразователя ФЕП-2М и ФЕП-8

-    муфты МПРК-3.........................................

Вероятность безотказной работы Р(5000 ч)=0,98.

Назначенный срок службы уровнемеров 15 лет.

Знак утверждения типа

наносится методом фотохимического травления на специальную табличку, прикрепленную к корпусу вторичного преобразователя, и на титульный лист эксплуатационной документации методом ксерокопирования или ризографирования.

Комплектность

Наименование

Количество для исполнений

Уровнемер ФЕУ-Д5М на 1 канал измерения, частота питания 400 Гц в составе:

на 1 канал измерения при частоте питания

2 канала измерения при частоте питания

400 Гц

50 Гц

400 Гц

50 Гц

Преобразователь первичный ППДУ

1 шт.

1 шт.

2 шт.

2 шт.

Преобразователь вторичный ФЕП

1 шт.

1 шт.

1 шт.

1 шт.

Муфта переходная кабельная МПРК

1 шт. по заказу

1 шт. по заказу

2 шт. по заказу

2 шт. по заказу

Кабель радиочастотный КРЧ-5

1 шт.

1 шт.

2 шт. при

наличии

муфты

2 шт. при

наличии

муфты

Кабель радиочастотный КРЧ-7

1 шт. при

наличии

муфты

1 шт. при

наличии

муфты

Кабель радиочастотный КРЧ-5М

2 шт. при

отсутствии

муфты

2 шт. при

отсутствии

муфты

Кабель радиочастотный КРЧ-7М

2 шт. при

наличии

муфты

2 шт. при

наличии

муфты

Руководство по эксплуатации РИЮУ.407622.007 РЭ

1 экз.

1 экз.

Руководство по эксплуатации РИЮУ.407622.008 РЭ

1 экз.

1 экз.

Паспорт РИЮУ.407622.007 ПС1

1 экз.

-

-

-

Паспорт РИЮУ.407622.007 ПС2

-

-

1 экз.

-

Паспорт РИЮУ.407622.008 ПС1

-

1 экз.

-

-

Паспорт РИЮУ.407622.008 ПС2

-

-

-

1 экз.

Ручка

по заказу

по заказу

по заказу

по заказу

Наименование

Количество для исполнений

Одиночный комплект ЗИП

1 компл.

1 компл.

1 компл.

1 компл.

Г рупповой комплект ЗИП

1 компл.

1 компл.

1 компл.

1 компл.

Ремонтный комплект ЗИП

1 компл. по отдельному договору

1 компл. по отдельному договору

1 компл. по отдельному договору

1 компл. по отдельному договору

Методика поверки РИЮУ.407622.007 МИ

1 экз.

1 экз.

1 экз.

1 экз.

Поверка

осуществляется по документу РИЮУ 407622.007 МИ "ГСИ. Уровнемер ФЕУ-Д5М. Методика поверки, утвержденной ФГУП "ВНИИМС" в июне 2014 г.

Основные средства поверки:

уровнемерная установка НО-374, диапазон измерений от 0 до 3 м; температура от 20 до 250 °С; ПГ ±8,0 мм;

установка для испытания датчиков 4В.9060-4085, диапазон измерений от 0 до 5 м; температура от 20 до 250 °С; ПГ ±8,0 мм.

мегаомметр М4100/3, диапазон измерений 0-100 МОм, КТ 1, выходное напряжение

500 В;

магазин емкости МЕ 5020, диапазон измерений от 0,00001 до 100 мкФ; КТ 0,05 для диапазонов от 0,00001 до 0,9 мкФ; КТ 0,5 для диапазонов от 1 до 100 мкФ;

прибор комбинированный цифровой Щ300, диапазон измерений тока от 1 • 10-11 до 1 А, ПГ ±0,1 %; напряжения от 1 • 10-7 до 1000 В, ПГ ±0,05 %; сопротивления 1 • 10-2 до 108 Ом,

ПГ ±0,1 %;

стенд уровнемерный 4В.9060-4005, диапазон измерений от 0 до 4 м, ПГ ±6,0 мм; стенд 9П1-ДЕИ-1/ФЕУ-1, диапазон измерений от 0 до 10 м, ПГ ±25 мм/

Сведения о методах измерений

изложены в руководстве по эксплуатации РИЮУ.407622.007 РЭ и РИЮУ.407622.008 РЭ.

Нормативные и технические документы, устанавливающие требования к уровнемерам ФЕУ-Д5М

1    ГОСТ 8.477-82 "ГСИ. Государственная поверочная схема для средств измерений уровня жидкости".

2    ГОСТ 15150-69 "Машины, приборы и технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды".

3    РИЮУ.407622.007 ТУ "Уровнемер ФЕУ-Д5М. Технические условия".

Лист № 6 Всего листов 6

Рекомендации к применению

осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.

Зарегистрировано поверок 7
Поверителей 1
Актуальность данных 05.12.2024
58100-14
Номер в ГРСИ РФ:
58100-14
Производитель / заявитель:
ООО "Теплоприбор", г.Рязань
Год регистрации:
2014
Cрок действия реестра:
08.08.2019
