| Номер в госреестре | 58101-14 |
| Наименование СИ | Расходомеры газа тепловые |
| Обозначение типа СИ | Sensyflow FMT400-VTS, Sensyflow FMT500-IG |
| Изготовитель | "ABB Automation Products GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 08.08.2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Расходомеры газа тепловые Sensyflow FMT400-VTS, Sensyflow FMT500-IG (далее -расходомеры) предназначены для измерений массового расхода газа или объемного расхода газа при стандартных условиях в напорных трубопроводах и преобразования измеренных значений в аналоговые и/или цифровые выходные сигналы, а также измерений массы или объема газа при стандартных условиях (Sensyflow FMT500-IG).
Конструктивно расходомеры состоят из электронного блока (измерительного преобразователя), первичного преобразователя с сенсорным модулем и устройства для установки расходомера в трубопровод. Электронный блок обеспечивает питание сенсорного модуля, вычисление расхода, индикацию и преобразование результатов измерений в выходные цифровой и/или аналоговый сигналы. Первичный преобразователь состоит из корпуса и сенсорного модуля выполненного в виде двух металлических стержней. Устройство для установки расходомера в трубопровод обеспечивает установку первичного преобразователя в трубопровод и имеет три исполнения:
- исполнение с промежуточным фланцем;
- исполнение с интегрированной измерительной секцией;
- исполнение с переходником для приварки к трубопроводу.
Принцип действия расходомеров основан на измерении расхода методом площадь-скорость в соответствии с ГОСТ 8.361-79. Измерение скорости газа основано на термоанемо-метрическом принципе действия. Один из стержней сенсорного модуля имеет температуру газа в трубопроводе, на другом - электронный блок с помощью электрического тока поддерживает температуру выше, чем температура газа в трубопроводе. При течении газа в трубопроводе более нагретый стержень охлаждается потоком газа. Скорость охлаждения стержня зависит от скорости газа в трубопроводе и свойств газа. Сила тока, необходимая для поддержания постоянной разности температур между стержнями сенсорного модуля, пропорциональна массовой скорости (массовому расходу) газа в трубопроводе.
Расходомеры газа тепловые Sensyflow FMT400-VTS применяются для измерений расхода чистых газов и газовых смесей известного состава.
Расходомеры Sensyflow FMT400-VTS имеют исполнение Sensyflow FMT400-VTCS с сенсорным модулем из нержавеющей стали, применяемое для измерений расхода воздуха, азота, диоксида углерода, кислорода.
Результаты измерений расходомеров Sensyflow FMT400-VTS и Sensyflow FMT400-VTCS преобразуются в выходной токовый сигнал 0/4 - 20 мА.
Для настройки расходомеров Sensyflow FMT400-VTS и Sensyflow FMT400-VTCS применяется LKS адаптер с коммуникационным программным обеспечением.
Расходомеры газа тепловые Sensyflow FMT500-IG применяются для измерений расхода и количества чистых газов и газовых смесей известного состава. Расходомер изготавливается в компактном и разнесенном исполнениях. Результаты измерений индуцируются на показывающем устройстве расходомера и в зависимости от исполнения передаются по протоколу PROFIBUS или HART, преобразуются в выходной токовый сигнал 0/4 - 20 мА (расход), частотные сигналы (расход, температура) или импульсный сигнал (масса) с частотой до 1500 Гц.
Расходомеры газа тепловые Sensyflow FMT500-IG могут изготавливаться во взрывозащищенном исполнении (Sensyflow FMT500-IG EX).
Для настройки расходомеров Sensyflow FMT500-IG (Sensyflow FMT500-IG EX) может применяться программное обеспечение DSV401 (SMART VISION) и магнитного штифта FDT/DTM.
Расходомеры имеют самодиагностику, индикацию неисправностей и предупреждений в виде кодов ошибки.
Фотографии общего вида расходомеров Расходомеры газа тепловые Sensyflow FMT400-VTS

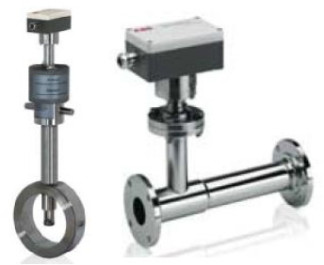

Рисунок 1. Расходомер с первичным преобразователем в исполнение с промежуточным фланцем
Расходомеры газа тепловые Sensyflow FMT500-IG
Пломба
Рисунок 7.
В расходомерах применяется встроенное программное обеспечение (ПО). Разделения ПО на метрологически значимую часть ПО и метрологически незначимую часть ПО нет.
Программное обеспечение расходомеров предназначено для обработки измерительной информации от первичного преобразователя расходомера, вычислений расхода и количества газов, индикации результатов измерений, формирования выходных сигналов, настройки и проведения диагностики расходомеров.
Для защиты параметров, влияющих на метрологические характеристики, в расходомерах использоваться защита паролем. Вычисление цифрового идентификатора программного обеспечения расходомеров не проводится.
Идентификационные данные ПО расходомеров
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО Sensyflow FMT400-VTS | SW Sensyflow FMT400-VTS | 2.40 | 7056 | SUM 16 |
| ПО Sensyflow FMT500-IG | KOM1 (HART) | 1.87 | 04CA3C06 | SUM 32 |
| ПО Sensyflow FMT500-IG | KOM1 (HART) | 1.88 | 04CA685A | SUM 32 |
| ПО Sensyflow FMT500-IG | KOM2 (PROFI-BUS) | 1.12 | 05161B4B | SUM 32 |
Защита ПО расходомеров от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимого ПО и измеренных данных.
Таблица 1
| Наименование расходомера | Номинальные диаметры расходомеров, мм | ||
| исполнение с промежуточным фланцем | исполнение с интегрированной измерительной секцией | исполнение с переходником для приварки к трубопроводу | |
| - Sensyflow FMT400-VTS - Sensyflow FMT400-VTCS - Sensyflow FMT500-IG | от 40 до 200 от 40 до 200 | от 25 до 80 от 25 до 80 от 25 до 80 | от 100 до 3000 от 100 до 3000 |
Таблица 2
| Диапазон рабочих температур газа, °С: - Sensyflow FMT400-VTCS - Sensyflow FMT400-VTS, Sensyflow FMT500-IG | от -25 до +150 от -25 до +150 (от -25 до +300*) |
| Рабочее давление газа, не более, МПа: - Sensyflow FMT400-VTS - Sensyflow FMT400-VTCS - Sensyflow FMT500-IG | 4 1,6; 1,0 (для DN 80) 4 |
| Верхний предел измерений массового расхода газа, кг/ч: - Sensyflow FMT400-VTS - Sensyflow FMT400-VTCS - Sensyflow FMT500-IG | от 160 до 13000 от 160 до 1700 от 180 до 15000 |
| Диапазон скорости газа (для исполнения с переходником для приварки к трубопроводу), м/с | от 0,5 до 100 |
| Динамический диапазон: - Sensyflow FMT400-VTS - Sensyflow FMT400-VTCS - Sensyflow FMT500-IG | 1:40 (по заказу 1:100) 1:40 (по заказу 1:100) 1:40 (по заказу 1:100) |
| Пределы допускаемой основной относительной погрешности при измерении расхода и количества** газа Q (при верхнем пределе измерений массового расхода Qmax) ***, % | ±(1,8+0,1Qmax/Q) или ±(0,9+0,05-Qmax/Q) |
| Пределы допускаемой дополнительной относительной погрешности при измерении расхода от влияния давления газа на 0,1 МПа, % | ±0,2 |
| Пределы допускаемой дополнительной относительной погрешности при измерении расхода от влияния температуры газа на 1 °С, % | ±0,05 |
| Температура окружающей среды, °С: - Sensyflow FMT400-VTS - Sensyflow FMT500-IG (Sensyflow FMT500-IG-Ex) - разнесенное исполнение - электронный блок - первичный преобразователь - компактное исполнение | от -25 до +70 от -25 до +50(от -20 до +50) от -25 до +80 (от -20 до +80) от -25 до +50 (от -20 до +50) |
| Показывающее устройство Sensyflow FMT500-IG | графический ЖК дисплей 120*32 точки |
| Потребляемая мощность, не более: - Sensyflow FMT400-VTS - Sensyflow FMT500-IG | 15 Вт 20 ВА |
| Напряжение питания, В: - Sensyflow FMT400-VTS - постоянного тока - переменного тока с частотой от 48 до 62 Гц - Sensyflow FMT500-IG - постоянного тока - переменного тока с частотой от 48 до 62 Гц | 24 ±25% 24 ±25% 24 ±20%, 110/230±10% 24 ±20%, 110/230±10% |
| Габаритные размеры (ДхШ*Г), мм | по технической документации в зависимости от типоразмера |
Примечания:
* - по заказу.
** - массы газа, объема газа при стандартных условиях (только для Sensyflow FMT500-IG).
*** - для исполнений расходомера с переходником для приварки к трубопроводу пределы погрешности приведены без учета погрешности параметров трубопровода и монтажа.
наносится лицевую панель расходомеров методом наклейки, на руководство по эксплуатации типографским способом.
| Наименование | Кол. | Примечание |
| Расходомер | 1 | |
| Методика поверки | 1 | |
| Руководство по эксплуатации | 1 | |
| Источник питания | 1 | по заказу |
| Внешний дисплей | 1 | по заказу |
Программное обеспечение | 1 | |
| Магнитный штифт FDT/DTM | 1 | по заказу |
| LKS адаптер | 1 | по заказу |
осуществляется в соответствии с документом МП 58101-14 «Расходомеры газа тепловые Sensyflow FMT400-VTS, Sensyflow FMT500-IG. Методика поверки», утвержденным ФГУП «ВНИИМС» 17.10.2012 г.
Основные средства поверки:
- установка поверочная газодинамическая УПГ -10, относительная погрешность не более 0,3 %;
- миллиамперметр, диапазон измерений от 0 до 20 мА, приведенная погрешность не более 0,015 %.
приведены в руководстве по эксплуатации расходомеров.
Нормативные и технические документы, устанавливающие требования к расходомерам газа тепловым Sensyflow FMT400-VTS, Sensyflow FMT500-IG:
1. ГОСТ 8.361-79 ГСИ. Расход жидкости и газа. Методика выполнения измерений по скорости в одной точке сечения трубы.
2. Техническая документация фирмы “ABB Automation Products GmbH”, Германия.
Осуществление торговли и товарообменных операций для Sensyflow FMT500-IG (Sensyflow FMT500-IG-EX), вне сферы государственного регулирования обеспечения единства измерений для Sensyflow FMT400-VTS (Sensyflow FMT400-VTCS).
| Зарегистрировано поверок | 1 |
