| Номер в госреестре | 58104-14 |
| Наименование СИ | Установки воспроизведения и измерения деформации |
| Обозначение типа СИ | УВИД-3000 |
| Изготовитель | ООО "Сенсорное приборостроение "Интел-Системы", г.С.-Петербург |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Установки воспроизведения и измерения деформации УВИД-3000 (далее - установки) предназначены для воспроизведения и измерения относительной деформации при определении метрологических характеристик датчиков деформации.
Принцип действия основан на деформации балки постоянного сечения по схеме чистого изгиба. При чистом изгибе балки её продольная ось изгибается по дуге окружности.

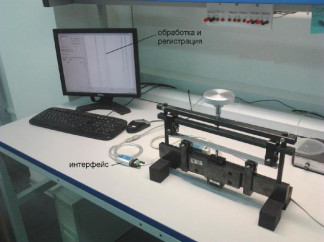

Установки состоят из нагружающего устройства (балочного устройства) с фотоэлектрическим датчиком положения со штоком, балки и устройства регистрации.
Нагружающее устройство состоит из основания, неподвижной верхней стойки с планкой, скрепленной с основанием и подвижной траверзы. Основание и траверза снабжены роликами, между роликами установлена балка. При движении подвижной траверзы вниз верхние волокна балки растягиваются (сжимаются), нижние, наоборот сжимаются (растягиваются), в зависимости от взаимного положения оправы подшипников основания и оправы подшипников траверзы. В зависимости от вариантов сборки установки (I, II, III), за счет применения измерительных балок разного сечения, обеспечивается требуемый поддиапазон измерений. Для работы в области больших деформаций (в диапазонах от -3000 до -2000 и от 2000 до 3000 млн-1) используется усиленная верхняя траверза.
Управление установками производится в ручном режиме, посредством винта. Результат измерений стрелы прогиба от фотоэлектрического датчика положения со штоком передается в виде цифровых данных через интерфейс RS-485 по протоколу обмена данными MODBUS-ASCII в ПК для дальнейшей обработки и отображения на мониторе с помощью программного обеспечения «УВИД-3000». ПО позволяет обеспечить:
- отображение результатов измерений;
- настройку режимов работы:
- задание толщины балки;
- задание номера СОМ-Порта ПК;
- задание периода опроса УВИД-3000.
Установки имеют внешнее программное обеспечение (ПО). ПО предназначено для обработки результатов измерений стрелы прогиба, отображения их на мониторе аппаратнопрограммного комплекса. Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 соответствует уровню «С». Проверка целостности ПО осуществляется путём расчета контрольной суммы по алгоритму MD5 и сравнения её с опубликованным значением. Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
| Идентифика- | Номер | Цифровой | Другие | Алгоритм |
| ционное | версии | идентификатор | идентифи- | вычисления |
| наименование | ПО | ПО | кационные | цифрового |
| ПО | данные | идентифика- | ||
| тора ПО | ||||
| УВИД- 3000.exe | 01 | ed59140db412d1b20d6ee09e73e7156a | - | MD 5 |
Таблица 2
| Наименование характеристики | Значение для вариантов сборки | |||
| I | II | III | ||
| Номинальные размеры балки, мм | 335x20x2 | 335x20x3,5 | 335x20x5 | |
| Диапазоны воспроизведения и измерения деформации, млн-1 | ±300 | от-1000 до -300 и от 300 до 1000 | от-2000 до -1000 и от 1000 до 2000 | от-3000 до -2000 и от 2000 до 3000 |
| Пределы допускаемой абсолютной погрешности воспроизведения деформации, млн- | ±5 | - | - | - |
| Пределы допускаемой относительной погрешности воспроизведения деформации, % | - | ±1,5 | ±1,0 | ±1,0 |
| Максимальный прогиб балки на базе 200 мм, мм | 10 | |||
| Временная нестабильность поддержания деформации в течение часа, млн-1, не более | 5 | |||
| Габаритные размеры (длина х высотахширина), мм, не более | 420x320x160 | |||
| Масса, кг, не более | 10 | |||
| Напряжение питания, В | от 198 до 242 | |||
| Частота питающего напряжения, Г ц | от 49 до 51 | |||
| Потребляемая мощность, В-А, не более | 3 | |||
| Масса, кг, не более: | 10 | |||
| Климатические условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | от 15 до 25 от 30 до 80 от 84 до 106 | |||
| Сведения о надежности: - среднее время восстановления работоспособного состояния, ч, не более - средняя наработка на отказ, ч, не менее - средний полный срок службы, лет, не менее | 2 14500 14 | |||
наносится печатным способом в левом верхнем углу титульного листа Руководства по эксплуатации и графическим методом на табличку, закрепляемую на основании установки.
Комплектность установок приведена в таблице 3. Таблица 3
| Наименование | Кол-во, шт. | Примечание |
| Установка УВИД-3000 | 1 | |
| Кабель обмена данными УВИД с ПК | 1 | 1,5 м |
| Шнур электропитания 220 В, 50 Гц | 1 | 1,0 м |
| Программное обеспечение на CD-ROM | 1 | На диске |
| Паспорт АПДК.427360.002 ПС | 1 | |
| Руководство по эксплуатации АПДК.427360.002 РЭ | 1 | |
| Руководство оператора 6ПА.605.001 РО | 1 | |
| МП 120-233-2013 «ГСИ. Установка воспроизведения и измерения деформации УВИД-3000. Методика поверки». | 1 |
осуществляется по документу МП 120-233-2013 «ГСИ. Установка воспроизведения и измерения деформации УВИД-3000. Методика поверки» утвержденному ГЦИ СИ ФГУП «УНИИМ» 10 мая 2014 г.
Основные средства поверки:
- партия тензорезисторов ТК, Госреестр № 48621-11;
- система тензометрическая СИИТ-3, Госреестр № 9032-83;
- микрометр МК, КТ 1 по ГОСТ 6507, диапазон измерений 0-25 мм.
Методика измерений представлена в разделе 5 Руководства по эксплуатации АПДК.427360.002 РЭ.
Нормативные и технические документы, устанавливающие требования к установкам воспроизведения и измерения деформации УВИД-3000
1 ГОСТ 8.543-86 ГСИ. Государственная поверочная схема для средств измерений деформации.
2 АПДК 427360.002-2013 ТУ Установка воспроизведения и измерения деформации УВИД-3000. Технические условия.
При выполнении работ и оказании услуг по обеспечению единства измерений (при проведении поверки датчиков деформации).
