Номер в госреестре | 58107-14 |
Наименование СИ | Лаборатория контроля промышленных выбросов передвижная экологическая |
Обозначение типа СИ | ПЭЛ-ПВ |
Изготовитель | ООО "Автолаб", г.С.-Петербург |
Год регистрации | 2014 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Лаборатория контроля промышленных выбросов передвижная экологическая ПЭЛ-ПВ (далее - ПЭЛ-ПВ) предназначена для:
- автоматического измерения массовой концентрации загрязняющих веществ: оксида углерода (СО), оксида азота (NO), диоксида азота (NO2), аммиака (N^), диоксида серы (SO2), хлористого водорода (НС1), фтористого водорода (HF), метана (СН4), пропана (С3Н8), а также объемной доли паров воды (Н2О), диоксида углерода (СО2) и кислорода (О2) в отходящих и технологических газах промышленных предприятий;
- автоматического измерения параметров газового потока - температуры и скорости;
- изокинетического отбора и измерения объема проб в организованных (пространственно ограниченных, т. е. протекающих в газоходах в виде труб круглого или прямоугольного сечения) стационарных газопылевых потоках с заданным объемным расходом для последующего анализа, в т.ч. для определения массовой концентрации взвешенных частиц гравиметрическим методом в соответствии с ГОСТ Р ИСО 9096-2003 «Выбросы стационарных источников. Определение массовой концентрации твердых частиц ручным гравиметрическим методом»;
- сбора, обработки, хранения и передачи полученных данных.
Принцип действия приборов, входящих в состав ПЭЛ-ПВ, основан на следующих методах.
1) Система газоаналитическая MIR модели MIR FT (далее MIR FT):
- для определения всех компонентов (кроме кислорода) - ИК-Фурье спектроскопия;
- для определения кислорода - электрохимический (циркониевый датчик); датчик кислорода установлен в корпусе системы MIR, сигнал от датчика кислорода поступает на отдельный (измерительный) блок JOk'AIR и далее на печатный протокол системы;
- для определения температуры - платиновый термометр сопротивления (изменение сопротивления сплава в зависимости от температуры);
- для определения скорости - метод дифференциального давления (перепада давления).
2) Система изокинетического отбора проб промышленных выбросов ХС-5000 (далее -ХС-5000):
- принудительное прокачивание пробы газа через поглотитель или аэрозольный фильтр с помощью насоса. Значение объема отбираемой пробы, приведенного к условиям 0 оС и 101,3 кПа, выводится на дисплей прибора. Система автоматически контролирует выполнение условия изокинетического отбора пробы и, в случае необходимости, корректирует скорость отбора пробы. Одновременно с отбором пробы система проводит контроль основных параметров газопылевого потока (температура, давление, скорость) для расчета объема отбираемой пробы.
ПЭЛ-ПВ является многоканальным, многофункциональным автоматическим средством измерений, изготовлено в передвижном исполнении на базе микроавтобуса.
Основными составными частями ПЭЛ-ПВ являются:
- измерительный комплекс;
- система сбора, обработки, хранения и передачи данных;
- средства метрологического обеспечения;
- система электроснабжения;
- система жизнеобеспечения;
- охранно-пожарный комплекс.
- оборудование для фотографирования;
- автомобиль.
Средствами метрологического обеспечения ПЭЛ-ПВ являются стандартные образцы -газовые смеси определяемых компонентов в баллонах под давлением по ТУ 6-16-2956-92, поверочный нулевой (ПНГ) - азот газообразный по ГОСТ 9293-74 в баллоне, предназначенные для корректировки показаний и поверки газовых каналов.
В состав измерительного комплекса входят:
система газоаналитическая MTR модели MIR FT (номер Госреестра: СИ РФ 57289-14), расположенная в стойке;
система изокинетического отбора проб промышленных выбросов ХС-5000 (номер Госреестра: СИ РФ 57323-14), а также оборудование для хранения и перевозки проб;
Система газоаналитическая MTR FT включает в себя измерительный блок, блок пробоподготовки (HOFT box), блок подготовки воздуха MDS, блок обработки и передачи данных (SAM32), компьютер, блок измерителя кислорода..
Система ХС-5000 включает в себя:
блок управления системы с дисплеем с отображения измеряемых параметров (объема и температуры отбираемой пробы), насос,
зонд с нагревателем , трубкой Пито типа S и термопарой типа К.
блок отбора проб с обогреваемым боксом для фильтров, охлаждаемым боксом для стеклянных поглотителей и электрические соединения.
шлангокабель с электрическими и пневматическими линиями для соединения блока отбора проб с насосом с блоком управления системы отбора проб.
Датчики температуры (кроме датчика температуры анализируемого газа) и датчики давления (кроме датчиков разности давлений АР и АН) являются индикаторами.

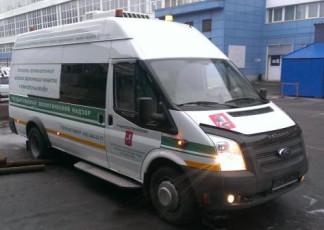

Внешний вид ПЭЛ-ПВ, а также систем MTR FT и ХС-5000 приведен на рис. 1 - 3.
Система сбора, обработки, хранения и передачи информации:
- программное обеспечение «Агат»;
- даталоггер;
- система передачи информации;
Система жизнеобеспечения:
- система измерения температуры внутри автомобиля;
- система кондиционирования воздуха;
- система обогрева;
- система вентиляции.
Система энергоснабжения:
- электрические сети;
- источники бесперебойного питания;
- дизельный или бензиновый генератор с ручным пуском;
- резервная генераторная установка “Questa” EL 12000 E;
Охранно-пожарный комплекс:
- ручная система пожаротушения;
- охранная автомобильная сигнализация.
Лаборатория контроля промышленных выбросов передвижная экологическая ПЭЛ-ПВ
имеет:
встроенное программное обеспечение средств измерений (СИ), входящих в состав ПЭЛ-ПВ, приведенное в описании типа СИ, входящих в состав ПЭЛ-ПВ.
автономное программное обеспечение «Агат», состоящее из двух программных компонентов (для каналов системы MIR FT):
- «Агат-Клиент» - AgatClient.exe;
- «Агат-Сервер» - AgatServer.exe.
Программный компонент «Агат-Клиент» осуществляет: сбор информации от анализаторов;
обработку результатов измерений (усреднение измеренных значений за 20 мин, приведение к 0 оС);
сохранение исходной информации от анализаторов; сохранение обработанной информации;
отображение информации от приборов в реальном времени, в том числе:
- в виде общего графика;
- в виде набора индивидуальных для каждого канала графиков;
- в виде схематического отображения приборов; вывод журнала системы:
- со служебными сообщениями;
- с сообщениями о превышении ПДК;
- с аварийными сообщениями и т.д.;
отображение сохраненной информации за указанный период в виде таблиц и графиков; формирование отчетных форм по шаблону; отправкн данных в другие информационные системы.
Программный компонент «Агат-Сервер» реализует функции передачи между точками приёма данных от нескольких АСК-А и осуществляет отправку данных в другие информационные системы.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 | ||||
Наименование программного обеспечения | Идентификаци онное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
Программный комплекс «Агат» | AgatClient.exe | 4.11 | 819c4ddeae1859a44 45ef75bbc06a372 | MD5 |
AgatServer.exe | 4.11 | ce1937c1dac151f9a5 dbbb92c570431c | MD5 | |
Примечание - Номер версии ПО должен быть не ниже указанного в таблице. |
1. Метрологические и технические характеристики ПЭЛ-ПВ с использованием каналов системы MTR FT.
1.1. Диапазоны измерений и пределы допускаемой основной погрешности измеритель
ных каналов газов ПЭЛ-ПВ приведены в таблице 2. Таблица 2.
Определяемый компонент | Диапазон показаний массовой концентрации, (объемной доли) определяемого компонента, мг/м3 (% об.) | Диапазон измерений определяемого компонента* | Пределы допускаемой основной погрешности | ||
массовая концентрация, мг/м3 | объемная доля, % | приведенной, у, % | относительной, 5, % | ||
1 | 2 | 3 | 4 | 5 | 6 |
HCl | 0 - 1000 | 0 - 100 | - | ± 15 | - |
Св. 100 - 1000 | - | - | ± 15 | ||
CO | 0 - 1000 | 0 - 100 | - | ± 5 | - |
Св. 100 - 1000 | - | - | ± 5 | ||
HF | 0 - 20 | 0 - 2 | - | ± 20 | - |
Св. 2 - 20 | - | - | ± 20 | ||
NO2 | 0 - 300 | 0 - 50 | - | ± 10 | - |
Св. 50 - 300 | - | - | ± 10 | ||
NO | 0 - 1000 | 0 - 100 | - | ± 8 | - |
Св. 100 - 1000 | - | - | ± 8 | ||
NH3 | 0 - 100 | 0 - 10 | - | ± 10 | - |
Св. 10 - 100 | - | - | ± 10 | ||
SO2 | 0 - 1000 | 0 - 100 | - | ± 8 | - |
Св. 100 - 1000 | - | - | ± 8 | ||
CH4 | 0 - 1000 | 0 - 100 | - | ± 8 | - |
Св. 100 - 1000 | - | - | ± 8 | ||
C3H8 | 0 - 1000 | 0 - 100 | - | ± 8 | - |
Св. 100 - 1000 | - | - | ± 8 |
1 | 2 | 3 | 4 | 5 | 6 |
CO2 | 0 - 25 % (об.) | - | 0 - 2 | ± 4 | - |
- | Св. 2 - 25 | - | ± 4 | ||
O2 | 0 - 25 % (об.) | - | 0 - 5 | ± 5 | - |
- | Св. 5 - 25 | - | ± 5 | ||
Н2О | 0 - 40 % (об.) | - | 0 - 3 | ± 10 | - |
- | Св. 3 - 24 | - | ± 10 | ||
- | Св.24 - 40 | - | ± 20 | ||
Примечание: 1 3 1. Пересчет объемной доли (млн ) в массовую концентрацию компонента (мг/м ) проводится с приведением к температуре 0 оС и давлению 760 мм рт. ст. в соответствии с требованиями РД 52.04.186-89. |
1.2 Номинальная цена единицы наименьшего разряда: (в зависимости от диапазона измерений): 0,01 - 0,1 мг/м3 (% об.).
1.3 Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности: 0,5.
1.4 Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности: 0,5.
1.5 Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в пределах рабочих условий эксплуатации на каждые 10 °С от нормальных условий, в долях от пределов допускаемой основной погрешности: ± 0,5.
1.6 Суммарная дополнительная погрешность от влияния содержания неизмеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности, не более: 0,5.
1.7 Диапазоны измерений и пределы допускаемой погрешности для измерительных каналов параметров газового потока приведены в таблице 3.
Таблица 3.
Определяемый параметр | Единицы измерений | Диапазон измерений | Пределы допускаемой погрешности |
Скорость потока | м/с | 4 - 35 | ± (0,05 + 0,05-V) м/с |
Температура газовой пробы | оС | 0 - 550 | ± 1 оС |
1.8 Время прогрева, мин, не более 90 мин.
1.9 Время интегрирования по всем газовым каналам, с, не более 180.
2. Метрологические и технические характеристики ПЭЛ-ПВ с использованием каналов системы ХС-5000.
2.1. Диапазоны измерений объема газа и пределы допускаемой основной относительной погрешности приведены в таблице 4.
Диапазон задания расхода газа*, дм3/мин | Допускаемое значение перепада давления на поглотителе, кПа, не более | Диапазон измерений объема* газа, дм | Пределы допускаемой основной относительной погрешности, % | Номинальная цена единицы наименьшего разряда, дм3 |
70 - 88 | 0,25 | 300 -99999,9 | ±5 | 0,1 |
35 - 43 | 3,7 | 150 -99999,9 | ±5 | 0,1 |
Примечание: *при условиях 0 °С, 760 мм рт.ст. в соответствии с РД 52.04.59-85 и ГОСТ 17.2.4.02-81 для сухого газа. |
2.2. Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды на каждые 10 °С от номинального значения температуры 20 оС в пределах рабочих условий, в долях от основной погрешности: 0,5.
2.3. Диапазоны измерений и пределы допускаемой погрешности для измерительных каналов параметров газового потока приведены в таблице 5.
Таблица 5
Определяемый параметр | Обозна чение | Единицы измерений | Диапазон измерений | Пределы допускаемой основной погрешности |
Температура газовой пробы | t | оС | 0 - 650 | ± 1 оС абс. |
Дифференциальное давление (для пневмометриче-ской трубки) | АР | Па (мм вод.ст) | минус 620 - 620 (минус 63- 63) | ± 0,4 % прив. |
Дифференциальное давление (на выходе пробоотборного устройства) | АН | Па (мм вод.ст) | минус 1240 - 1240 (минус 127- 127) | ± 0,3 % прив. |
2.4. Средний коэффициент преобразования динамического (скоростного) давления Кт пневмометрической трубки: 0,7 - 0,9 (для диапазона скоростей газового потока от 4 до 30 м/с).
2.5. Пределы допускаемой относительной погрешности коэффициента преобразования Кт: ± 5 %.
3. Напряжение питания от сети переменного тока частотой (50±1) Гц: (230±23) В.
4. Потребляемая электрическая мощность, кВт, не более: 9,5.
5 Габаритные размеры, мм, не более: длина: 6653, ширина: 2374; высота: 2880.
6. Масса, кг, не более: 3280.
7. Средняя наработка на отказ (при доверительной вероятности Р=0,95), ч:
для каналов системы MIR FT 24000,
для каналов системы ХС-5000 6000,
8. Полный средний срок службы: 8 лет. для каналов системы ХС-5000 6 лет,
9. Условия окружающей среды:
- температура - от минус 40 °С до 40 °С;
- атмосферное давление - от 84 до 106,7 кПа;
- относительная влажность - от 30 % до 98 % при температуре 35 °С и (или) более низких температурах. (без конденсации влаги)
- относительная влажность воздуха до 100 % при 20 °С;
10. Условия внутри лаборатории:
- диапазон температуры окружающей среды: от 10 оС до 35 оС;
- диапазон относительной влажности (без конденсации влаги) до 95 %;
- диапазон атмосферного давленияот 84 до 106,7 кПа.
11. Параметры анализируемой пробы:
для каналов системы MTR FT (на входе системы):
- диапазон температур от 0 оС до 35 оС;
- содержание неопределяемых компонентов: определяемые компоненты - не более верхнего значения диапазона измерений.
- максимальная температура точки росы 5 оС. для каналов системы ХС-5000:
- диапазон скоростей от 4 до 30 м/с;
- температура, не более: 650 оС.
Знак утверждения типа наносится на стене внутри лаборатории и на титульный лист Руководства по эксплуатации.
Комплектность ПЭЛ-ПВ приведена в таблице 6. | |||
№ п/п | Наименование оборудования | Ед. изм. | Кол-во |
Лаборатория в составе: | |||
1 | Автомобиль-носитель | ||
2 | Измерительный комплекс | ||
2.1 | Система газоаналитическая MIR модели MIR FT в составе | к-т | 1 |
2.1.1 | Измерительный блок | шт. | 1 |
2.1.2 | Блок подготовки пробы (HOFI box) | шт. | 1 |
2.1.3 | Блок подготовки воздуха MDS | шт. | 1 |
2.1.4 | Блок обработки и передачи данных (SAM32) | шт. | 1 |
2.1.5 | Компьютер | шт. | 1 |
2.1.6 | Блок измерителя кислорода JOk'AIR | шт. | 1 |
2.2 | Зонд пробоотборный системы MIR (длина 1530 мм) | шт. | 1 |
2.3 | Катушка с кабелем электропитания (HOFI) 40м | шт. | 1 |
2.4 | Катушка с сигнальный кабель для передачи данных блока подготовки пробы (HOFI data) 40м и с кабелем для передачи данных LAN 50 м. | шт. | 1 |
2.5 | Катушка с двухканальной линией подачи чистого воздуха и калибровочного газа | шт. | 1 |
2.6 | Шкаф-стойка на поворотных роликах (мобильное, всепогодное исп.) | шт. | 1 |
2.7 | Компрессор всепогодного исполнения (в составе кабель подключения эл. питания 5 м. и пневмошланг 5 м). | шт. | 1 |
2.8 | Катушка с обогреваемой линией для пробоотбора (40 м) | шт. | 1 |
№ п/п | Наименование оборудования | Ед. изм. | Кол-во |
3 | Система пробоотбора, оборудование для хранения и перевозки проб | ||
3.1 | Система изокинетического отбора проб промышленных выбросов ХС-5000 в составе | шт. | 1 |
3.1.1 | Блок управления | 1 | |
3.1.2 | Зонд пробоотборный системы изокинетического отбора проб промышленных выбросов ХС-5000 (длина 1800 мм) | 1 | |
3.1.4 | Насос (в климатическом кейсе) | 1 | |
3.1.5 | Горячий бокс для фильтра | 1 | |
3.2 | Соединительный кабель системы изокинетического отбора проб промышленных выбросов ХС-5000 (1 м) | шт. | 1 |
3.3 | Холодный блок системы изокинетического отбора проб промышленных выбросов ХС-5000 | шт. | 5 |
3.4 | Кейс большой (пробоотборный комплект) для системы изокинетического отбора проб промышленных выбросов ХС-5000 | шт. | 1 |
3.5 | Кейс малый (пробоотборный комплект) для системы системы изокинетического отбора проб промышленных выбросов ХС-5000 | шт. | 4 |
3.6 | Модуль (пенал) для хранения зондов | шт. | 1 |
3.7 | Монорельс (L-3050 мм) для системы изокинетического отбора проб промышленных выбросов ХС-5000 | шт. | 1 |
3.8 | Автомобильный холодильник WAECO CoolFreeze СБ-60 | шт. | 1 |
4 | Система жизнеобеспечения | ||
5 | Система энергоснабжения | ||
6 | Средства пожаротушения | ||
7 | Оборудование для фотографирования | ||
7 | Система сбора, обработки и передачи данных | ||
8 | ЗИП | ||
8.1 | Комплект ПГС | к-т | 1 |
8.2 | Комплект инструмента «Jonnesway» | шт. | 1 |
8.3 | Мультиметр | шт. | 1 |
9 | Средства метрологического обеспечения | ||
9.1 | Баллоны с ПГС (3 баллона) | шт. | 3 |
10 | Вспомогательное оборудование | ||
11 | Документация | ||
11.1 | Руководство по эксплуатации | экз. | 1 |
11.2 | Ведомость эксплуатационных документов | экз. | 1 |
11.3 | Методика поверки МП-242-1769-2014 | экз. | 1 |
осуществляется по документу МП-242-1769-2014 «Лаборатория контроля промышленных выбросов передвижная экологическая ПЭЛ-ПВ. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «20» июня 2014 г.
Основные средства поверки:
1) для каналов измерений газов и влаги:
- стандартные образцы состава - газовые смеси в баллонах под давлением по ТУ 6-162956-92;
ШДЕК.418313.001 ТУ (№ 46598-11 в Госреестре СИ РФ) в комплекте со стандартными образцами состава - газовыми смесями в баллонах под давлением по ТУ 6-16-2956-92;
- рабочий эталон 1-го разряда - генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К (термодиффузионный) по ШДЕК.418319.009 ТУ ( № 45189-10 в Госреестре СИ РФ) в комплекте с источниками микропотоков (ИМ) фтористого водорода по ИБЯЛ .418319.013 ТУ;
- поверочный нулевой газ (ПНГ) - воздух в баллонах под давлением по ТУ6-21-5-82 или азот газообразный в баллонах под давлением по ГОСТ 9293-74.
- генератор влажного воздуха HygroGen, модификации HygroGen 2, номер Госреестра 32405-11, диапазон воспроизведения относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности по относительной влажности ±0,5 %, диапазон воспроизведения температуры от 0 до 60 °С, пределы допускаемой абсолютной погрешности по температуре ±0,1 °С ;
- гигрометр Rotronic модификации HygroPalm, номер Госреестра 26379-10, диапазон измерений относительной влажности от 0 до 100 %, пределы допускаемой абсолютной погрешности ±1,0 %;
2) для измерительных каналов параметров газового потока: и отбора проб:
- термостат жидкостный мод. 7012, номер Госреестра 40415-09 диапазон температур от 10 °С до 95 °С;
- термометр сопротивления эталонный ЭТС-100, номер Госреестра 19916-10;
- аэродинамическая установка, диапазон измерений скорости воздушного потока
4 - 40 м/с, 80 = 1 %.
- расходомер-счетчик газа РГТ модификаций РГТ-6 и РГТ-7 ШДЕК.421322.002 ТУ (№51713-12 в Госреестре СИ РФ);
- преобразователь термоэлектрический платинородий-платиновый типа ППО рабочий эталон 1-го разряда по ГОСТ 8.558-2009, погрешность не более ± 0,4 оС ;
- калибратор давления пневматический Метран-505 Воздух-1 (№ 42701-09 в Госреестре СИ РФ), с блоком опорного давления, диапазон измерений от 0,005 до 0,4 кПа, пределы допускаемой абсолютной погрешности ± 0,1 %; св.0,04 до 2 кПа, пределы допускаемой относительной погрешности ± 0,025 %.
- секундомер С-1-2А по ТУ 25-07.1894.003-90 (№ 632--63 в Госреестре РФ).
методика измерений приведена в документе «Лаборатория контроля промышленных выбросов передвижная экологическая ПЭЛ-ПВ. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к лаборатории контроля промышленных выбросов передвижной экологической ПЭЛ-ПВ
1 ГОСТ 13320-81 «Газоанализаторы промышленные автоматические. Общие технические условия».
2. ГОСТ Р 50759-95 «Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия».
3 ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
4. ГОСТ Р 8.618-2006 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа»;
5. ГОСТ Р ИСО 9096-2003 «Выбросы стационарных источников. Определение массовой концентрации твердых частиц ручным гравиметрическим методом»;
6. РД 52.04.59-85 «Охрана природы. Атмосфера. Требования к точности контроля промышлен-
ных выбросов»;
7. ГОСТ Р 51945-2002 «Аспираторы. Общие технические условия».
8 Техническая документация фирмы - изготовителя.
осуществление деятельности в области охраны окружающей среды
Зарегистрировано поверок | 2 |
Поверителей | 1 |
Актуальность данных | 07.12.2024 |
