| Номер в госреестре | 58109-14 |
| Наименование СИ | Хроматограф газовый промышленный специализированный |
| Обозначение типа СИ | MicroSAM |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Хроматограф предназначен для автоматического измерения молярной доли азота суммарно с кислородом, диоксида углерода, углеводородов С1 - С5 и С6+высшие, содержащихся в газе горючем природном (далее - ГГП)

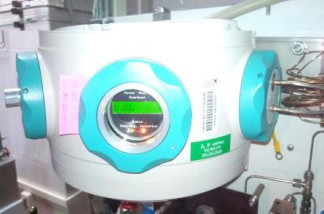

Хроматограф представляет собой стационарную автоматизированную измерительную систему универсального назначения. В корпусе хроматографа располагаются модули электроники, пневматики и аналитический тракт с бесклапанным вводом пробы и переключением колонок. Хроматограф выполнен в прочном герметичном корпусе и имеет маркировку взрывозащиты I ExdIICT 4.
В хроматографе используется детектор по теплопроводности. Градуировка в процессе эксплуатации производится в ручном и автоматическом режиме с использованием газовой смеси, включающей все измеряемые компоненты пробы ГГП с содержанием компонентов близким к содержанию в пробе.
Встроенное программное обеспечение (ВПО) 5.00 SAM газового промышленного специализированного хроматографа MicroSAM версии 3.12.03 retail позволяет получать результаты измерения молярной доли компонентов.
Класс защиты ПО относится к категории С в соответствии с МИ 3286-2010.
Идентификационные данные программного обеспечения
| Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Другие идентифика ционный данные | Алгоритм вычисления цифрового идентифи катора программного обеспечения |
| 5.00 SAM | 3.12.03 retail | 786E3B60 | - | CRC32 |
1. Диапазоны измерения молярной доли компонентов в газе горючем природном (далее - ГГП) и пределы допускаемой абсолютной погрешности хроматографа при измерении молярной доли компонентов ГГП соответствуют данным таблицы 1.
Таблица 1
| Наименование компонента | Диапазон измерений молярной доли компонента ГГП, % | Предел допускаемой абсолютной погрешности ±Д(х)1) ,% |
| Метан | 50 - 99,4 | -0,0187x + 1,88 |
| Этан | 0,02 - 15 | 0,04 x + 0,00026 |
| Пропан | 0,01 - 6,5 | 0,06 x + 0,00024 |
| Изобутан | 0,005 - 4,0 | 0,06 x + 0,00024 |
| н-Бутан | 0,005 - 4,0 | 0,06 x + 0,00024 |
| Изопентан | 0,005 - 2,0 | 0,06 x + 0,00024 |
| н-Пентан | 0,005 - 2,0 | 0,06 x + 0,00024 |
| Гексаны (С6+высшие)) | 0,005 - 1,5 | 0,06 x + 0,00024 |
| Диоксид углерода | 0,005 - 4,0 | 0,06 x + 0,0012 |
| Азот + кислород | 0,25 - 10 | 0,04 x + 0,0013 |
| 1) Граница абсолютной погрешности при доверительной вероятности Р=0,95, в процентах, соответствует расширенной абсолютной неопределенности U(x) при коэффициенте охвата k=2 2) Углеводороды, более тяжелые чем н-пентан, определяют как единый «псевдокомпонент» С6+высшие, со свойствами н-гексана; x - значение молярной доли компонента ГГП, %. При суммарном определении азота и кислорода, пределы допускаемой погрешности рассчитываются по формуле, приведенной для азота. | ||
2. Диапазон регулирования температур в термостате, °С от 60 до 165
3. Отклонение температуры в термостате от заданного
значения, °С, не более ±0,1
4. Время нагрева термостата от 30 до 100 °С, мин, не более 10
5. Условия эксплуатации:
Диапазон температур окружающей среды, °С от минус 20 до 50
Диапазон относительной влажности, % от 20 до 99
Диапазон атмосферного давления, кПа от 84 до 107
6. Электропитание
Напряжение питания постоянного тока, В от 22 до 24
Потребляемая мощность, В А, не более 18
Потребляемая мощность при включении, В А, не более 50
7. Габаритные размеры
ШиринахГлубинахВысота, мм, не более 360 х 300 х 220
8. Масса, кг, не более 15
9. Средний срок службы, лет 8
Знак утверждения типа наносится на верхнюю часть титульного листа руководства по эксплуатации прибора и на корпус хроматографа.
В комплект поставки входят:
- хроматограф газовый промышленный специализированный MicroSAM;
- программное обеспечение;
- руководство по эксплуатации;
- паспорт;
- методика поверки.
осуществляется по документу МП 58109-14 «Хроматограф газовый промышленный специализированный MicroSAM. Методика поверки», утвержденному ГЦИ СИ ФБУ «Марийский ЦСМ» 16.05.2014 г.
Основные средства поверки:
Стандартный образец состава газовой смеси N2 + CO2 + C2H6 + C3H8 + i-C4H10 + C4H10 + i-C5H12 + C5H12 + C6H14/CH4 ГСО 9852-2011
Методики измерений приведены в документах:
1. ГОСТ 31371.7-2008 «Газ природный. Определение состава методом газовой хроматографии с оценкой неопределенности. Методика выполнения измерений молярной доли компонентов»
2. ГОСТ 31369-2008 (ИСО 6976:1995) «Газ природный. Вычисление теплоты сгорания, плотности, относительной плотности и числа Воббе на основе компонентного состава».
Нормативные и технические документы, устанавливающие требования к хроматографу газовому промышленному специализированному MicroSAM
1. ГОСТ 8.578-2008 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
2. Техническая документация фирмы-изготовителя.
- при выполнении государственных учетных операций,
- при осуществлении торговли и товарообменных операций.
| Зарегистрировано поверок | 10 |
| Поверителей | 3 |
| Актуальность данных | 17.09.2024 |
