Каналы измерительные довзрывоопасных концентраций метана с датчиками GD210, 58110-14

Назначение

Каналы измерительные довзрывоопасных концентраций метана с датчиками GD210 предназначены для измерения довзрывоопасных концентраций метана в воздухе и выдачи сигнализации о превышении установленных пороговых значений.

Описание

Каналы измерительные довзрывоопасных концентраций метана с датчиками GD210 (далее - каналы измерительные (ИК)) представляют собой стационарные одноканальные приборы непрерывного действия.

Принцип действия ИК - термокаталитический, основанный на изменении температуры и, вледствие этого, сопротивления каталитически активного чувствительного элемента при сгорании на нем горючих газов и паров.

Способ отбора пробы - диффузионный.

Конструктивно ИК выполнены многоблочными и состоят из модуля газообнаружения K1314, устанавливающегося в стойку, и подключаемого к нему датчика метана с сенсором GD210.

Материал корпуса датчика метана - высокотемпературный пластик. Способ установки - крепление на стену.

Модуль K1314 состоит из лицевой панели и печатной платы с электронными компонентами. На лицевой панели находятся переключатель режимов работы, светодиоды, свидетельствующие о наличии питания, превышении установленных порогов срабатывания сигнализации и отказах датчика и потенциометры настройки нулевых показаний и чувствительности.

Внутри корпуса датчика метана находится клеммная колодка, обеспечивающая подключение сенсора GD210 к модулю газообнаружения K1314.

ИК используются в составе систем различного назначения, например, в системе пожаротушения газотурбинной установки Siemens.

ИК обеспечивают выполнение следующих основных функций:

-    непрерывное измерение довзрывоопасной концентрации метана в воздухе;

-    отображение измерительной информации на встроенном светодиодном дисплее;

-    формирование унифицированного выходного аналогового токового сигнала постоянного тока (4 - 20) мА соответственно диапазону показаний;

-    переключение контактов реле и световую сигнализацию при превышении заранее установленных порогов срабатывания, а также отказе датчика (диапазон настройки порогов срабатывания сигнализации от 10 до 90 % НКПР).

ИК являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением. Выполнение основных функций ИК обеспечивается аналоговыми элементами (операционными усилителями и т.д.).

Датчики метана выполнены во взрывозащищенном исполнении, маркировка взрывозащиты 1Ехё11ВТ3/Н2.

Степень защиты корпуса датчиков метана от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ 14254-96 IP66.

Внешний вид каналов измерительных приведен на рисунке 1.

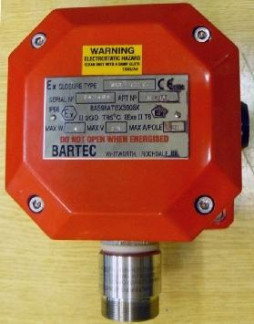

а) модуль газообнаружения K1314    б) датчик метана с сенсором GD210

Рисунок 1 - Внешний вид каналов измерительных довзрывоопасных концентраций метана с датчиками GD210

Технические характеристики

1)    Диапазон показаний довзрывоопасных концентраций метана, % НКПР от 0 до 100

2)    Диапазон измерений довзрывоопасных концентраций метана, % НКПР от 0 до 50

3)    Пределы допускаемой основной абсолютной погрешности, % НКПР    ± 5

4)    Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности    0,5

5)    Пределы допускаемой дополнительной погрешности ИК от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности    0,5

6)    Пределы допускаемой дополнительной погрешности ИК от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности    0,5

7)    Пределы допускаемой погрешности срабатывания сигнализации, в долях от пределов допускаемой основной погрешности    0,2

8)    Время прогрева, мин, не более    3

9)    Предел допускаемого времени установления показаний, с

-    t (50)    7

-    t (90)    15

10)    Пределы допускаемого изменения показаний за 8 ч непрерывной работы, в долях от пределов допускаемой основной погрешности    0,5

11)    Габаритные размеры и масса составных частей ИК приведены в таблице 1.

12)    Электрическое питание осуществляется постоянным

током в диапазоне напряжений, В    от 18 до 30

13)    Потребляемая мощность, Вт, не более    7

14)    Средний срок службы, лет    5

15)    Средняя наработка на отказ, ч    24000

Условия эксплуатации

»-»    о/"ч

-    диапазон температур окружающей среды, С

-    модуль газообнаружения K1314    от минус 5 до плюс 55

-    датчик метана с сенсором GD210    от минус 40 до плюс 150

-    диапазон относительной влажности воздуха при температуре 40 оС (без конденсации влаги), %    от 15 до 90

-    диапазон атмосферного давления, кПа    от 90 до 107

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на корпус датчика в виде таблички.

Комплектность

Комплект поставки ИК приведен в таблице 2.

Таблица 2

Поверка

осуществляется по документу МП-242-1743-2014 «Каналы измерительные довзрывоопасных концентраций метана с датчиками GD210. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 22 апреля 2014 г.

Основные средства поверки:

-    поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;

-    стандартные образцы состава газовые смеси метан - воздух (ГСО 3907-87), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением.

Сведения о методах измерений

Лист № 4 Всего листов 4

Нормативные и технические документы, устанавливающие требования к каналам измерительным довзрывоопасных концентраций метана с датчиками GD210

1    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

2    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

3    ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов.

4    ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

5    Техническая документация фирмы “Siemens Industrial Turbomachinery Ltd.”, Великобритания.

Рекомендации к применению

при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
