| Номер в госреестре | 58130-14 |
| Наименование СИ | Счетчики активной электрической энергии трехфазные однотарифные |
| Обозначение типа СИ | КАСКАД-301-МТ |
| Изготовитель | ОАО "КАСКАД", г. Черкесск |
| Год регистрации | 2014 |
| Срок свидетельства | 18.08.2019 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики активной электрической энергии трехфазные однотарифные «КАСКАД-301-МТ» (далее - счетчики) предназначены для измерения активной электрической энергии в трехфазных сетях переменного тока промышленной частоты.
Принцип действия счетчика основан на пофазном перемножении входных сигналов напряжения и тока, с последующим суммированием и преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчетным устройством дает количество активной энергии, отображаемое на барабанах электромеханического или на дисплее электронного отсчетного устройства.
Счетчик также имеет в своем составе испытательное выходное устройство для подключения к системам автоматизированного учета потребленной электрической энергии или для поверки, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, кроме этого счетчик с электронным отсчетным устройством имеет энергонезависимую память, позволяющую сохранять данные при отключении сети и ЖК-дисплей для просмотра информации о потреблении электроэнергии. При выходе из строя ЖК-дисплея данные из энергонезависимой памяти могут быть считаны в условиях предприятия-изготовителя или уполномоченной предприятием- изготовителем организации. Счетчик может иметь в своем составе индикаторы наличия фазных напряжений «L1», «L2», «L3».
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе счетчика размещены: модуль измерительный, выполненный на печатной плате, датчики тока (шунты или трансформаторы тока). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

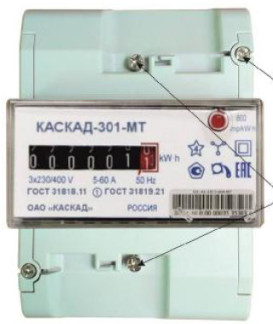

Фотографии общего вида счетчиков, с указанием схем пломбировки от несанкционированного доступа, приведены на рисунках 1-7.
Месте установки пломбы с оттиском знака поворчи
Место установки пломбы с оттиском энвртосвабжаощей организации для защиты от несанкционированного вскрьпия
Щ*- Ж'
Место установки пломбы с оттисков знака лсверки
6°ъВ
IIII'INI 11III I
Структура обозначения возможных исполнений счетчика приведена ниже. Структура условного обозначения
CD © © @©©@®®
КАСКАД - 301- МТ - ХХ Х - Х Х Х - Х Х Х - ХХ - Х Х Х - ХХ - Х - Х
CD Тип счетчика
^ Тип корпуса
W31 - для установки на щиток, модификация 1
D31 - для установки на DIN-рейку, модификация 1
D32 - для установки на DIN-рейку, модификация 2
D33 - для установки на DIN-рейку, модификация 3
D34 - для установки на DIN-рейку, модификация 4
D35 - для установки на DIN-рейку, модификация 5
D36 - для установки на DIN-рейку, модификация 6
WD31 - для установки на щиток и DIN-рейку, модификация 1
гту
Класс точности A0.5 - класс точности 0,5S по ГОСТ 31819.22
А1 - класс точности 1 по ГОСТ 31819.21
@ Номинальное напряжение 57 - 57,7В 220 - 220 В 230-230 В v5y' Базовый или номинальный ток
5 - 5 А 10- 10 А
© Максимальный ток 7,5А - 7,5А 10А - 10 А 50А - 50 А 60А - 60 А 80А - 80 А 100А- 100 А
CD Тип отсчетного устройства
(Нет символа) - электронное M6 - механическое шестиразрядное
М7 - механическое семиразрядное
® Тип измерительных элементов
(Нет символа) - измерительные элементы - шунты
Т - измерительные элементы - трансформаторы тока
@ Испытательный выход
(Нет символа) - наличие оптического и электрического испытательного выхода N - оптический испытательный выход
| Таблица 1 - И | дентификационные данные ПО счетчиков | |||
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Pl.hex | P | 1 | --- | --- |
| P2 29C5.hex | P | 2 | 29C5 | СЯС |
| P3 2ED8.hex | P | 3 | 2ED8 | CRC |
Примечание: в счетчиках с программным обеспечением «Pl.hex» номер версии на ЖК-дисплее не отображается.
По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии его производства.
Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 3 - 4. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Габаритные размеры и масса счетчиков приведены в таблице 2. Таблица 2 - Габаритные размеры и масса счетчиков_
| Тип корпуса | Габаритные размеры (длина; ширина; высота), мм, не более | Масса, кг, не более |
| W31 | 246; 169; 57 | 1,5 |
| D31 | 131; 91; 70 | 1 |
| D32 | 128; 127; 76 | 1,5 |
| D33 | 126; 104; 71 | 1,5 |
| D34 | 190; 90; 69 | 1 |
| D35 | 133; 126; 71 | 1,5 |
| D36 | 122; 100; 65 | 1,5 |
Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.
Таблица 3 - Максимальные значения стартовых токов счетчиков_
| Тип включения счетчика | Класс точности счетчика | |
| 1 ГОСТ 31819.21-2012 | 0,5S ГОСТ 31819.22-2012 | |
| Непосредственное | 0,0025 1б | 0,001 1б |
| Через трансформаторы тока | 0,002 1НоМ | 0,001 1ном |
| Наименование характеристики | Значение параметра |
| Класс точности по ГОСТ 31819.21-2012 | 1 |
| Класс точности по ГОСТ 31819.22-2012 | 0,5S |
| Номинальное фазное напряжение UHOM, В | 57,7; 220; 230 |
| Базовый (номинальный) ток 1б (ном), А | 5; 10 |
| Максимальный ток 1макс, А | 7,5; 10; 50; 60; 80; 100 |
| Диапазон входных сигналов: сила тока напряжение коэффициент мощности | °,05/б... 1макс (0,75.1,15) Uhom 0,8 (емкостная).. .1,0.. .0,5 (индуктивная) |
| Диапазон рабочих температур окружающего воздуха, °С | от минус 40 до 70 |
| Относительная влажность | до 98% при 25 °С |
| Рабочий диапазон изменения частоты измерительной сети счетчика, Гц | (50 ± 2,5) |
| Диапазон значений постоянной счетчика по активной электрической энергии, имп./(кВт-ч) | от 400 до 6400 |
| Количество десятичных знаков отсчетного устройства | не менее 6 |
| Разрешающая способность счетного механизма от-счетного устройства, кВтч, не менее: - электромеханического - электронного | 0,1 0,01 |
| Полная мощность, потребляемая каждой цепью тока | не более 0,5 В-А при базовом (номинальном) токе |
| Полная (активная) мощность, потребляемая каждой цепью напряжения | не более 10 В-А (2 Вт) при номинальном значении напряжения |
| Длительность хранения информации при отключении питания (для электронного отсчетного устройства), не менее, лет | 30 |
| Степень защиты от пыли и влаги по ГОСТ 14254-96 | IP51, IP54 |
| Срок службы счетчика, не менее, лет | 30 |
| Средняя наработка на отказ, не менее, ч | 200000 |
Знак утверждения типа наносят на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист паспорта типографским способом.
| Наименование | Количество | Примечание |
| Счетчик активной электрической энергии трехфазный однотарифный «КАСКАД-301-МТ» | 1 шт. | Исполнение соответствует заказу |
| Пломба свинцовая | 1 - 3 шт. | В зависимости от модификации корпуса |
| Леска пломбировочная | 1 - 3 шт. | В зависимости от модификации корпуса |
| Паспорт (МИРТ.411152.037ПС) | 1 экз. | --- |
| Методика поверки (МИРТ.411152.037Д1) | 1 экз. | Поставляется по отдельному заказу |
| Упаковка | 1 шт. | Потребительская тара |
осуществляется по документу МИРТ.411152.037Д1 «Счетчики активной электрической энергии трехфазные однотарифные «КАСКАД-301-МТ». Методика поверки», утвержденному ФГУП «ВНИИМС» в январе 2014 г.
В перечень основного поверочного оборудования входят:
- установка для поверки счетчиков электрической энергии HS-6303E (диапазон регулирования напряжения (1 - 300) В, диапазон регулирования тока (0,001 - 120) А, диапазон регулирования частоты (45 - 65) Гц, класс точности эталонного счетчика 0,05 или 0,1);
- универсальная пробойная установка УПУ-10;
- секундомер СОСпр-2б (класс точности 2).
Методика измерений на счетчик приведена в паспорте (МИРТ.411152.037ПС).
Нормативные и технические документы, устанавливающие требования к счетчикам активной электрической энергии трехфазным однотарифным «КАСКАД-301-МТ»
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии».
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2».
ГОСТ 31819.22-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S».
МИРТ.411152.037ТУ «Счетчики активной электрической энергии трехфазные однотарифные «КАСКАД-301-МТ». Технические условия».
при осуществлении торговли и товарообменных операций.
| Зарегистрировано поверок | 2186 |
| Поверителей | 4 |
| Актуальность данных | 16.11.2024 |
