Назначение

Модули измерительные VariTrans Р 27000 Н1 (далее - модули) предназначены для измерения, гальванического разделения и преобразования сигналов силы и напряжения постоянного тока, полученных от электролизеров, в унифицированный токовый сигнал (Комплекс по производству ПВХ ООО "РусВинил", Нижегородская область, Кстовский район, г. Кстово, Промзона).

Описание

Принцип работы модулей основан на измерении, усилении входных аналоговых сигналов с последующим преобразованием их в унифицированный сигнал.

Конструктивно модуль выполнен в виде многослойных печатных плат, установленных в пластмассовый корпус, с металлическим замком для крепления на DIN-рейку TS35. На корпусе модуля имеются съемные клеммы с винтовыми зажимами для подключения проводов.

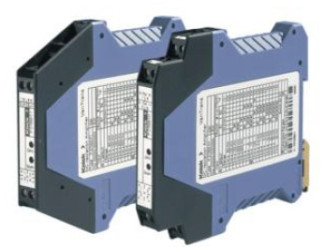

Рисунок 1 - Внешний вид модулей измерительных VariTrans Р 27000 Н1.

Программное обеспечение

ПО модулей является встроенным, метрологически значимым, фиксированным. Изменения могут быть произведены только на заводе-изготовителе.

Уровень защиты программного обеспечения модулей от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «А».

Идентификационные признаки программного обеспечения приведены в таблице 1.

Таблица 1.

Рабочие условия эксплуатации:

Диапазон температуры окружающей среды, °С

от минус 10 до плюс 70

..................от 5 до 95

...............от 70 до 106

...............87,5 ± 15 %

Относительная влажность воздуха, %............

Диапазон атмосферного давления, кПа..........

Напряжение питания, В, пост.......................

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта методом печати или наклейки.

Комплектность

Модули измерительные VariTrans Р 27000 Н1 Паспорт

36 шт. 36 экз. 1 экз.

Методика поверки Поверка

осуществляется в соответствии с документом МП 58135-14 «Модули измерительные VariTrans Р 27000 Н1. Методика поверки», утвержденному ФГУП «ВНИИМС» в феврале 2014 г.

Основные средства поверки:

Калибратор процессов многофункциональный Fluke 726 (ГР № 52221-12):

-    диапазон воспроизведения напряжения постоянного тока от минус 20 до плюс 20 В, пределы допускаемой основной погрешности при температуре окружающего воздуха (23±5) °С ±(0,0001 U + 0,000002), где U - показания калибратора;

-    диапазон измерения и воспроизведения силы постоянного тока от минус 24 до плюс 24 мА, пределы допускаемой основной погрешности при температуре окружающего воздуха (23±5) °С ±(0,0002 1 + 0,000002), где I - показания калибратора.

Нормативные и технические документы, устанавливающие требования к модулям измерительным VariTrans Р 27000 Н1

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (Комплекс по производству ПВХ ООО "РусВинил", Нижегородская область, Кстовский район, г. Кстово, Промзона).
