| Номер в госреестре | 58136-14 |
| Наименование СИ | Блоки приборные |
| Обозначение типа СИ | АСД-3А-САУ |
| Изготовитель | Общество с ограниченной ответственностью Научно-техническая фирма «АСД» (ООО НТФ «АСД»), г. Санкт-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 03.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Блоки приборные АСД-3А-САУ предназначены для измерений параметров напряжения переменного тока (синусоидальной формы - частоты, действующего значения; импульсных последовательностей - периода, амплитуды и длительности импульсов), напряжения и силы постоянного тока, а также для воспроизведения выходного напряжения переменного тока (синусоидальной формы - с заданными значениями частоты, действующего значения; импульсных последовательностей - с заданными значениями частоты, амплитуды и длительности импульсов, временного сдвига между импульсами), напряжения постоянного тока, сопротивления постоянному току, преобразования напряжения переменного тока (с заданным коэффициентом отношения напряжений).
Принцип действия блоков приборных АСД-3 А-САУ (далее по тексту - БП) в режиме измерения основан на аналого-цифровом преобразовании входных сигналов в цифровые коды; в режиме воспроизведения - на цифро-аналоговом преобразовании задаваемых оператором цифровых кодов в аналоговые выходные сигналы.
БП используются в лабораторных условиях в составе автоматизированных систем контроля и диагностики электронных блоков и обеспечивают воспроизведение аналоговых и дискретных сигналов, поступающих на входы объекта контроля (ОК), измерение аналоговых и контроль дискретных выходных сигналов ОК, имитацию обрывов и коротких замыканий в линиях связи, формирование и коммутацию напряжений питания ОК. Управление работой БП и визуализация воспроизводимых/измеряемых значений параметров реализуется технологической программой "Пульт управления БП АСД- 3А-САУ", устанавливаемой на подключаемом к БП внешнем компьютере (ПК).
БП выпускаются в 3-х модификациях (АСД-3А-САУ/42, АСД-3 А-САУ/88, АСД-3А-САУ/65), отличающихся набором измеряемых и воспроизводимых сигналов.

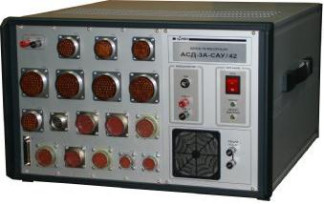

Конструктивно все модификации БП выполнены в кожухе стандарта Евромеханика -19". В кожух встроен крейт с направляющими, кросс-плата со слотами внутренней магистрали ASD96, в которые вставляются функциональные модули. К объектам контроля БП подключаются через разъемы, установленные в левой части передней панели. Клеммы заземления и светодиоды индикации расположены в правой части передней панели. На задней панели расположены интерфейсные разъемы PCI-ASD и USB для подключения к управляющему ПК. Внешний вид модификаций блока приборного АСД-3 А-САУ показан на рисунках 1- 4.
В блоке приборном АСД-3А-САУ используется как внешнее (устанавливаемое на компьютер), так и встроенное (в модули) программное обеспечение. Внешнее программное обеспечение (технологическая программа "Пульт управления БП АСД-3А-САУ") предназначено для управления работой БП и не влияет на его метрологические характеристики.
Идентификационные данные встроенного программного обеспечения модулей блока приборного АСД-3А-САУ (ВПО) приведены в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм иденти фикации |
| ВПО модуля DS305 | DS305B | 1.3 | - | - |
| ВПО модуля DS312 | DS312A | 4.4 | - | - |
| ВПО модуля DS330 | DS330A | 2.7 | - | - |
| ВПО модуля DS333M | DS333M | 2.2 | - | - |
| ВПО модуля DS336M | DS336M | 3.5 | - | - |
| ВПО модуля DS337M | DS337M | 5.16 | - | - |
| ВПО модуля DS338 | DS338 | 1.2 | - | - |
| ВПО модуля DS362M8 | DS362M8A | 2.2 | - | - |
Встроенное программное обеспечение (ВПО) модулей блока приборного АСД-3А-САУ не влияет на метрологические характеристики БП (метрологические характеристики нормированы с учетом ВПО). ВПО заносится в энергонезависимую память модулей на предприятии-изготовителе и в процессе эксплуатации изменению не подлежит. Программная защита реализована за счет наличия пароля допуска с отклонением при вводе неверного пароля и контроля целостности памяти калибровочных коэффициентов ВПО. Механическая защита ВПО осуществляется за счет установки разрушаемой пломбы на разъемных частях корпуса БП.
Уровень защиты по МИ 3286-2010 - "С".
Метрологические характеристики блоков приборных АСД-3 А-САУ приведены в таблицах 2, 3.
Таблица 2. Режим воспроизведения.
| Вид сигналов | Г руппа сигналов | Диапазоны параметров сигнала | Пределы допускаемой абсолютной погрешности воспроизведе ния | Кол-во каналов в модификациях БП | Примечание | ||
| /42 | /88 | /65 | |||||
| Напряжение переменного тока | U0 | Амплитуда от 0,1 до 10,0 В | ± 0,03 В | 4 | 6 | 8 | |
| Частота от 40 до 1250 Гц от 1250 до 8500 Гц | ± 0,15 Гц ± 0,8 Гц | ||||||
| U1 | Амплитуда от 30 до 200 мВ | ± 5 мВ | - | - | 1 | ||
| Частота от 5 до 200 Гц | ± 0,1 Гц | ||||||
| U2 | Амплитуда от 10 до 1000 мВ | ± (0,004 Ux + 0,4) мВ | 2 | 2 | 2 | ||
| Частота от 20 до 1000 Гц | ± 0,1 Гц | ||||||
| U3 | Амплитуда от 1 до 100 мВ | ± (0,002 Ux + 0,12) мВ | - | - | 1 | ||
| Частота: от 10 до 100 Гц | ± 0,1 Гц | ||||||
| U4 | Амплитуда от 0,5 до 12,0 В | ± 0,03 В | - | 8 | - | ||
| Частота 400 Гц | ± 0,1 Гц | ||||||
| U5 | Амплитуда от 0,5 до 15,0 В | ± 0,03 В | - | 3 | - | ||
| Частота 400 Гц | ± 0,1 Гц | ||||||
| U6 | Амплитуда от 40,0 до 60,0 В | ± 0,1 В | - | 1 | - | ||
| Частота 400 Гц | ± 0,1 Гц | ||||||
| Импульсные последова тельности | U7 | Амплитуда от 1,0 до 10,0 В | ± 0,2 В | - | 2 | 2 | Прямоугольные импульсы положительной полярности (одиночные или парные) |
| Частота одиночных импульсов от 50 до 5000 Гц | ± 0,5 Гц | ||||||
| Частота парных импульсов от 200 до 10000 Гц | ± 0,5 Гц | ||||||
| Длительность импульсов от 20 до 20000 мкс | ± 0,1 мкс | ||||||
| Временной сдвиг парных импульсов от 50 до 10000 мкс | ± 0,1 мкс | ||||||
| Напряжение постоянного тока | U8 | от -10 до 50 мВ | ± 0,030 мВ | 3 | 3 | ||
| ± 0,013 мВ | 3 | ||||||
| U9 | от 0 до 110 мВ | ± 0,05 мВ | 8 | - | 9 | ||
| U10 | от 0,5 до 10,0 В | ± 0,006 В | - | - | 7 | ||
| Преобразование напряжения переменного тока | U11 | Входной сигнал: амплитуда Шх = (8,0 ± 2,0) В частота (2000 ± 200) Гц | 14 | - | 12 | ||
| Выходной сигнал: амплитуда Шв^^^вх/^)^ частота (2000 ± 200) Гц | |||||||
| Коэффициент K: от 0 до 1,0 | ± 0,001 | ||||||
| U12 | Входной сигнал: амплитуда Шх = (8,0 ± 2,0) В частота (5000 ± 500) Гц | 1 | 1 | - | |||
| Выходной сигнал: амплитуда Шых=(Шх/4,5) K частота (5000 ± 500) Гц | |||||||
| Коэффициент K: от 0 до 1,0 | ± 0,002 | ||||||
| U13 | Входной сигнал: амплитуда Шх = (40 ± 4) В частота (5000 ± 500) Гц | 1 | 1 | - | |||
| Выходной сигнал: амплитуда Шых = (Шх/5) K частота (5000 ± 500) Гц | |||||||
| Коэффициент K: от 0 до 1,0 | ± 0,003 | ||||||
| Сопротивле ние | R1 | от 30,0 до 70,0 Ом от 70,0 до 200,0 Ом | ± 0,04 Ом ± 0,1 Ом | 5 | 1 | 6 | 4-х проводная схема |
| R2 | от 30,0 до 200,0 Ом | ± 0,2 Ом | - | 6 | - | 2-х проводная схема | |
| R3 | от 0 до 1000 Ом | ± 2 Ом | 1 | - | - | ||
| R4 | от 0 до 10000 Ом | ± 30 Ом | - | - | 2 |
| Вид сигналов | Г руппа сигналов | Диапазоны параметров сигнала | Пределы допускаемой абсолютной погрешности измерений | Кол-во каналов в модификациях БП | Примечание | ||
| /42 | /88 | /65 | |||||
| Напряжение переменного тока | U14 | Амплитуда от 0,5 до 10,0 В | ± 0,03 В эфф | 7 | - | 6 | |
| Частота 2000 Гц | ± 2 Гц | ||||||
| U15 | Амплитуда от 0,5 до 10,0 В | ± 0,1 В эфф | 1 | 1 | - | ||
| Частота 5000 Гц | ± 5 Гц | ||||||
| U16 | Амплитуда от 1,0 до 45,0 В | ± 0,3 В эфф | 1 | 1 | - | ||
| Частота 5000 Гц | ± 5 Гц | ||||||
| Импульсные последовательно сти | U17 | Амплитуда от 10,0 до 30,0 В | ± 0,2 В | 2 | 2 | - | |
| Период от 20,0 до 50,0 мс | ± 0,1 мс | ||||||
| Длительность импульсов от 1,0 до 50,0 мс | ± 0,1 мс | ||||||
| Напряжение постоянного тока | U18 | от - 10 до 50 мВ | ± 0,030 мВ | 3 | 3 | - | |
| U19 | от 0 до 10 В | ± 0,006 В | 8 | 1 | 9 | ||
| U20 | от 0 до 40 В | ± 0,05 В | 4 | 2 | 2 | ||
| U21 | от 0 до 30 В | ± 0,05 В | 3 | 1 | 1 | Напряжение постоянного тока встроенного источника БП для питания объекта контроля | |
| Сила постоянного тока | I1 | от 10 до 200 мкА | ± 1 мкА | 2 | 2 | - | |
| I2 | от - 40 до 40 мА | ± (0,002 Ix + 0,03) мА | 4 | - | 4 | ||
| I3 | от - 1000 до 1000 мА | ± (0,006 IX + 2) мА | 1 | - | - | ||
| I4 | от 0,1 до 2,0 A | ± 0,05 А | 3 | 1 | 1 | Сила тока, потребляемого объектом контроля от встроенного источника питания БП | |
Рабочие условия эксплуатации:
диапазон температуры окружающего воздуха, °С........................от 15 до 35
относительная влажность воздуха при 25 °С, %..............................до 75
диапазон атмосферного давления, кПа .....................................от 84 до 106
Масса, кг, не более..............................................................................22,5
Габаритные размеры (Ш х В х Г), мм................................................ 490 х 305 х 510
Электропитание:
- напряжение сети переменного тока 50 Гц, В................................220
- потребляемая мощность, В • А, не более.................................... 400
Средняя наработка на отказ, ч.............................................................. 10000
Средний срок службы, лет.................................................................. 15
Знак утверждения типа наносится на титульный лист руководства по эксплуатации блоков типографским способом и на лицевую панель блока приборного в виде наклейки.
- Блок приборный АСД-3 А-САУ (модификация определяется заказом);
- Кабель интерфейса USB;
- Руководство по эксплуатации АСЖТ.421415.100-001 РЭ;
- Технологическая программа "Пульт управления БП АСД-3 А-САУ" (на CD);
- Руководство оператора 643. 33191860.02004-01 34 01 (на CD).
осуществляется по документу АСЖТ.421415.100-001 РЭ "Блок приборный АСД -3А-САУ. Руководство по эксплуатации", (Раздел 3 "Методика поверки"), утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И.Менделеева" в июне 2014 г.
Перечень основных средств поверки:
- мультиметр 34401A,
напряжение переменного тока, диапазон от 1 до 750 В, ± (0,06%Ux + 0,03%Uk); напряжение постоянного тока, пределы : 100 мВ, ± (0,005%Ux + 0,0035%Uk),
100 В, ± (0,0045%Ux + 0,0006%Uk); сопротивление, пределы : 100 Ом, ± (0,01%Rx + 0,004%Rk),
10 кОм, ± (0,01%Rx +0,001%Rk)
- генератор импульсов Г5-82: ± (0,1 А + 0,1) В; ± 0,003 Т; ± (0,03т + 0,04) мкс
_7
- частотомер электронно-счетный Ч3-85/3: ± (5 10 )
- калибратор универсальный Н4-7,
- воспроизведение напряжения переменного тока,
пределы 20 В, ± (0,004%Ux +0,0004%Uk),
200 В, ± (0,005%Ux + 0,0005%Uk)
- воспроизведение напряжения постоянного тока,
пределы 0,2 В, ± (0,002%Ux + 0,0005%Uk),
200 В, ± (0,0025%Ux + 0,00025%Uk)
- генератор сигналов низкочастотный Г3-118,
- воспроизведение напряжения переменного тока,
пределы и погрешность установки частоты 10Гц...20кГц ±[1 +(50/f)] %
приведены в документе АСЖТ.421415.100-001 РЭ " Блок приборный АСД-3А-САУ. Руководство по эксплуатации".
Нормативные и технические документы, устанавливающие требования к блокам приборным АСД-3А-САУ
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А.
2. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
3. ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
Всего листов 8
4. ГОСТ Р 8.764-2011 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.
5. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
6. ГОСТ Р 8 .648- 2008 Государственная поверочная схема для средств измерений
2 9
переменного электрического напряжения до 1000 В в диапазоне частот от 1-10" до 2-10 Гц.
7. Технические условия ТУ 4258-004-33191860-2013
Вне сферы государственного регулирования обеспечения единства измерений
